Монтаж печатных плат (сборок)

СЕРВИСЫ VD MAIS

Разработка и консультации

Наши инженеры обладают широкой экспертизой и консультируют заказчиков на ранних стадиях проекта: это помогает выбрать правильную элементную базу, снизить стоимость материалов и обеспечить качество при дальнейшем серийном производстве.
Работа с VD MAIS помогает быстрее выводить на рынок готовые продукты.

Быстрое прототипирование

Сервис быстрого заказа плат и компонентов, а также выделенная производственная линия для мелкосерийных проектов позволяет за несколько недель получать полностью функциональные образцы смонтированных плат. Быстрый цикл производства на ранних этапах ускоряет поиск и исправление недостатков схемотехники, а также снижает итоговую стоимость разработки.

Помощь в сертификации

Мы знаем стандарты электромагнитной совместимости и пожарной безопасности, даем заказчикам рекомендации по их выполнению. Знаем и можем рекомендовать проверенные аккредитованные лаборатории для испытаний. Помогаем в подготовке документации, а также обеспечиваем выполнение требований на стадиях дальнейшего производства. По требованию заказчиков проводим дополнительные аудиты и валидацию производства.

Серийное производство

Шесть автоматических линий SMT-монтажа, робот селективной пайки, волновая установка и вспомогательное оборудование помогают нам быстрее других выполнять серийное производство и финальное тестирование электроники. Внутренняя система планирования позволяет сбалансировать загрузку производства и обеспечить поставку нужного количества к нужной дате.

Услуги

Проектирование и поставка печатных плат, трафаретов для нанесения пасты
Автоматизированный SMT-монтаж компонентов от типоразмеров 0201 до BGA 52х52 мм, разъемов до 75 мм
Ручной монтаж DIP-компонентов
Автоматический монтаж DIP-компонентов в азотной среде устройством селективной пайки
Оптическая инспекция (AOI) качества пайки, электрическое тестирование готовых изделий по документации заказчика
Нанесение лазерной маркировки на печатные платы
Внутрисхемное тестирование готовых модулей на ІСТ тестере
Производство кабельных сборок
Лакировка и нанесение покрытий на платы
Тестирование образцов в климатических камерах

На все проводимые работы VD MAIS дает гарантию сроком на 1 год с момента поставки.

Общие требования по приему заказов

Технологические требования к разработке печатных плат

ОБОРУДОВАНИЕ ДЛЯ ПРОИЗВОДСТВА ЭЛЕКТРОНИКИ

Производственные мощности ВД МАИС – лучшие в Украине по технологической оснастке.

Свяжитесь с нами по адресу electronics@vdmais.ua, чтобы обсудить запрос на контрактное производство электроники.

Отправить запрос

Общие требования по приему заказов

ЛИНИЯ 1-1 ЛИНИЯ 1-2 ЛИНИЯ 2 ЛИНИЯ 3 ЛИНИЯ 4 ЛИНИЯ 5 Линия селективной пайки Участок AOI Участок волновой пайки Производство жгутов Очистка печатных плат

Оборудование	ЛИНИЯ 1-1
Лазерный маркировщик	Magic Ray LS 3000SD
Автоматический загрузчик печатных плат	Samsung LD300E
Трафаретный принтер	Desen Hito
Установщик компонентов	HANWHA SM482 PLUS
Установщик компонентов	HANWHA SM482 PLUS
Конвекционная печь	GoReflow 2.3 N2
Автоматически выгрузчик печатных плат	CHIMALL CCU-460A-ST
Инвертор	IC-460A-CB

Оборудование	ЛИНИЯ 1-2
Лазерный маркировщик	Magic Ray LS 3000SD
Автоматический загрузчик печатных плат	Samsung LD300E
Трафаретный принтер	Desen Hito
Установщик компонентов	HANWHA SM482 PLUS
Установщик компонентов	HANWHA SM482 PLUS
Конвекционная печь	GoReflow 2.3 N2
Автоматически выгрузчик печатных плат	Samsung UL300E

Оборудование	ЛИНИЯ 2
Лазерный маркировщик	Magic Ray LS 3000SD
Автоматический загрузчик печатных плат	YJ LINK ALD-12
Трафаретный принтер	Desen Hito
Инспектор паяльной пасты	Xiamen Sinic-Tek Intelligent Technology InSPIre-510
Установщик компонентов	HANWHA SM482 PLUS
Конвекционная печь	GoReflow 2.3 N2
Автоматически выгрузчик печатных плат	YJ LINK AUD-12

Оборудование	ЛИНИЯ 3
Лазерный маркировщик	Magic Ray LS 3000SD
Трафаретный принтер	TWS SR2720SP
Установщик компонентов	HANWHA SM482 PLUS
Конвекционная печь	Essemtec RO400FC

Оборудование	ЛИНИЯ 4
Лазерный маркировщик	Magic Ray LS 3000SD
Автоматический загрузчик печатных плат	CHIMALL ML-460A-ST
Трафаретный принтер	Phoenix Digital Tech NPS510
Установщик компонентов	HANWHA SM482 PLUS
Установщик компонентов	HANWHA SM482 PLUS
Конвекционная печь	Samsung RF30102
Автоматически выгрузчик печатных плат	MU-460A-ST

Оборудование	ЛИНИЯ 5
Лазерный маркировщик	Magic Ray LS 3000SD
Автоматический загрузчик печатных плат	CHIMALL ML-460A-ST
Трафаретный принтер	Desen Hito
Установщик компонентов	HANWHA SM482 PLUS
Установщик компонентов	HANWHA SM482 PLUS
Конвекционная печь	TSM TRN II E102S
Автоматически выгрузчик печатных плат	MU-460A-ST

Оборудование	Линия селективной пайки
Линия селективной пайки	SEHO PowerSelective

Оборудование	Участок AOI
Автоматический оптический контроль и электрические испытания	Magic-Ray V-6
Автоматический оптический контроль и электрические испытания	Magic-Ray V-8
Автоматический оптический контроль и электрические испытания	Magic-Ray V-8
Автоматический оптический контроль и электрические испытания	Magic-Ray V-8 XL
ICT	EKTOS PTS

Оборудование	Участок волновой пайки
Линия волновой пайки	SEHO GoWave

Оборудование	Производство жгутов
Резка и зачистка провода	Henan Sedeke Industrial ESC-BX4
Обжим контактов	Henan Sedeke Industrial TM-20

Оборудование	Очистка печатных плат
Ультразвуковой очиститель	KRAINTEK К-25Е
Ультразвуковой очиститель	WP-420
Ультразвуковой очиститель	Jeken Ultrasonic KS-1018S
Струйный очиститель	Mille IR6002

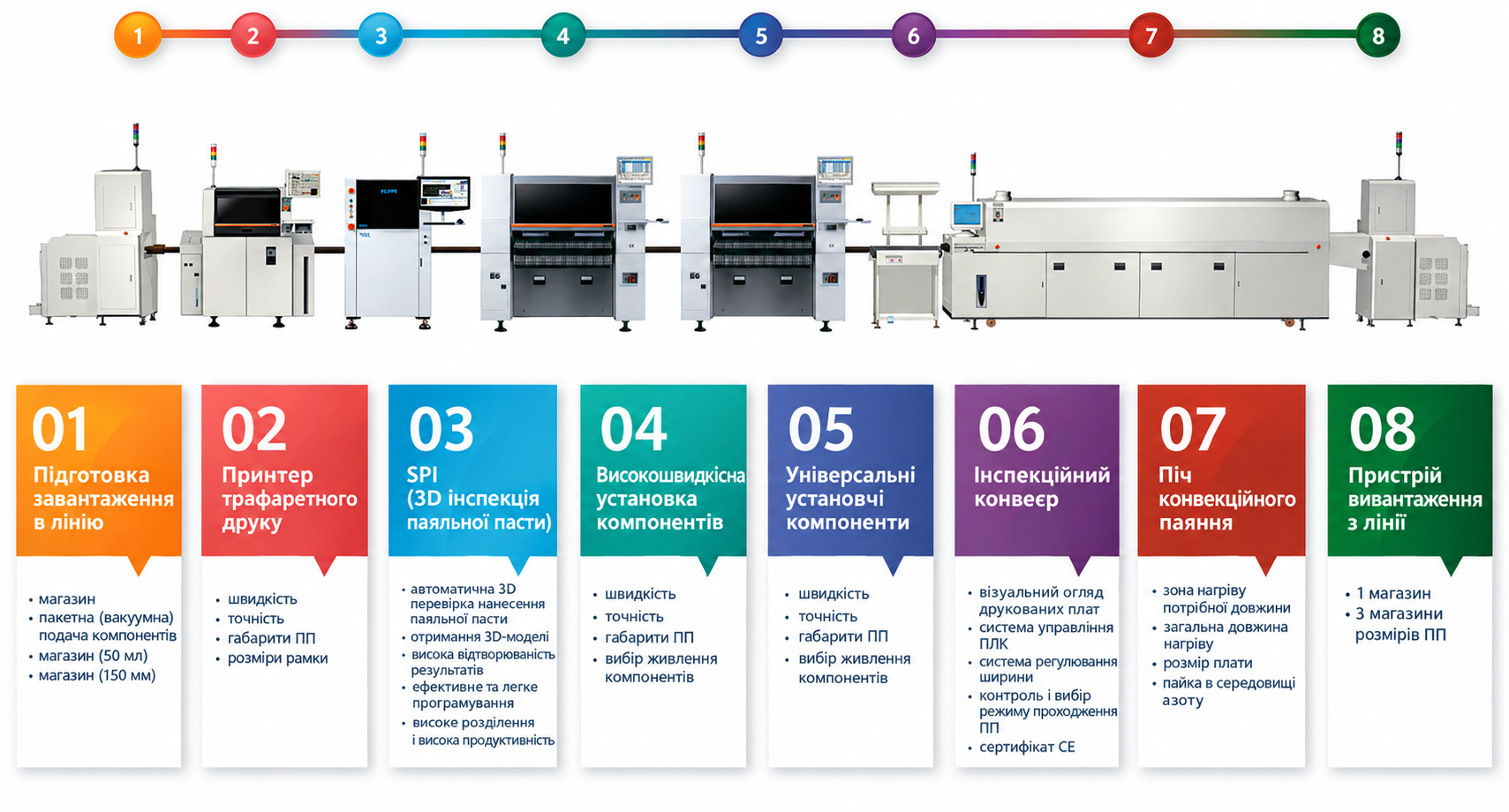

Двусторонняя линия SMT-монтажа

Линия адаптирована для выполнения серийных проектов, в частности для автомобильной промышленности. Пайка осуществляется в азотной среде, это снижает окисляемость контактных площадок, выводов компонентов, припоя в пасте и повышает качество паяных соединений. Азот генерируется с помощью адсорбционного генератора с чистотой газа 99,999%.

Участок автоматического оптического контроля

Системы автоматического оптического контроля (AOI) позволяют осуществлять:
– контроль точного нанесения паяльной пасты;
– проверку наличия компонентов на плате;
– точность установки и ориентации компонентов;
– анализ целостности паяных соединений.

Устройство селективной пайки

Робот пайки выводных компонентов обеспечивает абсолютно повторяемый результат и ускоряет монтаж.
Пайка проводится с предварительным инфракрасным прогревом и в азотной среде - это уменьшает воздействие перепада температур и атмосферного кислорода на паяные соединения.

Участок волновой пайки

Максимальное использование компонентов, монтируемых на поверхность печатной платы — традиционный в настоящее время способ повышения технологичности проектируемых печатных узлов. Однако в некоторых случаях полностью отказаться от применения монтируемых в отверстия компонентов не представляется возможным. Характерным примером является монтаж разъёмов, когда по условиям применения необходимо обеспечить повышенные механические нагрузки на разъём в процессе эксплуатации. Кроме того, технологам необходимо снижать трудоёмкость изготовления изделий устаревших конструкций, включённых в план производства.

Производство жгутов

Кабельные сборки (КС) и жгуты применяются практически во всех ключевых отраслях: космонавтика, авиация, железнодорожная техника, автомобилестроение, судостроение, военная промышленность, общепромышленное применение. При этом классификация жгутов и КС соответствует требованиям, действующим в каждой области (масса, безопасность, стойкость к различным воздействиям и т.п.). Так, по способу применения жгуты делятся на внутриблочные (для соединения элементов внутри прибора) и межблочные (для соединения разных приборов в одну систему).

Контроль качества

В производственной деятельности контролю подвергаются:
- материалы и комплектующие;
- средства производства;
- документация;
- технологии;
- технологическая и производственная дисциплина;
- условия труда.
Особое внимание уделяется контролю операций, имеющих решающее значение для качества изделий или их последующей обработки или сборки, а также при испытании готовых изделий ответственного назначения. В зависимости от технологии контроля проводится визуальный осмотр, визуальный контроль (рентген), либо контроль по образцу (оптический контроль).
Проводятся функциональное тестирование изделий, климатические испытания, электромеханические испытания.

Участок ручной пайки

Если использование автоматического оборудования для монтажа конкретной партии нецелесообразно (небольшой заказ или опытные образцы) или невозможно (платы не пригодны для автоматизированного монтажа), мы предложим Вам услугу ручного монтажа квалифицированными монтажниками с применением современных паяльных станций.
Кроме штыревых компонентов, на платах встречаются провода и другие элементы, селективная пайка которых невозможна. В этом случае также используется ручная пайка.
Оборудование для ручной пайки у нас постоянно обновляется.
