Fluke ii910: виявлення статичного розряду

26.03.2021 |

Новий прецизійний акустичний пристрій візуалізації від американської корпорації Fluke дозволяэ на значній відстані виявляти, візуалізувати і аналізувати коронні (статичні) розряди на компонентах енергетичної інфраструктури.

Основні вузли, які вимагають перевірки на наявність часткових розрядів:

  • ізолятори
  • трансформатори
  • високовольтні ЛЕП
  • розподільні пристрої
  • розрядники
  • збірні шини
  • котушки високої напруги
  • вимикачі
  • конденсатори.

Своєчасне виявлення виникнення часткових розрядів дозволяє провести профілактичний ремонт обладнання і запобігти виходу дорогого устаткування з ладу, порушень в енергопостачанні і пов’язаних втрат.

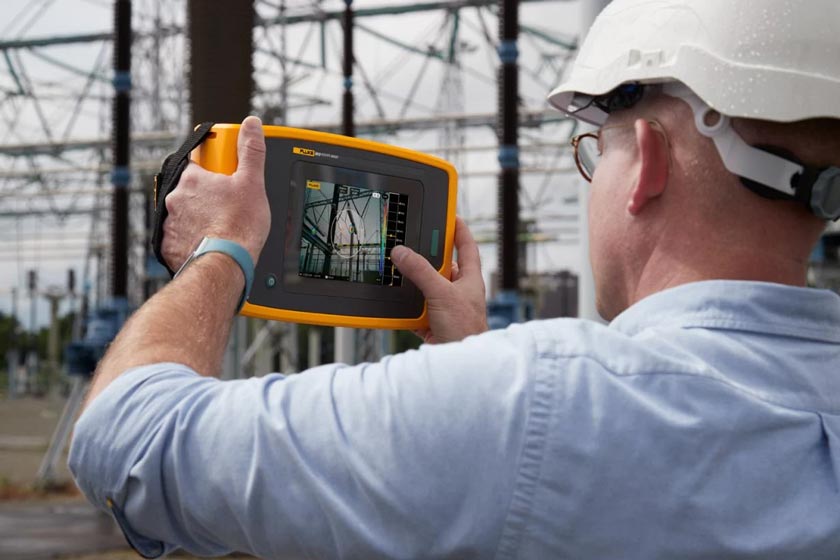

Портативний акустичний пристрій Fluke ii910 оснащено масивом з 64 мікрофонів, звукова “картинка” від яких, після обробки спеціалізованим ПЗ накладається на видиме зображення і виводиться на монітор приладу, що дозволяє фахівцям з технічного обслуговування швидко і точно визначати місця виникнення статичного розряду. Акустична камера являє собою модифікацію розробленого роком раніше пристрою Fluke ii900, призначеного для детектування витоку повітря, газу або вакууму в системах стисненого повітря. Відмінність в розширеному акустичному частотному діапазоні (ii900: від 2 до 52 кГц, ii910: лт 2 до 100 кГц) і збільшеный дальності застосування (ii900: до 70 метрів (230 футів), ii910: до 120 метрів (393 футів)). В іншому обидва пристрої абсолютно ідентичні і, природно, Fluke ii910 може також використовуватися для пошуку різних витоків рідин і газів.

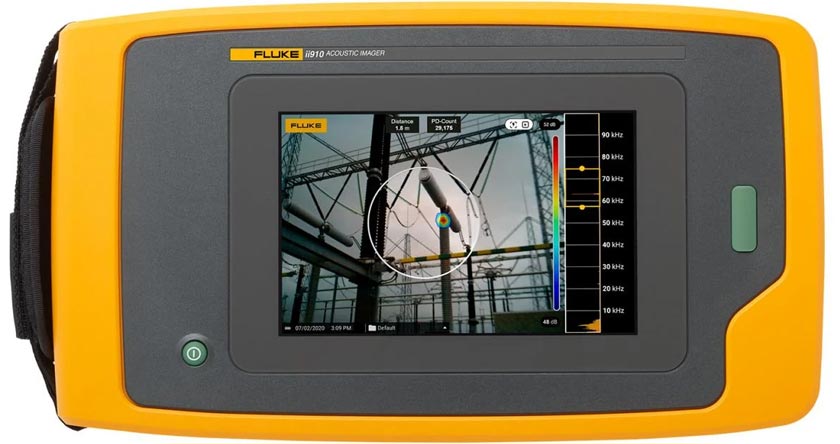

Пристрій виконаний в жовтому (хто б сумнівався!) пластиковому корпусі 186 x 322 x 68 мм масою 1,7 кг із ступенем захисту від пилу / крапель IP40 (IP51 модуля з акустичними датчиками).

На борту є 7-дюймовий сенсорний РК-дисплей з підсвічуванням, що читається при сонячному світлі, з роздільною здатністю 1280 x 800 пікселів. Інтуїтивно зрозумілий інтерфейс дозволяє користувачеві управляти камерою і працювати з встановленим ПЗ після короткого ознайомлення. Програма SoundMap ™ накладає “зображення” (візуалізацію) звуку на зображення у видимому діапазоні для швидкого визначення місця розряду або витоку газу. Простий і інтуїтивно зрозумілий інтерфейс дозволяє технічним фахівцям ізолювати звукову частоту розряду або витоку, щоб відфільтрувати гучний фоновий шум.

Камера може вести безперервну зйомку з частотою від 12,5 кадрів в секунду і фіксацією результатів у вигляді статичних кадрів або відеороликів. Роздільна здатність вбудованої відеокамери становить 1030 x 800 пікселів. Місткість вбудованого пристрою дозволяє зберегти 999 файлів зображень (накладене зображення у видимому діапазоні і SoundMap ™ в форматах JPEG або PNG) або 20 відеофайлів (30 секунд, накладене зображення у видимому діапазоні і SoundMap™ в форматі JPEG4).

Для зв’язку з комп’ютером пристрій оснащено портом USB. Живлення здійснюється від замінної літій-іонної батареї BP291, що забезпечує 6 годин роботи із середньою інтенсивністю або 2 години безперервної роботи, час зарядки – 3 години. Прилад комплектується запасною батареєю і зарядним пристроєм на дві батареї. Робочий температурний діапазон камери – від 0 ° C до +45 °C.

Цікавий прилад і вельми перспективна технологія!

Отримати детальну інформацію про сучасны КВП для різних додатків Ви можете, звернувшись до відділу вимірювального обладнання фірми VD MAIS - офіційного дистриб'ютора продукції Fluke в Україні.
