Новий CMOS-сенсор для рентгенівської зйомки

26.05.2021 |

Японська компанія Hamamatsu Photonics почала виробництво нових матричних КМОП-датчиків рентгенівського випромінювання з інтерфейсом USB.

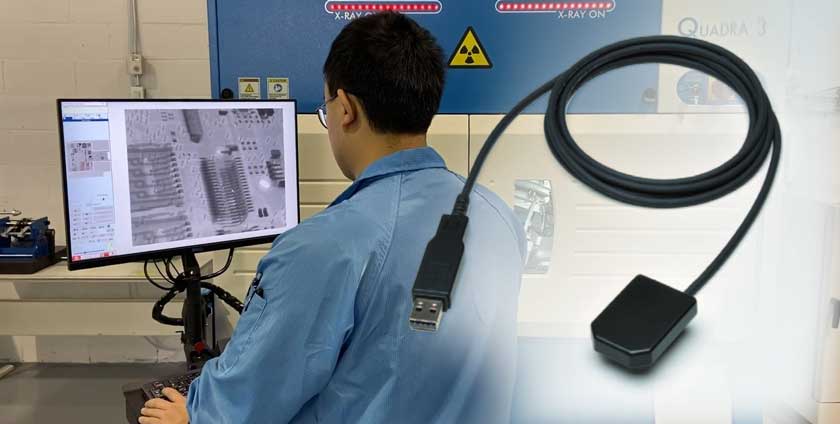

Новый CMOS-сенсор для рентгеновской съемки

Датчик серії S15683-13 є КМОП-матрицею зонного зображення, розроблену для отримання рентгенівських знімків високої роздільної здатності. Датчик при розмірі активної області 26 x 34 мм має роздільну здатність 2,14 мегапікселя (1300 × 1700 пікселів) з розміром пікселя 20 × 20 мкм і контрольний фотодіод для моніторингу і виявлення рентгенівського випромінювання.

FOP (оптоволоконна пластина), яка використовується в якості вхідного вікна, забезпечує високу якість зображення і тривалий термін служби матриці в умовах впливу рентгенівського випромінювання.

Матричний датчик має компактні розміри і легко вбудовується в обладнання. Мікросхема S15683-13 підтримує інтерфейс USB 2.0 і випускається в пило-та вологозахищеному корпусі IP67.

Новий датчик S15683-13 є розвитком конструкції популярного датчика S10835-12, відрізняється від нього інтерфейсом і призначений для створення різного устаткування для рентгенівського неруйнуючого контролю в промисловості, медичної апаратури, спеціального обладнання тощо. Компанія Hamamatsu Photonics також поставляє джерела радіаційного випромінювання (рентгенівські трубки) в різних конфігураціях.

Особливості датчиків серії S15683-13:

  • Розмір зображення: 26 x 34 мм
  • Розмір пікселя: 20 x 20 мкм
  • Дозвіл 1300 × 1700 пікселів
  • Крок пікселів: 20 мкм
  • Тип сцинтилятора: CsI (Tl)
  • Рентгенівське дозвіл (тип.): 20 LP / мм
  • Опромінення повною дозою 1000 кГр максимум
  • Частота кадрів: 0.46 кадрів в секунду
  • Інтерфейс USB 2.0
  • Захист IP67
  • Три датчика можуть бути підключені до одного ПК одночасно
