У високопотужних системах джерело живлення часто стає одним із ключових обмежень конструкції. Зі зростанням потужності збільшуються вимоги до габаритів, тепловідведення, стабільності роботи та здатності блока живлення витримувати короткочасні пікові навантаження.
Серія MEAN WELL NSP-2400 розроблена саме для таких задач. Це AC/DC джерела живлення, які поєднують високу щільність потужності, широкий діапазон вхідної напруги, програмовані вихідні параметри та можливість цифрового керування.
Серія є розвитком сімейства NSP, до якого також входять моделі потужністю від 75 до 1000 Вт. У порівнянні з попередньою RSP-2400 нове рішення має значно компактніший корпус та розширені функціональні можливості.
2400 Вт у компактному корпусі
Одна з основних особливостей NSP-2400 — висока щільність потужності. Габарити блока становлять лише 325,8 × 107 × 41 мм, що приблизно на 55% менше за RSP-2400.
При цьому джерело забезпечує номінальну потужність 2400 Вт і може короткочасно працювати з навантаженням до 200% від номінальної потужності. Така можливість особливо актуальна для систем, де під час запуску виникають короткочасні пікові струми — наприклад, при роботі двигунів, насосів або ємнісних навантажень.
Максимальна вихідна потужність при паралельному включенні може досягати 9600 Вт за схемою 3+1, що дозволяє масштабувати систему без переходу на окрему архітектуру живлення.
Широкий діапазон вхідної напруги
NSP-2400 розрахований на роботу від мережі в діапазоні 85–305 В AC та оснащений активною корекцією коефіцієнта потужності (PFC).
Порівняно з RSP-2400, який має діапазон 180–264 В AC, це дає NSP-2400 більше можливостей для використання в системах із нестабільними або широкими параметрами мережі живлення.
Програмований вихід
NSP-2400 орієнтований не лише на фіксоване живлення навантаження. Вбудовані функції PV/PC дозволяють програмно регулювати основні параметри виходу.
Вихідну напругу можна налаштовувати в діапазоні 0–120% від номінального значення, а вихідний струм — 0–100%.
Серія доступна з вихідною напругою:
- 12 В DC;
- 15 В DC;
- 24 В DC;
- 27 В DC;
- 36 В DC;
- 48 В DC;
- 60 В DC.
Такий діапазон дозволяє використовувати одну платформу в різних архітектурах живлення та адаптувати параметри джерела під конкретне навантаження.
Керування та цифрові інтерфейси
Для інтеграції в автоматизовані системи NSP-2400 має вбудований інтерфейс CANBus. За замовленням доступна підтримка Modbus.
Також передбачені:
- контакт реле DC OK;
- дистанційне керування RC;
- можливість паралельного включення;
- контроль та налаштування параметрів джерела в складі системи.
Це робить NSP-2400 придатним не лише для автономного використання, а й для інтеграції у складні системи живлення та промислову автоматику.
Ефективність та тепловий режим
Максимальна ефективність NSP-2400 становить до 93%. Для джерела потужністю 2400 Вт це безпосередньо впливає на кількість тепла, яке необхідно відводити від блока під час роботи.
Діапазон робочих температур становить від −40 до +85 °C, при цьому для моделей 24–60 В передбачена робота з повним навантаженням до +60 °C.
Охолодження реалізоване за допомогою вбудованого вентилятора з рівнем шуму менше 46 дБ.
Захист та електробезпека
NSP-2400 оснащений комплексом вбудованих захистів:
- від короткого замикання;
- від перевантаження;
- від перенапруги;
- від перегріву.
Джерело відповідає категорії перенапруги OVC III, розраховане на експлуатацію на висоті до 5000 м та має конформне покриття друкованої плати для підвищення стійкості та довговічності.
Для медичного обладнання важливими характеристиками є наднизький струм витоку менше 500 мкА та рівень ізоляції 2 × MOPP. Це відповідає вимогам для медичних застосувань типу BF.
Серія також має широкий набір сертифікацій, зокрема 62368-1, 60601-1, 60335-1, 61558-1, 61010-1, 62477-1 та відповідає вимогам SEMI F47 щодо стійкості обладнання до провалів напруги.

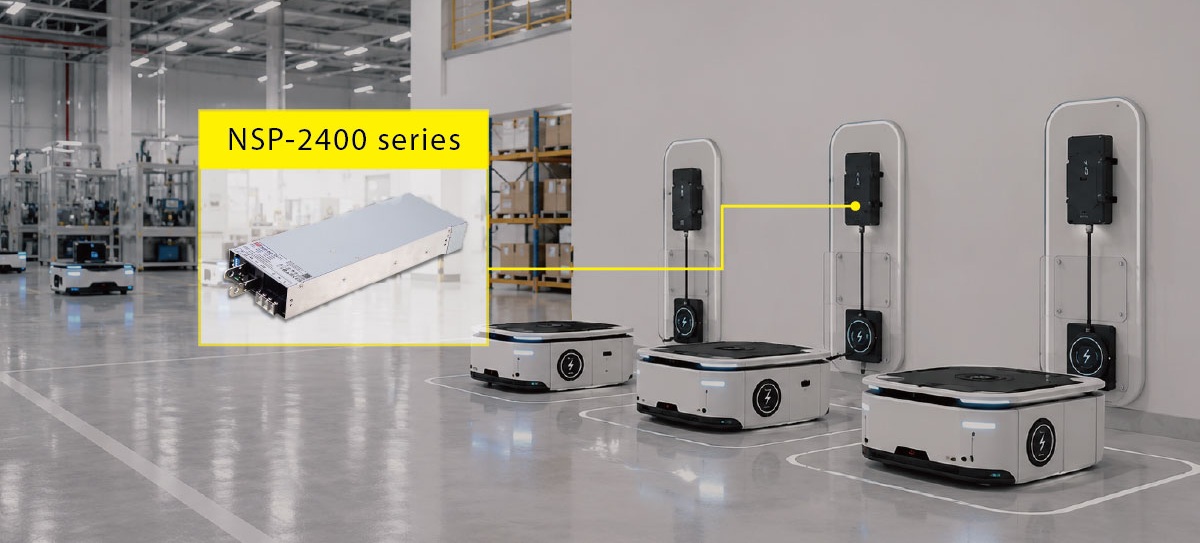

Основні сфери застосування MEAN WELL NSP-2400:
- промислова автоматизація;
- напівпровідникове обладнання;
- медичне обладнання;
- лазерні системи та обладнання для лазерної обробки;
- тестове та вимірювальне обладнання;
- телекомунікаційна інфраструктура;
- системи відновлюваної енергетики.
Ключовою перевагою NSP-2400 є можливість отримати 2400 Вт потужності у значно компактнішому корпусі, ніж у попереднього покоління, а також масштабувати систему за рахунок паралельного включення.
NSP-2400 проти RSP-2400
MEAN WELL NSP-2400 зберігає номінальну потужність 2400 Вт, але в порівнянні з попередньою серією RSP-2400 пропонує ширші можливості інтеграції та експлуатації.
Ширший діапазон вхідної напруги. NSP-2400 працює з вхідною напругою 85–305 В AC, тоді як для RSP-2400 заявлений діапазон становить 180–264 В AC. Це дає NSP-2400 більший запас за умов нестабільної або змінної мережевої напруги.
Компактніший корпус. Габарити NSP-2400 становлять 325,8 × 107 × 41 мм — приблизно на 55% менше за попереднє покоління RSP-2400. При тій самій номінальній потужності це дозволяє ефективніше використовувати монтажний простір.
Ширший вибір вихідних напруг. NSP-2400 доступний у виконаннях на 12, 15, 24, 27, 36, 48 та 60 В DC. Для RSP-2400 передбачені версії на 12, 24 та 48 В DC.
Розширене регулювання виходу. NSP-2400 дозволяє регулювати вихідну напругу в діапазоні 0–120% від номінального значення та вихідний струм у межах 0–100%. У RSP-2400 діапазон регулювання вихідної напруги становить 20–110%, а регулювання вихідного струму не передбачене.
Вища ефективність. ККД NSP-2400 становить до 93%, тоді як для RSP-2400 заявлено 88–91,5%.
Ширший температурний діапазон. NSP-2400 розрахований на роботу від −40 до +85 °C, тоді як для RSP-2400 заявлений діапазон становить −20…+70 °C.
Масштабування до 9,6 кВт. NSP-2400 підтримує паралельне включення за схемою 3+1 із сумарною потужністю до 9600 Вт. Для RSP-2400 максимальна потужність при паралельній роботі становить 7200 Вт за схемою 2+1.
Цифрові інтерфейси. NSP-2400 має вбудований CANBus та опційну підтримку Modbus. Також передбачені контакт реле DC OK і дистанційне керування RC. У RSP-2400 ці інтерфейси та функції не передбачені.
Нижчий струм витоку та медична ізоляція. Для NSP-2400 заявлений струм витоку менше 500 мкА та рівень ізоляції 2 × MOPP. Це розширює можливості застосування джерела в обладнанні з підвищеними вимогами до електробезпеки.
Додаткові конструктивні та експлуатаційні характеристики. NSP-2400 оснащений вбудованим вентилятором із рівнем шуму менше 46 дБ, конформним покриттям друкованої плати та розрахований на експлуатацію на висоті до 5000 м. Гарантія для обох серій становить 5 років.
Таким чином, NSP-2400 зберігає потужність 2400 Вт, але пропонує компактніший корпус, ширший діапазон входу та вихідних напруг, розширене програмування виходу, цифрові інтерфейси й більші можливості масштабування системи.
Порівняльні характеристики наведені за матеріалами документа для серій NSP-2400 та RSP-2400.
