Электролитические конденсаторы серии ECAS, компании Murata

02.02.2024 |

В статье даны краткие характеристики электролитических конденсаторов серии ECAS, выпускаемых компанией Murata.

ЭЛЕКТРОЛИТИЧЕСКИЕ ПОЛИМЕРНЫЕ КОНДЕНСАТОРЫ

Компания Murata, широко известная как производитель конденсаторов на основе многослойной керамики, впервые приступила к выпуску электролитических конденсаторов серии ECAS на основе алюминия и полимера. Освоение технологии производства этих конденсаторов — результат приобретения компанией фирмы Showa Denko K.K (SDK). Эквивалентное последовательное сопротивление (ESR) полимерных конденсаторов находится в пределах от 6 до 70 мОм, что меньше, чем в обычных электролитических конденсаторах и ближе к сопротивлению многослойных керамических конденсаторов. Области применения конденсаторов серии ECAS: компьютеры, аппаратура для записи цифровой аудио- и видеоинформации, связное оборудование, источники питания.

Аноды конденсаторов изготовлены из многослойной алюминиевой фольги, катоды – из проводящего полимера. Их пластмассовый корпус не содержит галогенов. Конденсаторы выпускаются в бессвинцовом исполнении и предназначены для поверхностного монтажа.

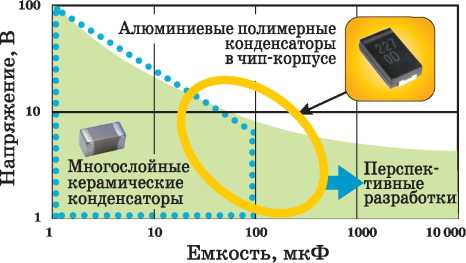

Рис. 1. Диапазон емкостей и напряжений конденсаторов серии ECAS

Они могут монтироваться способом конвекционной пайки. Диапазон емкостей конденсаторов – от 6.8 до 470 мкФ, номинальное напряжение – от 2 до 16 В (рис. 1). Площадь основания конденсаторов 7.3x4.3 мм, зависимость их высоты от емкости и напряжения приведена в таблице. Диапазон рабочих температур от -40 до 105 °C.

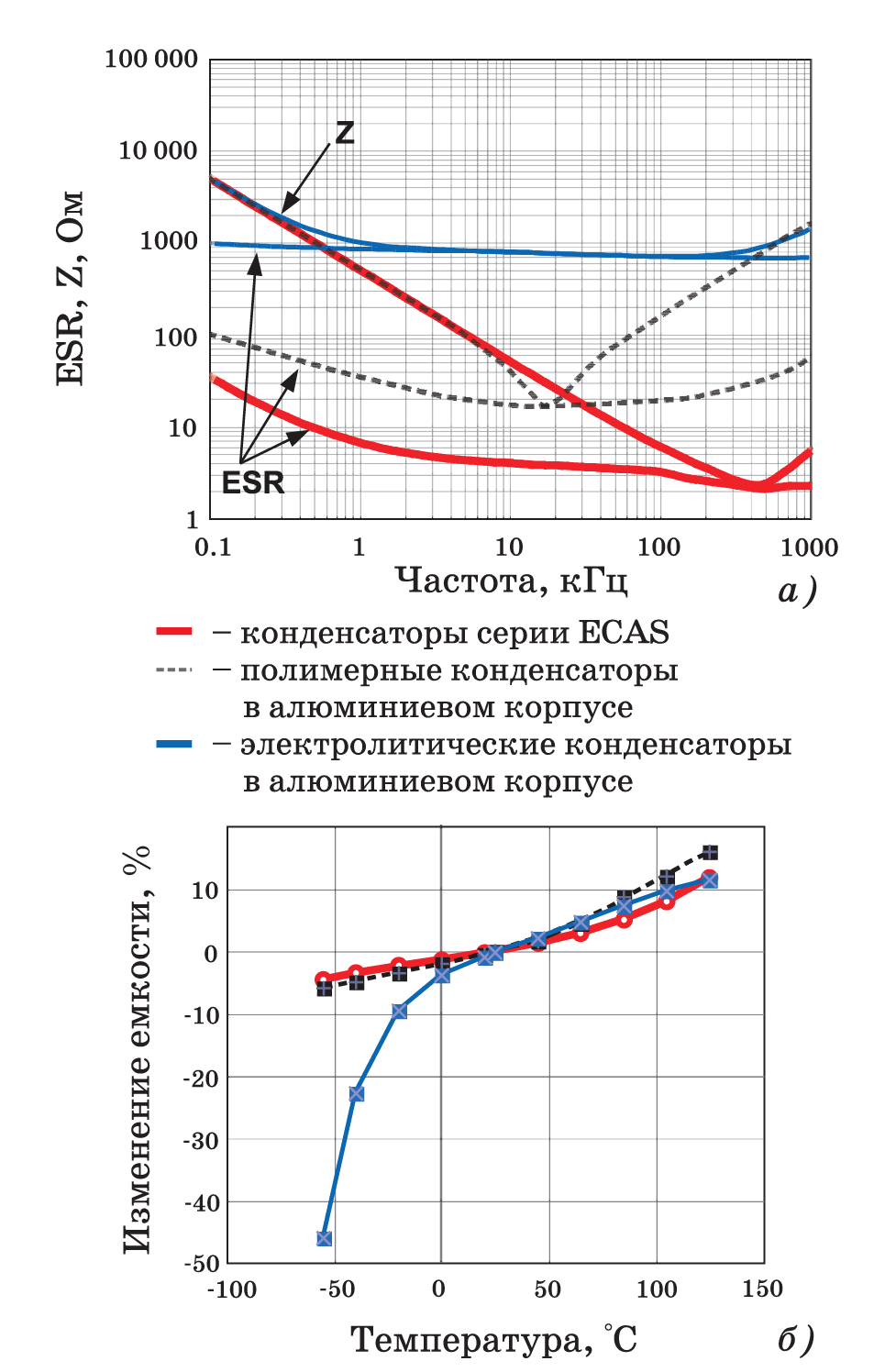

Рис. 2. Зависимости эквивалентного последовательного сопротивления (ESR) и импеданса (Z) от частоты (a) и относительного изменения емкости от температуры (б) для конденсаторов емкостью 330 мкФ и номинальным напряжением 2 В

Зависимость высоты (Н) конденсаторов от емкости (С) и напряжения (U)

C (мкФ) х U (В) Н, мм * Обозначение корпуса
56x12.5, 100x10, 100x12.5, 150x10, 220x6.3, 330x4 4.2 D 9
22x16, 33x12.5, 47x12.5, 68x10, 150x6.3, 180x4, 220x4, 330x2,470x2, 330x2,470x2 2.8 D 6

* Высота остальных конденсаторов 1.9 мм (D4).

Большая емкость и малое эквивалентное сопротивление конденсаторов серии ECAS обеспечивают их малый импеданс в широкой полосе частот (рис. 2), что позволяет с успехом использовать эти конденсаторы в помехоподавляющих цепях, для развязки цепей по постоянному току и сглаживания пульсаций напряжения на шинах питания. Емкость конденсаторов не зависит от приложенного напряжения, как это наблюдается в случае применения многослойных керамических конденсаторов. Она также остается стабильной в широких пределах изменения частоты приложенного к ним переменного напряжения и окружающей температуры (рис. 2).

Дополнительную информацию о продукции компании Murata можно получить в сети Интернет по адресу: www.murata.com или в фирме VD MAIS – официальном дистрибьюторе продукции Murata в Украине.
