Альтернатива класичному захисному покриттю: селективне покриття зануренням

19.03.2024 |

Втомилися від маскування перед нанесенням захисних шарів? Альтернативою є селективне покриття зануренням.

Якщо звичайні методи нанесення покриття, такі як нанесення вручну, повне занурення або роботизоване селективне покриття, не забезпечують необхідного захисту, альтернативою є селективне покриття зануренням.

Що таке селективне захисне покриття зануренням?

Селективне нанесення покриття зануренням – це процес, у якому система замість повного занурення в захисну речовину наносить точне покриття у вибраних місцях. Ця технологія існує в тій чи іншій формі вже понад 25 років і використовується як для класичних покриттів на основі розчинників, так і для захисних покриттів, що твердіють під дією ультрафіолету.

Селективне покриття зануренням поєднує в собі переваги селективного покриття з повним захистом контактних площадок або компонентів, яке зазвичай забезпечує загальне покриття. Такий спосіб покриття ідеально підходить для масового виробництва одного виду плат.

Переваги

  • Нижча вартість порівняно з шаром, нанесеним роботом
  • Ступінь захисту компонентів відповідає повному циклу занурення, без ручного маскування.
  • Сучасні системи селективного покриття зануренням дозволяють використовувати матеріали, що затверджуються під дією УФ-променями.

Як працює система селективного занурення?

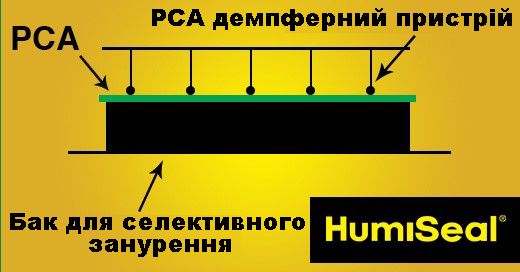

У цій системі використовуються занурювальні резервуари спеціального призначення, що працюють за принципом димоходу, що виключає утворення покриття в захищених зонах (малюнок нижче).

* PCA (printed circuit assembly) – друкована плата в сборі

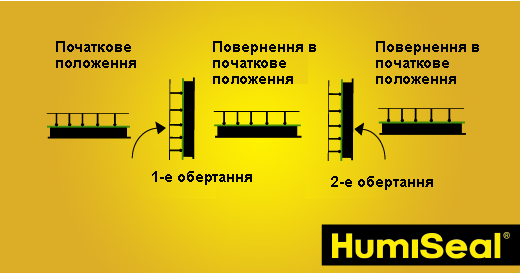

Резервуар заповнюється до певного рівня захисним покриттям, а плата, на яку потрібно нанести покриття, розміщується над резервуаром за допомогою штифтів, прикріплених до резервуара. Плата утримується в потрібному положенні завдяки затискачам. Весь вузол, тобто резервуар, друкована плата та клеми, кілька разів повертаються на 90⁰, а потім повертаються у вихідне положення.

Цей процес забезпечує повне покриття друкованої плати, за винятком захищених зон. Техніку можна порівняти з колесом без зовнішнього обода. На кінці кожної спиці встановлено резервуар і систему затискачів, а оператор завантажує та розвантажує. Після того, як плата завантажена та затиснута, колесо повертається, і наступна спиця зупиняється перед оператором, готова до завантаження. Вся система обертається, покриваючи друковану плату захисним шаром.

Після завершення одного повного заданого циклу, тобто коли перша друкована плата буде повністю покрита, оператор вивантажує плату та починається стадія затвердіння. Цю процедуру можна повторити для іншої сторони плати.

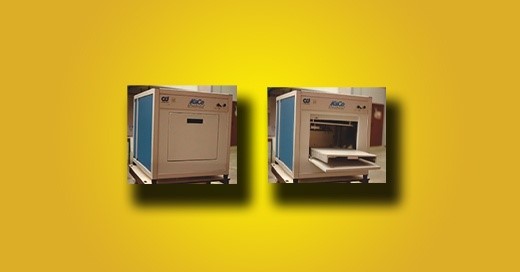

Ця концепція була розроблена в автономну, повністю закриту, автоматичну стаціонарну систему (фото нижче). Для забезпечення безпечного робочого середовища ця система оснащена автоматичним затисканням і обертанням у поєднанні з дверцятами доступу. Це також дозволяє швидко змінювати резервуари для занурення, щоб змінити сторону захищеної системи або підготувати до обробки нову друковану плату.

Нова версія селективної системи занурення

З появою захисних покриттів, які на 100% містять тверду речовину та не містять розчинників, що твердіють під дією УФ-променів, німецька компанія розробила нову модель машини для селективного нанесення покриття зануренням. У процесі будівництва враховувалися три ключові фактори: дизайн і виготовлення резервуара для занурення, вплив розсіяного ультрафіолетового світла та висока вологість.

Оригінальна концепція резервуара для занурення з лудженого листового металу була замінена резервуаром із суцільного матеріалу. Ця зміна забезпечила набагато точніші зони захисту та контроль матеріалу покриття.

У цій новій версії матеріал, що утворює захисний шар, зберігається в повністю закритому накопичувальному резервуарі і закачується в резервуар для занурення на точну глибину, визначену за допомогою оптичного датчика рівня. Матеріал у резервуарі для зберігання підтримується при постійній температурі – вищій за кімнатну – що забезпечує контроль в’язкості на етапі занурення. Крім того, матеріал захищений від підвищеної вологості. Ця система дозволяє вибірково наносити покриття на плати, зібрані у великій серії, а також підходить для використання з хімікатами на основі розчинників.

За матеріалами сайту https://tek.info.pl
