RSP-1600/RCP-1600 (рис. 1) – блоки питания выходной мощностью до 1.6 кВт с принудительным охлаждением и возможностью регулировки выходного напряжения . В табл. 1 приведены основные параметры блоков питания RSP-1600. Блоки снабжены встроенным активным корректором мощности и выпускаются в двух модификациях конструктивного исполнения: в кожухе (RSP-1600) или для монтажа в стойку (RCP-1600). Высота профиля – 1U. Удельная мощность 25 Вт/дюйм3 (при КПД 93%). Кроме того, блоки питания имеют вспомогательные выходы напряжением 5 В (0.3 А) и 12 В (0.8 А).

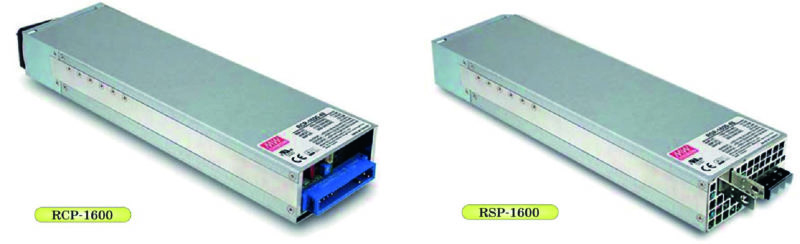

Рис. 1. Блоки питания RSP-1600/RCP-1600
Предусмотрена защита от короткого замыкания, перегрева и перегрузки, а также возможность регулировки выходного напряжения с помощью встроенного потенциометра, внешнего сигнала, подключаемого к специально предназначенным выводам, или на программном уровне с использованием шины PMBus (опционально). При изменении уровня внешнего сигнала от 1 до 4.7 В, выходное напряжение изменяется в пределах от -40 до 125% от величины номинального напряжения. Для увеличения выходной мощности допускается параллельное подключение до шести блоков питания, что обеспечивает выходную мощность 9.6 кВт.
Таблица 1. Основные параметры блоков питания RSP-1600
|
Наименование параметра |
Обозначение |
||||
|
RSP-1600-12 |
RSP-1600-24 | RSP-1600-27 | RSP-1600-36 |
RSP-1600-48 |
|
| Вход | |||||
| Диапазон вх. напряжений, В |
90.264 переменного тока (47.63 Гц), 127.370 постоянного тока |
||||
| Вх. ток, А (вх. напряж. перем. тока, В) |
14 (115), 8 (230) |
15(115), 8.5(230) |
|||
| КПД, типов., % |
89 |
91.5 | 92 |
93 |
|
| Коэффициент мощности (PF), типов. |
0.97 (230 В) при полной нагрузке |
||||
| Ток утечки, не более, мА |
2 (230 В переменного тока) |
||||
|
Выход |
|||||
| Номинальное вых. напряж., В |
12 |
24 | 27 | 36 |
48 |
| Номинальный вых. ток, А |
125 |
67 | 59 | 44.5 |
33.5 |
| Номинальный вых. мощность, Вт |
1500 |
1608 | 1593 | 1602 |
1608 |
| Диапазон регулировки вых. напряж., В |
11.5.15.0 |
23.5.30.0 | 26.5.33.5 | 35.5.45.0 |
47.5.58.8 |
| Отклонение вых. напряж., % |
±1 |
||||
| Уровень шумов и пульса ций вых. напряж., п-п, макс. в полосе 20 МГц, мВ |
150 |
200 | 200 | 250 |
300 |
| Время старта, мс |
1500, 60/230 В при полной нагрузке |
||||
|
Надежность, безопасность, окружающая среда |
|||||
| Стандарты |
EN55022 (CISPR22)/EN55011 (CISPR11), EN55022 (CISPR22)/EN55011 (CISPR11), EN61000-3-2, EN55024, EN61204-3, EN61000-6-2, EN61000- 3-3, EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4- 6, EN61000-4-8, EN61000-4-11 |
||||
| Прочность изоляции, кВ |
3 кВ (перем. тока, вход/выход) |
||||
| Сопротивление изоляции, не менее, МОм |
100 (500 В пост. тока, 25 °С, влажность 70%) |
||||
| Наработка до отказа, мин., тыс. ч (MIL-HDBK-217F, 25 °C) |
42.1 |
||||
| Диапазон рабочих температур, °С |
-30.70 |
||||
| Относительная влажность воздуха, % |
20.90 (без конденсата) |
||||
| Габаритные размеры, мм |
300×85.8×41 |
||||
| Масса, кг |
1.8 |
||||
| Гарантия |
5 лет |
||||
RCB-1600/RPB-1600 (габаритными размерами 300×85×41 мм) – интеллектуальные за ядные устройства выходной мощностью 1.6 кВт (рис. 2). Устройства снабжены встроенным корректором мощности и выпускаются в двух модификациях конструктивного исполнения: в кожухе (RPB-1600) и для монтажа в стойку (RCB-1600). Зарядные устройства предназначены для использования с разными типами литий-ионных (Li-Ion), а также свинцовокислотных (Lead-acid) аккумуляторов.

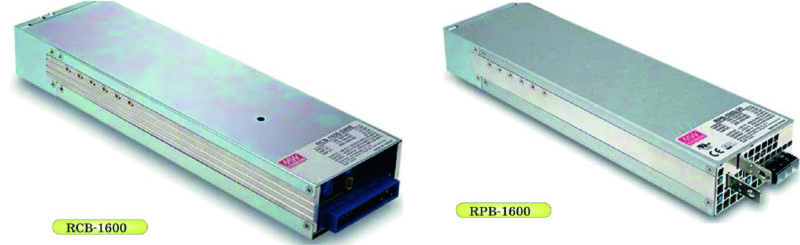

Рис. 2. Зарядные устройства RCB-1600/RPB-1600
Это стандартные свинцово-кислотные (Flooded Cells), гелиевые (Gel) и аккумуляторы с использованием технологии AGM (Absorbent Glass Mat), которая позволяет применять не жидкий, а абсорбированный электролит. Рекомендуемая емкость аккумуляторов 330…1000/180…550/90…270 Ач, соответственно для зарядных устройств с выходным напряжением 12/24/48 В. В табл. 2 приведены основные параметры зарядных устройств RPB-1600. Допускается параллельное подключение до трех зарядных устройств, что увеличивает выходную мощность 4.8 кВт.
Таблица 2. Основные параметры зарядных устройств типа RPB-1600
|
Наименование параметра |
Обозначение |
||
|
RPB-1600-12 |
RPB-1600-24 |
RPB-1600-48 |
|
| Вход | |||
| Диапазон вх. напряжений, В |
90,,,264 переменного (47…63 Гц), 127…370 постоянного тока |
||
| Вх. ток, А (вх. напряж. перем. тока, В) |
14 (115), 8 (230) |
15(115), 8.5(230) |
|
| КПД, типов., % |
91 |
92.5 |
93.5 |
| Коэффициент мощности (PF), типов. |
0.97 (230 В) при полной нагрузке |
||
| Ток утечки, не более, мА | 2 (240 В переменного тока) | ||
| Выход | |||
| Выходное напряжение, В |
14.4 |
28.8 |
55.2 |
| Выходной ток, А |
100 |
55 |
27.5 |
| Рекомендуемая емкость аккумуляторов, Ач |
330…1000 |
180…550 |
90…270 |
| Диапазон регулировки выходного напряжения, В |
11.5…15.0 |
23.5…30.0 |
47.5…58.8 |
| Ток утечки, не более, мА |
1 |
||
|
Надежность, безопасность, окружающая среда |
|||
| Стандарты |
UL60950-1, TUV EN60950-1, EN55022 (CISPR22) Class B, Class A (EN61000-3-2,-3), EN61000-4-2,3,4,5,6,8,11, EN61000-6-2 (EN50082-2) |
||
| Прочность изоляции, кВ |
3 кВ (перем. тока, вход/выход) |
||
| Сопротивление изоляции, не менее, МОм |
100 (500 В пост. тока, 25 °С, влажность 70%) |
||
| Наработка до отказа, мин., тыс. ч (MIL-HDBK-217F, 25 °C) |
100.3 |
||
| Диапазон рабочих температур, °С |
-30…70 |
||
| Относительная влажность воздуха, % |
20…90 (без конденсата) |
||
| Габаритные размеры, мм |
300×85.8×41 |
||
| Масса, кг |
1.8 |
||
| Гарантия |
5 лет |
||
В зарядных устройствах реализован интерфейс I2C и PMBus, что дает возможность на программном уровне регулировать выходное напряжение и ток, а также вольтамперную характеристику зарядки.
Основные технические характеристики зарядных устройств типа RСB-1600:
• входное напряжение 90…264 В (47…63 Гц)
• выходная мощность до 1.6 кВт
• выходное напряжение 12/24/48 В
• PF – 0.97 (тип.)
• КПД до 93% (RCB-1600-48)
• диапазон рабочих температур -30…70 °С
• наработка до отказа 38.9 тыс. ч.
(MIL-HDBK-217F, 25OC)
• масса 1.8 кг
• гарантия 5 лет.
Дополнительную информацию о новых блоках питания и зарядных устройствах компании Mean Well можно найти в или в фирме VD MAIS – официальном дистрибьюторе Mean Well в Украине.
