БЛОКИ ПИТАНИЯ КОМПАНИИ MEAN WELL EP-240/320, EPS-45S/65S, SGA12/18/25 выходной мощностью от 12 до 320 Вт.

Компания Mean Well постоянно расширяет номенклатуру блоков питания. В статье рассматриваются технические характеристики и возможности некоторых блоков питания, выпущенных компанией в последнее время .

HEP-240/320
AC/DC-преобразователи HEP-240/320, соответственно мощностью 240 и 320 Вт, ориентированы на применение в промышленных устройствах автоматизации, в оборудовании, используемом на нефтеперерабатывающих заводах и шахтах, средствах телекоммуникации, в осветительных устройствах придорожных рекламных щитов и указателей .
Блоки питания HEP-240/320 (рис. 1) изготавливаются в герметичном алюминиевом корпусе, заполненном теплопроводящим силиконовым компаундом, и предназначены для эксплуатации при температуре окружающей среды -55… 70 °С и относительной влажности воздуха 20…95% на высоте до 5000 м. Диапазон входных напряжений 90…305 В переменного тока. Модификации блоков питания HEP-240/320 соответствуют степени защиты от внешних воздействий IP65 или IP68 (по заказу). В соответствие со стандартом уровень защиты IP68 должен обеспечивать пыленепроницаемость, а также защиту от воздействия при длительном погружении в воду (должно быть исключено проникновение воды в оболочку в количествах, вызывающих вредное воздействие). Блоки питания выдерживают вибрации уровнем до 10 g в диапазоне частот 20…500 Гц и кратковременные перенапряжения до 6 кВ. Гарантийный срок 6 лет.

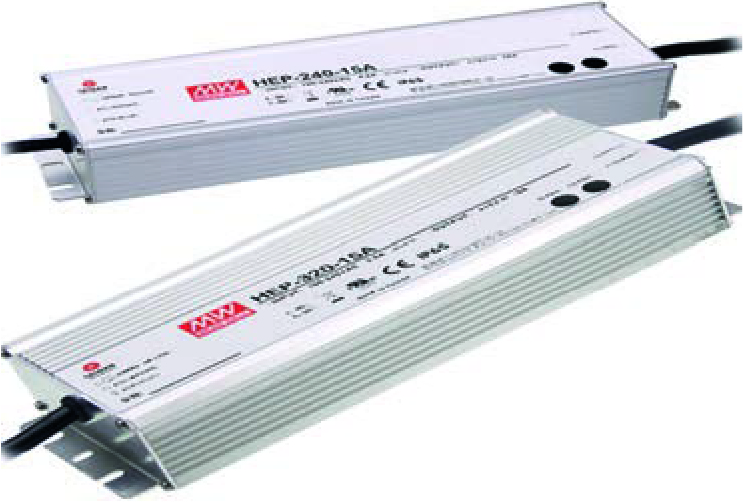

Рис. 1. Блоки питания HEP-240/320

Структура блока питания HEP-320 приведена на рис. 2, основные параметры – в табл. 1, 2.
В блоках питания предусмотрена защита от короткого замыкания, перегрузки по току и напряжению, а также от перегрева. Регулировка выходного напряжения и тока осуществляется с помощью потенциометров, оси которых выведены на переднюю панель. В модификациях блоков питания HEP-240/320, соответствующих степени защиты от внешних воздействий IP68, не предусмотрена возможность регулировки выходного напряжения и тока, что обусловлено герметизацией корпуса. На рис. 3 приведена зависимость допустимого выходного тока блоков питания HEP-240/320 от температуры окружающей среды.

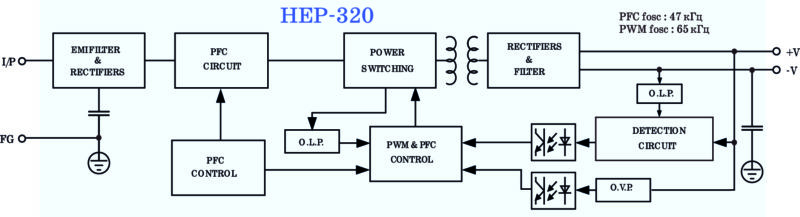

Рис. 2. Структура блоков питания HEP-240/320

Рис. 3. Зависимость допустимого выходного тока блоков питания HEP-240/320 от температуры окружающей среды

Таблица 1. Основные параметры блоков питания HEP-320

EPS-45S/EPS-65S

EPS-45S/EPS-65S – малогабаритные (76.2×50.8×24 мм), низкопрофильные (U1) блоки питания без кожуха, соответственно выходной мощностью 45 и 65 Вт (рис. 4) .
При отсутствии нагрузки потребляемая мощность менее 0.1 Вт. Блоки питания EPS-45S/65S не содержат корректора мощности. В блоках предусмотрена защита от короткого замыкания и перегрузки, а также возможность регулировки выходного напряжения и светодиодный индикатор включения питания. Для подключения к сети переменного тока на п.п. блока питания имеется трехконтактный разъем типа JST B3P-VH. Подключение к защитному заземлению не предусмотрено, т.к. блоки питания EPS-45S/EPS-65S относятся ко II классу оборудования. Основные параметры блоков EPS-45S приведены в табл. 3. Гарантийный срок 3 года.

SGA12/18/25(U/E)

SGA12/18/25(U/E) – компактные AC/DC-адаптеры с фиксированным выходным напряжением, соответственно мощностью 12/18/25 Вт . Адаптеры относятся к классу источников питания с ограничением выходной мощности (Limited Power Sources – LPS). Их выходные параметры соответствуют рекомендациям
стандарта IEC60950-1. Потребляемая от сети мощность при отсутствии нагрузки менее 0.075 Вт, что удовлетворяет действующие нормы по энергосбережению, изложенные в стандартах EISA 2007/DoE Level VI и EU ErP. Габаритные размеры адаптеров 62.2×27.4×39.5 (SGA12U/E) или 75.5×32×47.5 мм (SGA18/25U/E). Корпус изготовлен из не поддерживающего горение пластика и соответствует рекомендациям авторитетной американской компании Underwriters Laboratories (UL), занимающейся стандартизацией и сертификацией в области техники безопасности. Согласно стандарту на горючесть пластмасс UL94-V0 горение должно прекращаться в течение 10 с (допускается образование капель из не горящих частиц). Адаптеры SGA относятся к оборудованию II класса (двойная изоляция) и не имеют средств для соединения с защитным заземлением. Для подключения к сети переменного тока выпускаются модификации адаптеров с двухполюсными сетевыми вилками, используемыми в странах Европы (тип Е) или США (тип U), что соответствует обозначению адаптеров при заказе – SGAххE или SGAххU. Выходной разъем – стандартный штекер с внутренним диаметром 2.1 мм. Модификации адаптеров SGA12 с выходным напряжением 5 В выпускаются также с разъемом типа USB Type A.
В адаптерах предусмотрена защита от короткого замыкания, перегрузки и превыше ния напряжения на выходе.

Таблица 2. Основные параметры блоков питания HEP-240

Таблица 3. Основные параметры блоков питания EPS-45S

Таблица 4. Основные параметры блоков питания SGA12E

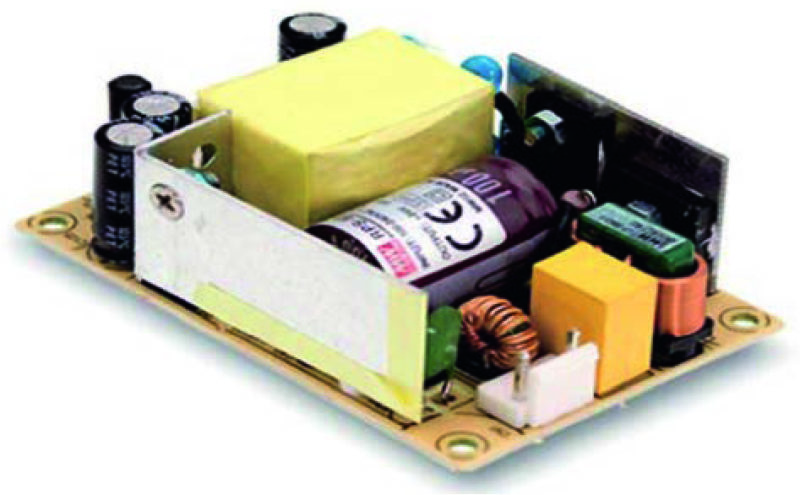

Рис. 4. Блок питания EPS-45S

Сферы применения – бытовые электронные приборы, средства телекоммуникаций, офисная аппаратура. Основные параметры адаптеров SGA12E мощностью 12 Вт приведены в табл. 4.
Дополнительную информацию о продукции компании Mean Well можно найти в сети Интернет по адресу: www.meanwell.com или в фирме VD MAIS, официальном дистрибьюторе Mean Well в Украине.
