Компания Mean Well выпустила новую серию драйверов светодиодов LCM-40TW (рис. 1), поддерживающих режим с постоянной выходной мощностью и позволяющих осуществлять подстройку белого .

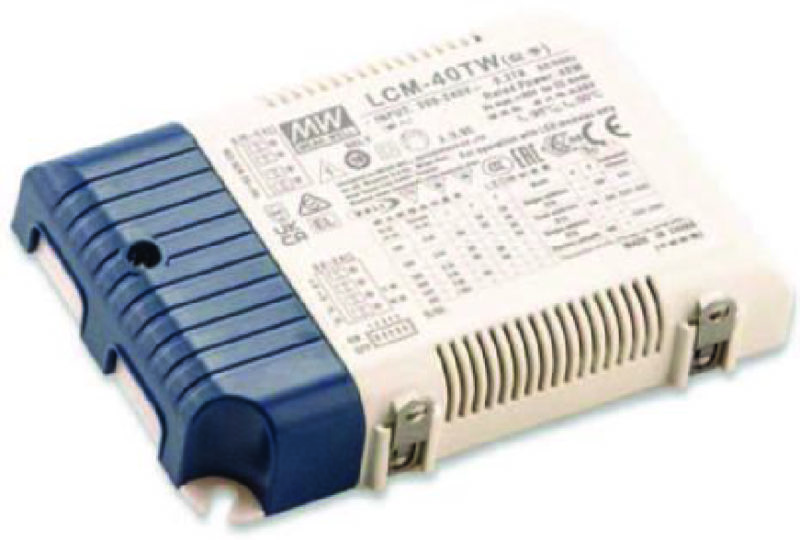

Рис. 1. Драйвер светодиодов LCM-40TW
в пластиковом корпусе класса II
Основные особенности драйверов :
• доступны устройства DALI типа 6 (DT6) и типа 8 (DT8)
• выходной ток регулируется DIP-переключателем в диапазоне 500…1050 мА
• пластиковый корпус и исполнение класса II без защитного заземления
• встроенный активный корректор коэффициента мощности (PFC)
• мощность, потребляемая без нагрузки, не превышает 0.5 Вт
• отсутствие мерцания света
• минимальный уровень затемнения 0.2%
• защита от короткого замыкания, перегрузки и перегрева
• срок службы >50 000 часов
• диапазон рабочих температур -30…80
• габаритные размеры 123.5 81.5 23 мм
• масса 240 г
• гарантия 5 лет.
Подробно характеристики драйверов приведены в табл. 1.
Функциональная схема драйвера LCM-40TW с двумя выходами приведена на рис. 2.
Источники питания LCM-40TW соответствуют рекомендациям основных европейских и международных стандартов по электромагнитной совместимости и безопасности (табл. 1). Гарантийный срок – пять лет.
На рис. 3 приведена зависимость выходного напряжения на выходе драйвера LCM-40TW от тока нагрузки (типичная кривая для драйвера светодиодов).

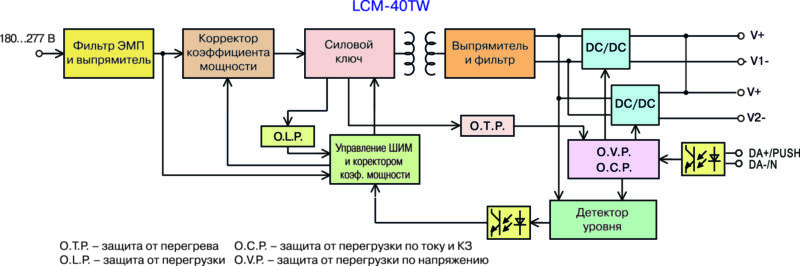

Рис. 2. Функциональная схема драйвера LCM-40TW с двумя выходами
Рис. 3. Зависимость выходного напряжения на
выходе драйвера LCM-40TW от тока нагрузки
Таблица 1. Технические характеристики драйверов светодиодов LCM-40TW
| Число выходных каналов | 1 | 2 |
| Выходные параметры | ||
| Постоянное напряжение | 20…50 В | 20…50 В |
| Напряжение без нагрузки | 53 В | 53 В |
| Номинальный ток нагрузки | 700 мА | 700 мА |
| Диапазон регулировки тока нагрузки | 500…1050 мА | 500…1050 мА |
| Выходная мощность | 40 Вт максимально | |
| Пульсации выходного тока | <2% | |
| Диапазон регулировки яркости | 0…100% | |
| Время включения | 500 мс/230 В (Ас) | |
| Входные параметры | ||
| Диапазон напряжений | 180…277В (АС), 260…390 В (DC) | |
| Частота сети | 47…63 Гц | |
| Коэффициент мощности (PF) | PF N 0.98/230 В (АС), PF N 0.95/277 В (АС) при полной нагрузке | |
| Коэффициент нелинейных искажений | THD < 10% (при нагрузке N 50%/230 В (АС); при нагрузке N 75%/277 В (АС)) | |
| КПД | 87% (при выходном напряжении 50 В и токе нагрузки 800 мА) | |
| Ток, потребляемый от сети | 0.23А / 230 В (АС) | |
| Пусковой ток | Холодный старт 20 А (twidth = 310 мс, измерено при 50% Ipeak) и напряжении 230 В (АС) | |
| Ток утечки | < 0.75 мА / 277 В (АС) | |
| Мощность, потребляемая в режиме | < 0.5 Вт (отключен режим диммирования) | |
| Системы защиты | ||
| Перегрузка по мощности | 105…135% (Рабочий режим автоматически восстанавливается после устранения неисправности | |
| Короткое замыкание | Рабочий режим автоматически восстанавливается после устранения неисправности | |
| Превышение допустимой температуры | Отключите напряжение на входе, снова включите питание для восстановления | |
| Условия работы | ||
| Диапазон рабочих температур | -30…80 ℃ | |
| Максимальная температура корпуса | 85 ℃ | |
| Относительная влажность | 20…90% без конденсации влаги | |
| Температура и влажность при хранении | -40…80℃, 10…95% RH | |
| Температурный коэффициент | ±0.03%/℃ (0…50 ℃) | |
| Вибрации | 10…500 Гц, 2g 10 минут/1 цикл, период повторения 60 минут по каждой оси X, Y, Z | |
| Рабочая высота над уровнем моря | до 2000 м | |
| Безопасность и электромагнитная совместимость | ||
| Стандарты безопасности | ENEC BS EN/EN61347-1, BS EN/EN61347-2-13(EL) приложение J для аварийных установок; BS EN/EN62384, GB19510.14, GB19510.1, EAC TP TC 004 | |
| Стандарты DALI | соответствуют IEC62386-101,102, 207(DT6),209(DT8),251 | |
| Прочность изоляции | вход/выход 3.75 кВ (АС) | |
| Сопротивление изоляции | вход/выход 100 МОм / 500 В (DC) / 25 ℃/ 70% RH | |
| Электромагнитная эмиссия | Соответствие требованиям BS EN/EN55015, BS EN/EN61000-3-2 класс С нагрузка N 60%); BS EN/EN61000-3-3; GB17743 и GB17625.1, E АС TP TC 020 ” | |
| Устойчивость к электромагнитным помехам | Соответствие требованиям BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547, уровень легкой промышленности (линия защиты от перенапряжений-линия 2 кВ); EАC | |
| Другие параметры | ||
| Среднее расчетное время между отказами | не менее 2111.7 тысяч часов Telcordia SR-332 (Bellcore); не менее 177.4 тысяч часов MIL-HDBK-217F (25 ℃) | |
| Габаритные размеры | 123.5×81.5×23 мм | |
| Масса/упаковка | 0.24 кг; 54 в упаковке/15 кг/ 1.12куб, фут, | |

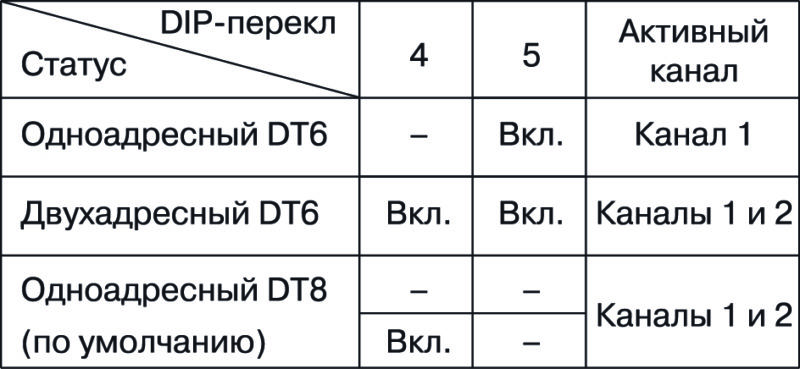

В табл. 3 и 4 приведены состояния DIP-переключателей в различных режимах работы для устройств DALI типа 6 (DT6) и типа 8 (DT8).
В драйверах LCM-40TW предусмотрено два способа регулировки яркости свечения: подачей внешнего постоянного напряжения и с помощью кнопки управления, как показано на рис. 4.
На рис. 5 приведена характеристика регулирования LCM-40TW, а на рис. 6 – динамический диапазон регулировки цветовой температуры. Драйверы могут эксплуатироваться при температуре окружающей среды от -30 до 45 °C и температуре корпуса -40…85 °C без использования принудительного обдува. Зависимости величины нагрузки от температуры окружающей среды и температуры корпуса приведена на рис. 7. В случае эксплуатации драйверов на высоте более 2000 м над уровнем моря максимальная рабочая температура снижается со скоростью 3.5 °С/1000 м (в режиме принудительного обдува вентилятором) или 5 °С/1000 м (если обдув не используется). Драйверы LCM-40TW выдерживают вибрации с ускорением до 2 g в диапазоне частот 10…500 Гц.
Рекомендованные значения входного напряжения в зависимости от нагрузки приведены на рис. 8.

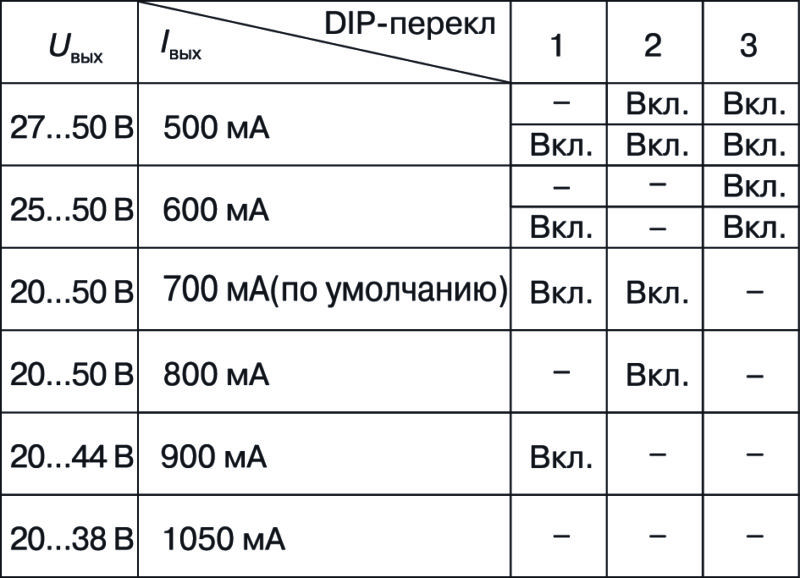

Таблица 2. Зависимость выходного напряжения и тока от положения первых
трех DIP-переключателей
Таблица 2. Зависимость выходного напряжения и тока от положения первых
трех DIP-переключателей
Рис. 4. Регулировка яркости светильников с помощью кнопки или управляющего напряжения

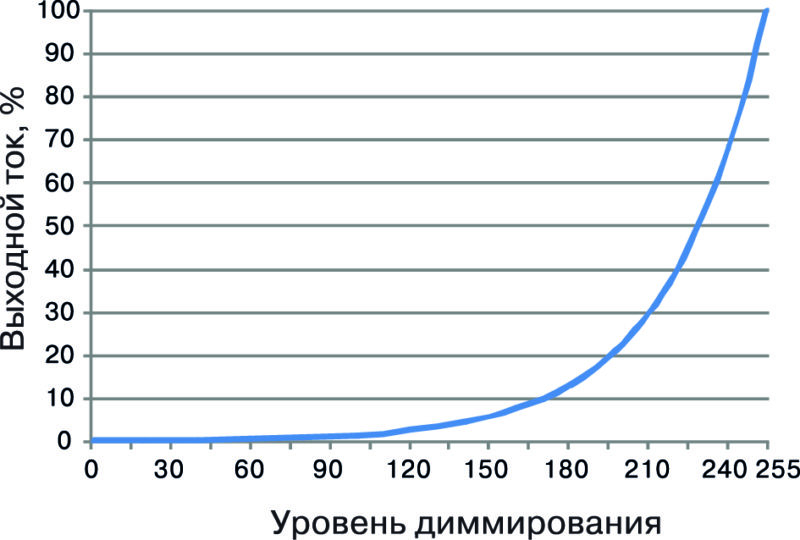

Рис. 5. Характеристики регулирования яркости LCM-40TW
Рис. 6. Характеристики регулирования цветовой температуры LCM-40TW
Рис. 7. Зависимости величины нагрузки от температуры окружающей среды (а) и температуры корпуса (б) драйверов LCM-40TW
Анализ графиков, приведенных на рис. 9-11, показывает, что наиболее эффективно драйверы работают при нагрузке более 50% от максимально допустимой. При напряжении сети 230 В коэффициент нелинейных искажений при нагрузке более 40% от максимальной не превышает 5%.

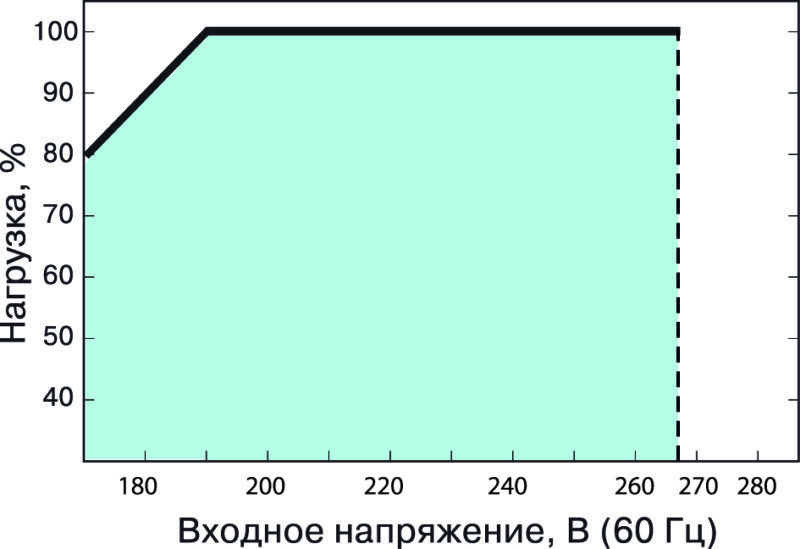

Рис. 8. Рекомендованные значения нагрузки в зависимости от входного напряжения для источников LCM-40TW
Коэффициент мощности при напряжении сети 230 В и нагрузке более 50% от максимальной не ниже 0.9 для тока нагрузки 1050 мА и 0.95 для тока нагрузки 500 мА.
Зависимость КПД от тока нагрузки выражена менее значительно. При напряжении сети 230 В и величине нагрузки 50% от максимальной значение КПД изменяется от 80% до 83% при изменении тока нагрузки в диапазоне 500…1050 мА.
Рис. 9. Зависимости коэффициента нелинейных искажений драйверов LCM-40TW
от нагрузки при разных значениях входного напряжения
Рис. 10. Зависимости коэффициента мощности драйверов LCM-40TW от нагрузки при разных значениях входного напряжения

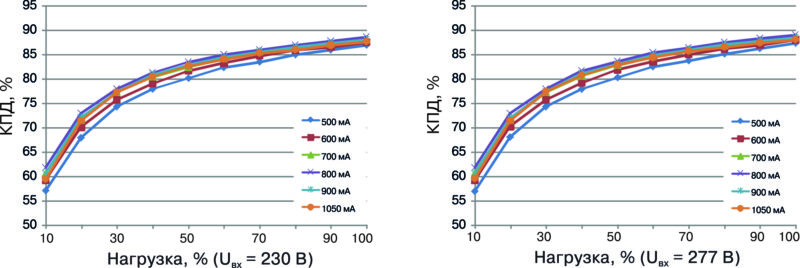

Рис. 11. Зависимости КПД драйверов LCM-40TW от нагрузки при разных
значениях входного напряжения
При увеличении напряжения сети до 277 В все эти показатели незначительно ухудшаются.
Размещение выходных контактов и DIP-переключателей LCM-40TW показано на рис. 12.
Информацию о новых источниках питания других серий можно найти на сайте компании Mean Well https://www.meanwell.com/news.aspx?c=1.

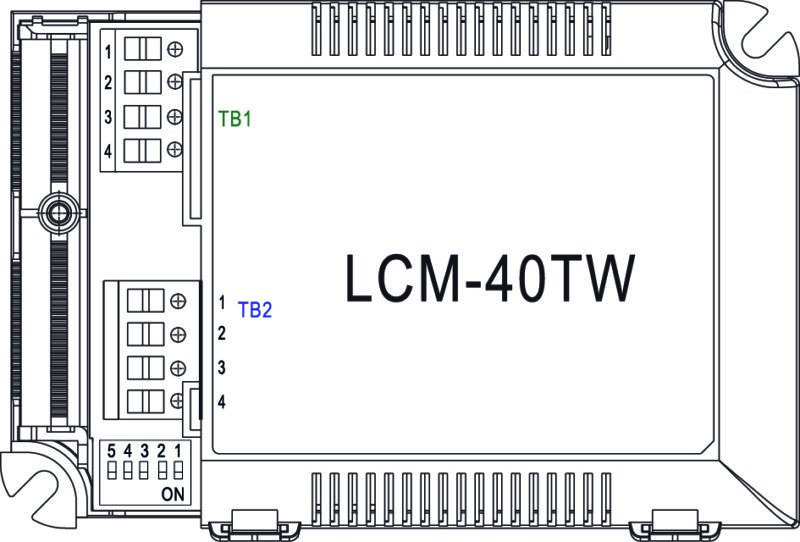

Рис. 12. Размещение выходных контактов и DIP-переключателей LCM-40TW
ЛИТЕРАТУРА
1.https://www.meanwell.com/newsInfo.aspx?c=1&i=1081
2.https://www.meanwell.com/webapp/product/search.aspx?prod=LCM-40TW
