Компания Mean Well, известный во всем мире производитель разнообразных блоков питания и драйверов светодиодов, анонсировала новые драйверы светодиодов – PWM-120, выходной мощностью 120 Вт и HBG-200 (200 Вт) .
Драйверы серии PWM-120 соответствуют классу защиты электротехнического оборудования IP67 (International Protection) и ориентированы на применение со светодиодными лентами в системах светодиодного освещения внутри помещений (в магазинах, офисах, промышленных цехах, театрах), а также для декоративной подсветки и пр. Драйверы соответствуют II классу защиты от поражения электрическим током.
Основные технические характеристики драйверов серии PWM-120 приведены в табл. 1, структура – на рис. 1. Новые драйверы обеспечивают максимальный выходной ток до 10 А. Драйверы работают в режиме стабилизации выходного напряжения (12, 24, 36 или 48 В). Мощность потребления в отсутствии нагрузки не более 0.5 Вт.
Рис. 1. Структура драйвера PWM-120
Встроенный активный корректор коэффициента мощности (PF) обеспечивает соответствие драйверов требованиям стандарта EN61000-3-2, кл. С. Коэффициент PF >0.96 при входном напряжении 230 В и токе нагрузки 100%.
Драйверы серий PWM-120-xx и PWM-120-xx-DA отличаются между собой лишь способом регулирования выходного тока.
Таблица 1. Основные технические характеристики драйверов светодиодов серии PWM-120
| Характеристика | Значение | |||
| Модель | PWM-120-12 | PWM-120-24 | PWM-120-36 | PWM-120-48 |
| Вход | ||||
| Диапазон входных напряжений, В | 90…305 переменного тока (47…63 Гц),
127…431 постоянного тока |
|||
| Входной ток, А (вх. напряж. перем. тока, В) | 1.3 (115), 0.65 (230), 0.55 (277) | |||
| Коэффициент мощности (PF), типов. | PF 0.97 (115 В), PF 0.96 (230 В), PF 0.94 (277 В) при нагрузке 100% | |||
| Коэффициент гармоник (THD), не более, % | 20 | |||
| КПД, типов., % | 88 | 90 | 90 | 90.5 |
| Ток утечки, не более, мА | 0.25 (277 В переменного тока) | |||
| Выход | ||||
| Номинальный выходной ток, А | 10 | 5 | 3.4 | 2.5 |
| Номинальное выходное напряжение, В | 12 | 24 | 36 | 48 |
| Номинальная выходная мощность, Вт | 120 | 120 | 122.4 | 120 |
| Защита от КЗ | + | |||
| Защита от перегрева | + | |||
| Регулирование тока | + | |||
| Электробезопасность, DALI, ЭМС | ||||
| Стандарты | UL8750 (type “HL”); CSA C22.2 No. 250.13-12; ENEC EN61347-1;
EN61347-2-13; EN62384; IP67; EN60335-1; IEC62386-101, 102, 207 for DA-Type only; EN55015; EN61000-3-2 Class C (при нагрузке 60%); EN61000-3-3; EN61000-4-2,3,4,5,6,8,11; EN61547 |
|||
| Прочность изоляции, кВ(перем. ток) | 3.75 (вход-выход) | |||
| Сопротивление изоляции, не менее, МОм | 100 (вход-выход, 500 В пост. тока, 25 °С, 70% отн. влажн.) | |||
| Надежность, окружающая среда, габаритные размеры | ||||
| Среднее расчетное время между отказами, мин., тыс. ч | MIL-HDBK-217F (25 °C) – 228.7 | |||
| Telcordia SR-332 (Bellcore) – 860.4 | ||||
| Диапазон рабочих температур, °С | -40…90 | |||
| Макс. температура корпуса, °С | 90 | |||
| Относительная влажность воздуха, % | 20…95 (без выпадения конденсата) | |||
| Габаритные размеры, мм | 191x63x37.5 | |||
| Масса, г | 970 | |||
| Гарантия | 5 лет | |||
В драйверах типа PWM-120-xx предусмотрена возможность плавного регулирования выходного тока с использованием или сигнала постоянного тока напряжением 0…10 В, или ШИМ-сигнала с регулируемой скважностью (типовое значение тактовой частоты 1.47 кГц), или с использованием переменного резистора. Сигналы управления уровнем выходного тока подаются на выводы драйвера «DIM+» и «DIM-» (рис. 2).

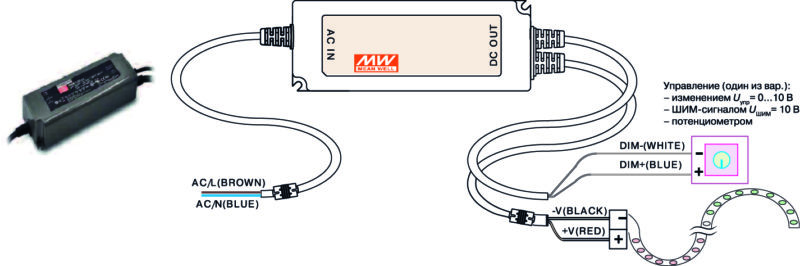

Рис. 2. Драйвер типа PWM-120
В драйверах типа PWM-120-xx-DA для регулирования выходного тока реализован стандартный двухпроводный цифровой интерфейс управления освещением DALI (Digital Addressable Lighting Interface). Для подключения изделий, поддерживающих интерфейс DALI, предназначены выводы «DA+» и «DA-».
В настоящее время существует несколько методов расчета среднего прогнозированного времени наработки между отказами (Mean Time Between Failures – MTBF). К ним относятся метод MIL-HDBK-217F и Telcordia Special Report (SR) -332 (Bellcore). В связи с тем, что существуют разные методы расчета, часто возникают проблемы при сравнении параметров надежности, приведенных в документации разных производителей.
MIL-HDBK 217 – это т.н. военный справочник Military Handbook 217, впервые представленный Министерством обороны США еще в 1961 году с целью стандартизации алгоритмов определения параметров надежности военного электронного оборудования, что в конечном счете могло бы способствовать повышению надежности разрабатываемых изделий. В стандарте, по сути, изложены два метода прогнозирования времени между отказами, а также общие подходы для сравнения показателей надежности схожих изделий.
Telcordia SR-332 (Bellcore). Первоначально этот метод определения надежности был разработан компанией Bellcore Communications Research отсюда и название Bellcore. Этот метод широко применяется при расчете показателей надежности телекоммуникационного оборудования. Впоследствии после приобретения компании Bellcore название метода было переименовано в Telcordia. В его основе лежат рекомендации справочника MIL-HDBK-217, однако алгоритмы были модифицированы, чтобы учесть особенности эксплуатации телекоммуникационного оборудования.
Конструктивно драйверы светодиодов серии PWM-120 выполнены в закрытом пластмассовом корпусе габаритными размерами 191×63×37.5 мм. Гарантийный срок пять лет.
Драйверы светодиодов семейства HBG-200 мощностью 200 Вт ориентированы на использование с подвесными светильниками в помещениях с высокими потолками (high-bay), при освещении сцен и архитектурной подсветке зданий и сооружений. Кроме того, эти драйверы можно использовать при освещении складов, теплиц, спортивных комплексов, тоннелей и пр. Габаритные размеры (диаметр × высота): 151.68×66.5 мм. Драйверы HBG-200 (рис. 3) отличаются круглой формой запатентованного алюминиевого корпуса (№ патента – CN202675221), выполняющего также роль теплоотвода.
Рис. 3. Драйверы типа HBG-200
Такая конструкция обеспечивает не только охлаждение корпуса, а также защищает печатную плату источника питания от механических повреждений, воздействия пыли и влаги.
Структура драйверов светодиодов HBG-200 приведена на рис. 4, варианты их использования – на рис. 5. Основные технические характеристики даны в табл. 2.
Таблица 2. Основные технические характеристики драйверов HBG-200
| Характеристика | Значение | ||
| Тип драйвера | HBG-200-36 | HBG-200-48 | HBG-200-60 |
| Вход | |||
| Диапазон входных напряжений, В | 90-305 переменного тока (47-63 Гц), 127-431 постоянного тока | ||
| Входной ток, А (вх. напряж. перем. тока, В) | 1.9 (115), 1.0 (230), 0.9(277) | ||
| Коэффициент мощности (PF), типов. | PF 0.98 (115 В), PF 0.95 (230 В), PF 0.92 (277 В) при нагрузке 100% | ||
| Коэффициент гармоник (THD), не более, % | 20 | ||
| КПД, типов., % | 92 | 93 | 93.5 |
| Ток утечки, не более, мА | 0.75 (277 В переменного тока) | ||
| Выход | |||
| Номинальный вых. ток, А | 5.5 | 4.1 | 3.3 |
| Номинальное ыых. напряжение, В | 36 | 48 | 60 |
| Номинальная вых. мощность, Вт | 198 | 196.8 | 198 |
| Диапазон регулировки вых. тока, А | 3.3…5.5 | 2.46…4.1 | 1.98…3.3 |
| Суммарная погрешность вых. напряжения, % | ±2 | ||
| Погрешность вых. напр., % при изменении | вх. напряжения 一 ±0.5 тока нагрузки 一 ±1 | ||
| Уровень пульсаций вых. напр., п-п, мВ | 250 | 250 | 350 |
| Защита от КЗ | + (с авт. восстановлением после устранения причины) | ||
| Защита от перегрузки по току | 95…108% іном в режиме СС (с авт. восстановлением после устранения причины) | ||
| Защита от перегрева | + (с авт. восстановлением после устранения причины) | ||
| Защита от перенапряжения | 41…47 В | 54…62 В | 65…75 В |
| с авт. восстановлением после устранения причины | |||
| Регулирование выходного тока | + | ||
| Электробезопасность, DALI, ЭМС | |||
| Стандарты | UL8750 (type “HL”), CSA C22.2 No.250.13-12, ENEC EN61347-1, EN61347-2-13, EN62384; GB19510.14, GB19510.1; IP65/IP67; IEC62386-101, 102, 207; EN55015, EN61000-3-2 Class C; EN61000-3-3; GB17625.1, GB17743;EN61000-4-2,3,4,5,6,8,11, EN61547 | ||
| Прочность изоляции, кВ (перем. ток) | 3.75 (вход-выход), 2.0 (вход-корпус), 0.5 (выход-корпус) | ||
| Сопротивление изоляции, не менее, МОм | Вход-выход, вход-корпус, выход-корпус: 100 (500 В пост. тока, 25 °С, 70% отн. влажн.) | ||
| Надежность, окружающая среда | |||
| Среднее расчетное время между отказами, мин., тыс. ч (MIL-HDBK-217F, 25 °C) | 252.3 | ||
| Диапазон температур, °С | рабочих – -40…85 | ||
| хранения – -40…80 (при отн. влажн. 10 …95%) | |||
| Макс. температура корпуса, °С | 85 | ||
| Температурный коэффициент, %/ | 0.03 (0…50 °C) | ||
| Относительная влажность воздуха, % | 20…95 (без выпадения конденсата) | ||
| Масса, г | 1530 | ||
| Гарантия | 5 лет | ||

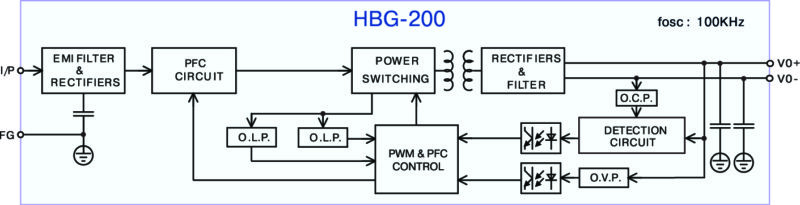

Рис. 4. Структура драйвера HBG-200

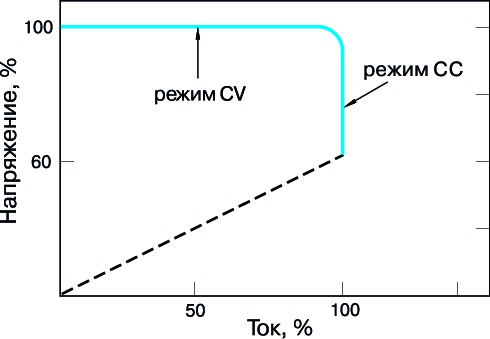

Встроенный активный корректор коэффициента мощности (PF) обеспечивает соответствие драйверов требованиям стандарта EN61000. Коэффициент PF >0.95 при входном напряжении 230 В и нагрузке 100%. Драйверы поддерживают работу (рис. 6) как в режиме стабилизации тока (Constant Current – CC), так и напряжения (Constant Voltage – CV). Суммарная погрешность выходного напряжения ±2%. Погрешность включает неточность заводской установки, а также отклонения, связанные с изменением входного напряжения и тока нагрузки.
Диапазон рабочих температур при естественном охлаждении -40…85 °С.

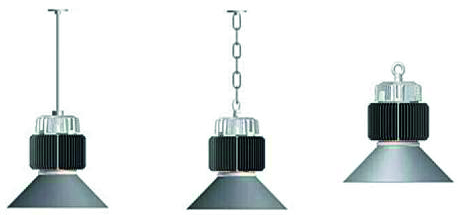

Рис. 5. Варианты использования драйверов HBG-200
Светодиодные драйверы HBG-200 снабжены средствами защиты от короткого замыкания, перенапряжения, перегрузки по току и перегрева, и соответствуют классу защиты электротехнического оборудования IP65/67.

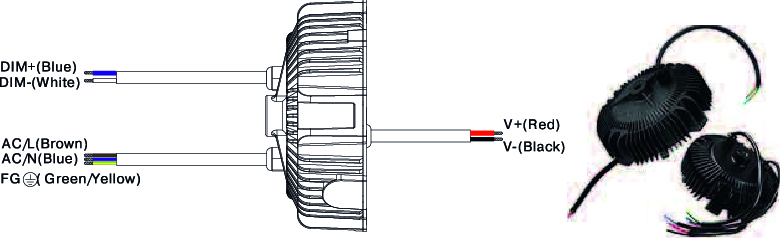

Рис. 6. Драйверы типа HBG-200
В драйверах типа HBG-200 предусмотрена возможность плавного регулирования яркости свечения светодиодов с использованием внешнего сигнала постоянного тока напряжением 0…10 В, ШИМ-сигнала или переменного резистора. В некоторых модификациях драйверов для регулирования яркости свечения светодиодов реализован стандартный двухпроводный цифровой интерфейс управления освещением DALI.
Дополнительную информацию о драйверах светодиодов, а также о продукции компании Mean Well можно найти в сети Интернет по адресу www.meanwell.com или в фирме VD MAIS – официальном дистрибьюторе Mean Well в Украине.
ЛИТЕРАТУРА
1. 120W PWM Output LED Driver PWM-120 series (www.meanwell.com).
2. 200W Constant voltage + constant current LED driver HBG-200 series (www.meanwell.com).
