ЭЛЕКТРОЛЮМИНЕСЦЕНТНЫЕ ДИСПЛЕИ КОМПАНИИ BENEQ ДЛЯ ЖЕСТКИХ УСЛОВИЙ ЭКСПЛУАТАЦИИ

24.10.2022 |

ВВЕДЕНИЕ

Финская компания BENEQ – ведущий поставщик промышленного оборудования для нанесения аэрозольных покрытий и производитель тонкопленочных электролюминесцентных дисплеев, ориентированных на применение в промышленном оборудовании, на транспорте (в метро, пассажирских поездах и локомотивах), в медицине, оборонной индустрии, а также в другом оборудовании, предназначенном для эксплуатации в жестких условиях окружающей среды [1, 2].
Благодаря высокой надежности и сочетанию электротехнических и оптических характеристик тонкопленочных электролюминесцентных дисплеев, их широко применяют в военной и гражданской авиации, судостроении, горной промышленности, военной технике, нефтегазодобывающем оборудовании и пр.
Использование фирменной технологии увеличения контрастности ICEBrite (Integrated Contrast Enhancement) обеспечивает высокое качество изображения при плохом освещении и позволяет получить контрастность изображения до 1000:1. При естественном дневном освещении сохраняется разборчивость изображения.
Компания BENEQ предлагает три вида продукции:
• тонкопленочные электролюминесцентные дисплеи (Thin Film Electroluminescent – TFEL) серии EL
• прозрачные электролюминесцентные дисплеи (Transparent Electroluminescent – TASEL) серии ELT
• тонкопленочное электролюминесцентное стекло.
TFEL-дисплеи состоят из твердотельной стеклянной панели, устройства управления и источника питания. Стеклянная панель содержит люминесцентный слой, расположенный между слоями диэлектрика и матрицей электродов из строк и столбцов. Пиксель, находящийся на пересечении строк и столбцов матрицы, излучает свет при приложении напряжения (рис. 1).

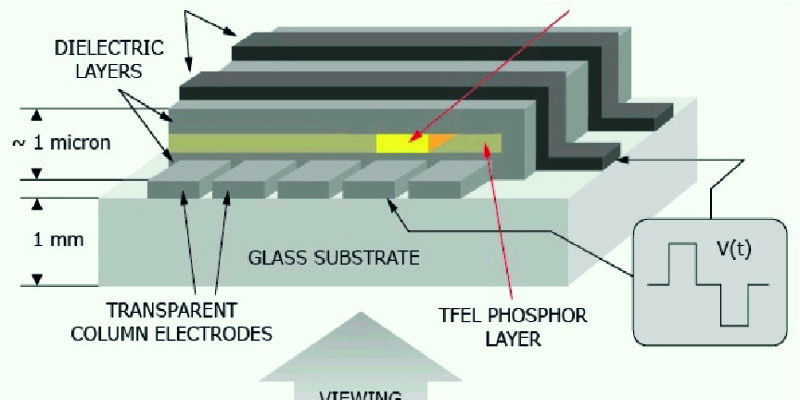

Рис. 1. Структура тонкопленочных электролюминесцентных дисплеев

Прозрачные дисплеи TASEL позволяют реализовать оригинальный дизайн приборов, который едва ли возможен при использовании обычных дисплеев. Прозрачные дисплеи ориентированы на высокотехнологичные приложения, а внешний вид и высокие оптические характеристики дисплеев делают продукт эксклюзивным, по крайней мере, в сравнении с другими традиционными решениями.
Тонкопленочное электролюминесцентное стекло дает возможность создавать дисплеи по заказу в соответствии с требованиями заказчика к их типоразмеру или форме.

TFEL-ДИСПЛЕИ

В сравнении с традиционными TFT-дисплеями, TFEL-дисплеи (рис. 2) отличаются широким диапазоном рабочих температур до -60…105 °С (при этом во всем диапазоне гарантируется время отклика не более 1 мс). Наработка до отказа в зависимости от модели составляет 30…100 тыс. ч. Почти все дисплеи предназначены для эксплуатации при относительной влажности воздуха до 93% и на высоте до 18 тыс. м над уровнем моря, дисплей EL480.240-R3 – на высоте от -3048 до 48768 м (IEC 68-2-13).

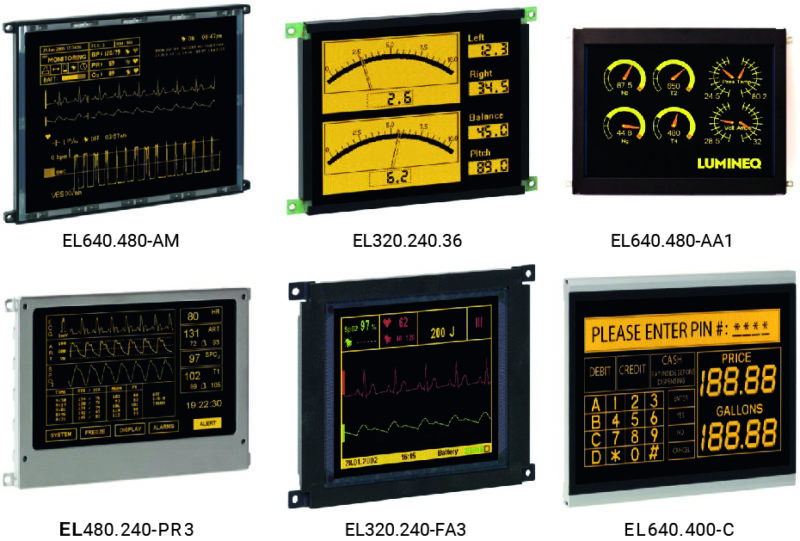

Рис. 2. TFEL-дисплеи

Компания BENEQ выпускает модели с размером по диагонали от 3.1 до 10.4 дюймов и форматом матрицы от 160×80 до 640×480 пикселей, отличающиеся конструктивным исполнением и габаритными размерами. Имеются также 7-сегментные индикаторы (EL40S). Яркость и контрастность зависит от модели. После эксплуатации в течение 100 тыс. ч яркость снижается не более чем на 15%.
Цвет пикселей – желтый. Имеются также модели многоцветных дисплеев (EL320.240-FA3 или EL640.480-AА1). Угол наилучшего обзора 179° при сохранении разборчивого изображения, контрастность до 1000:1 (например, EL320.240-FA3).
В табл. 1 приведены основные параметры тонкопленочных электролюминесцентных дисплеев со стандартным форматом матриц (320×240, 640×480 и др.). Кроме того, выпускаются дисплеи и с другими форматами. Это EL240.128.45 (240×128), EL320.256-F (320×256), EL512.256-H (512×256), EL640.400-C (640×400), EL640.400-CB (640×400) и др.

В таблице приведен стандартный диапазон рабочих температур. Выпускаются также модификации с расширенным диапазоном. Все дисплеи изготавливаются в корпусах, выдерживающих удары с максимальным ускорением до 100 g и длительностью до 6 мс (IEC 68-2-27), а также широкополосные (5…500 Гц) случайные вибрации со спектральной плотностью ускорения до 0.05 g2/Гц (IEC 68-2-36, IEC 68-2-64, Fdb, Fh). Характеристики удара и допустимых вибраций отличаются для разных моделей дисплеев.
Основные параметры тонкопленочного электролюминесцентного индикатора EL40S (рис. 3):
• габаритные размеры 138×56×21 мм
• размер экрана 110×26 мм
• высота символа 25.4 мм
• яркость 300 кд/м2
• контрастность 180:1 (при освещенности500 лк)
• потребляемая мощность 6 Вт
• напряжение питания 12 В
• диапазон рабочих температур -60…85 °С
• относительная влажность воздуха 93% (при 40 °С,
IEC 68-2-3)
• вибрации 0.05 g2/Гц в полосе 5…500 Гц (IEC 68-2-
36, Fdb)
• удар 100 g, 6 мс (IEC 68-2-27)
• наработка до отказа не менее 100 тыс. ч
• масса 150 г.

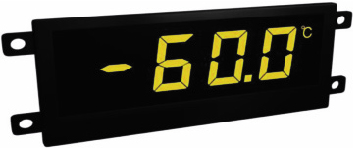

Рис. 3. Электролюминесцентный индикатор EL40S

Таблица 1. Основные параметры тонкопленочных электролюминесцентных дисплеев

Параметр

EL160.80.50

EL160.120.39 EL240.128.45 EL320.240.36 EL320.240.36-HB EL320.240-FA3
Габаритные разме­ры, мм

109x57x21

94x6x20 140x77x15 148x105x19 148x105x20

150x105x20.6

Размер экрана, мм

80×40

62.3×46.7 108×58 115×86 115×86

99.15×74.36

Формат матрицы, пикселей

160×80

160×120 240×128

320×240

Яркость кд/м2 (частота, Гц)

107 (240)

70 (150) 130 (240) 50 (120) 150 (250)

95

Контрастность (освещенность, лк)

50:1 (500)

59:1 (500) 32:1 (1000) 4.3:1 (10 000) 97:1 (500) 13:1 (5000) 31:1 (500) 90:1 (500) 8:1 (10 000) 2:1 (50 000)

1000:1 (0) 2.5:1 (20 000) 1.5:1 (75 000)

Размер пикселя, мм

0.5Х0.5

0.39×0.39 0.45×0.45 0.36×0.36 0.36×0.36

0.31×0.31

Цвет

желтый

16 цветов

Время отклика, мс

<1

Угол обзора, град.

179

Напряжение пита­ния, В

5: 12

5; 8…18 5: 12 5; 8…18

5; 8…18

Потребляемая мощность, Вт (ча­стота, Гц)

2.0 (60)

2.7 (120)

4.4 (240)

3.0 (150) 3.1 (120)

5.8 (240)

7.0 (120) 3.5 (120)

5.5 (250)

4.7

Диапазон рабочих температур, °С

-40…65

-50…70 -40…70 -40…65 -40…85

-50…85

Относительная влажность, % (стандарт)

93 (IEC 68-2-3)

Наработка до отка­за, тыс. ч

>50

>100

>50

Масса, г

77

65 115 183 183

198

Продолжение таблицы 1. Основные параметры тонкопленочных электролюминесцентных дисплеев

Параметр

EL480.240-R3

EL640.480-AA1 EL640.480-AF EL640.480-AG

EL640.480-AM

Габаритные размеры, мм

189x108x21.5

262x205x22 182x129x20 218x156x20

266x192x20

Размер экрана, мм

146.3×73.1

211.1×158.3 129.3×97.0 165.1×123.8

211.1×158.3

Формат матрицы, пикселей

480×240

640×480

Яркость кд/м2 (частота, Гц)

50 (120)

21 65 (120) 55 (120)

65 (120)

Контрастность (освещенность, лк)

50:1 (500)

10:1 (500) 50:1 (500) 33:1 (500)

40:1 (500)

Размер пикселя, мм

0.31×0.31

0.33×0.33 0.202 x 0.202 0.258×0.258

0.33×0.33

Цвет

желтый

красный/зеле- ный/желтый

желтый

Время отклика, мс

<1

Угол обзора, град.

179

140

179

Напряжение питания, В

5; 12

5; 12 5; 12 5; 12/5; 8…18

5; 12

Потребляемая мощность, Вт (частота, Гц)

6.5 (120)

10 4.5 (120) 6.5 (120)

11 (120)

Диапазон рабочих температур, °С

-25…65/-25…75

-25…65 -40…85 -40…85

-60…65

Относительная влажность, % (стан­дарт)

93 (IEC 68-2-3)

Наработка до отказа, тыс. ч

>100

>50

Масса, г

310

720 300 450

650

ПРОЗРАЧНЫЕ ДИСПЛЕИ TASEL

Электролюминесцентные прозрачные дисплеи серии ELT (TASEL) финской компании BENEQ позволяют реализовать оригинальный дизайн приборов, который едва ли возможен при использовании обычных дисплеев (табл. 2). Прозрачные дисплеи (рис. 4) ориентированы на высокотехнологичные приложения.
Компания BENEQ предлагает несколько моделей прозрачных TFEL-дисплеев для демонстрации их возможностей, а также для знакомства с технологией и концепцией нового поколения дисплеев. Это ELT15S-1500, ELT15S, ELT15S-Green, ELT24S-Round, ELT160.80.50 и ELT256.120.90. Дисплей ELT256.120.90 обеспечивает полную прозрачность экрана, благодаря чему можно улучшить функциональность изделия.
Дисплеи TASEL сочетают в себе все преимущества стандартных тонкопленочных электролюминесцентных дисплеев, т.е. надежность, прочность конструкции и прозрачность. Эти дисплеи ориентированы на применение в потребительской электронике и других сферах, в которых внешний вид приборов имеет первостепенное значение.
Кроме того, компания BENEQ поставляет тонкопленочное электролюминесцентное стекло, что дает возможность создавать заказные дисплеи в соответствии с требованиями заказчика к их типоразмеру или форме.

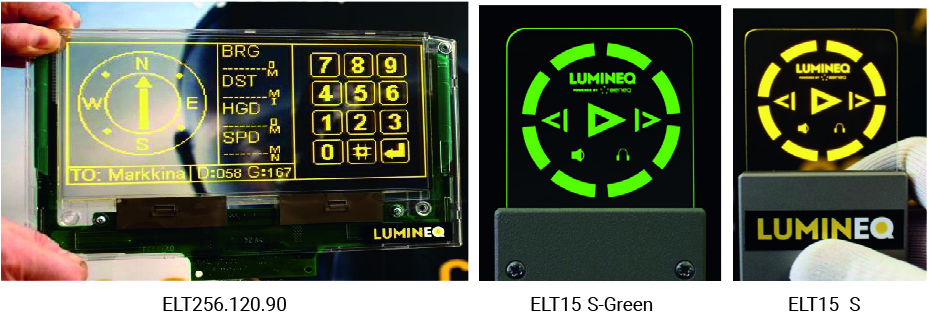

Рис. 4. Электролюминесцентные прозрачные дисплеи TASEL



Таблица 2. Основные параметры прозрачных
электролюминесцентных дисплеев

Параметр

ELT15S-1500

ELT15S ELT15S-Green ELT24S-Round ELT160.80.50

ELT256.120.90

Размер дисплея, мм

60x145x12

86x171x14 129×55

280×193.4×12.1

Размер экрана, мм

55x62x2.2

Диаметр экрана 86 мм 80×40

230.4×108

Яркость, кд/м2

1500

750 (1.67 кГц) 200 (1.5 кГц) 500 75 (240 Гц)

19 (60 Гц)

80 (240 Гц)

Формат матрицы, пикселей

160×80

256×120

Размер пикселя, мм

0.50×0.50

0.80×0.80

Прозрачность, %

> 80

прозрачный

73

Время отклика, мс

1

Угол обзора, град.

360

Цвет (TFEL)

зеленый

желтый

Напряжение питания, В

5; 24

Потребляемая мощность, Вт

< 3

2.0 (60 Гц)

4.4 (240 Гц)

17 (ном.)

36 (макс)

Разъем питания

Mini USB (USB 2.0)

Диапазон рабочих температур, °С

0…40

0…40

Гарантия

3 мес.

ЗАКЛЮЧЕНИЕ

Благодаря высокой надежности, а также сочетанию электротехнических и оптических характеристик TFEL-дисплеев, их широко применяют в военной и гражданской авиации, судостроении, горной промышленности, военной технике, нефтегазодобывающем оборудовании и др.
Дополнительную информацию о электролюминесцентных дисплеях компании BENEQ можно найти в сети Интернет по адресу: http://beneq.com или в фирме VD MAIS.
