ИМПУЛЬСНЫЙ DC/DC-ПРЕОБРАЗОВАТЕЛЬ С МАЛЫМИ ЭЛЕКТРОМАГНИТНЫМИ ПОМЕХАМИ ДЛЯ ЭЛЕКТРОННЫХ СИСТЕМ УПРАВЛЕНИЯ АВТОМОБИЛЕМ

17.02.2023 |

Электронная система поддержки управления автомобилем (ADAS) широко применяется в современных легковых и грузовых автомобилях. Эта система повышают безопасность управления автомобилем, своевременно предупреждая водителя о таких нарушителях дорожного движения как пешеходы, велосипедисты или другие транспортные средства. Кроме того, системы типа ADAS обеспечивают функцию круиз-контроль. Конечная цель таких систем – автоматическое управление автомобилем без участия человека. Как ожидается, массовый выпуск таких автомобилей начнется через пять-десять лет.
Система ADAS включает несколько типов микропроцессоров, которые обрабатывают сигналы встроенных в автомобиль многочисленных датчиков. Питание системы ADAS обеспечивает основной аккумулятор автомобиля, напряжение которого составляет от 9 до 18 В. Однако в ряде случаев диапазон этих напряжений может составлять от 3.4 до 42 В, а в некоторых случаях и до 65 В. Для того, чтобы обеспечить стандартный уровень напряжения питания 3.3 и 5 В, в системе ADAS используются DC/DC-преобразователи, причем частота коммутации таких преобразователей достигает 2 МГц. Сигнал такой высокой частоты является источником электромагнитных помех, причем помехи могут распространяться по электрическим цепям или излучаться в пространство. Для уменьшения уровня помех в системах ADAS используются фильтры. Кроме того, основные электронные узлы системы ADAS, излучающие электромагнитные помехи, могут быть помещены в защитный экран.

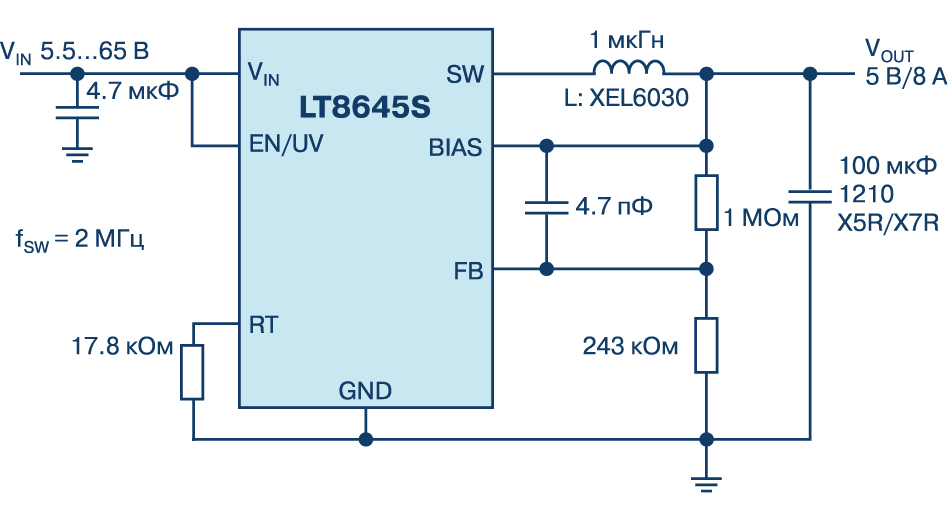

Рис. 1. Типовая схема включения
DC/DC-преобразователя LT8645S

высоковольтное напряжение, диапазон которого составляет от 3.4 до 65 В. Как следует из рис. 1, DC/DC-преобразователь представляет собой одноканальное устройство с максимальным выходным током 8 А и напряжением на выходе 5 В. Частота коммутации преобразователя программируется в пределах от 200 кГц до 2 МГц. Совместно с внешними компонентами преобразователь LT8645S обеспечивает минимально возможный уровень излучаемых помех, как показано на рис. 2.

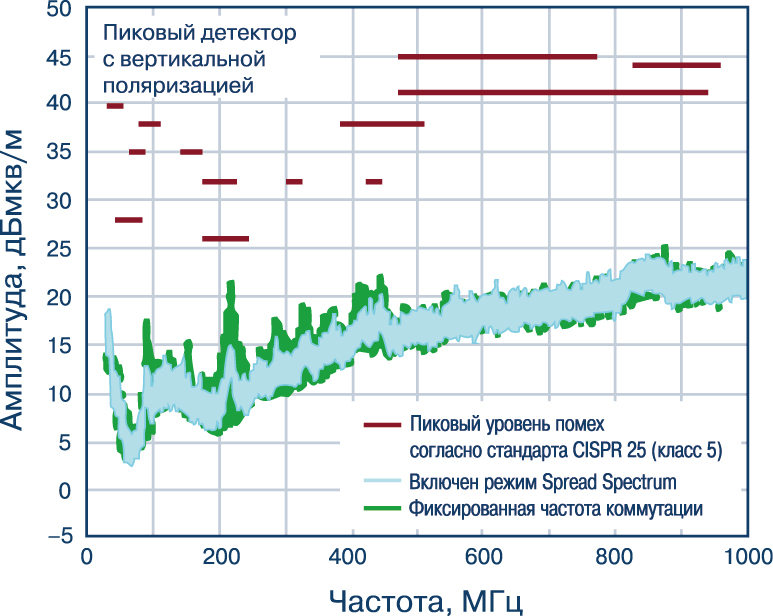

Рис. 2. Спектры электромагнитных помех
DC/DC-преобразователя LT8645S

Следует отметить, что уровень помех этого преобразователя соответствует требованиям стандарта CISPR 25, класс 5 по электромагнитной совместимости технических средств, используемых на подвижном транспорте.

ВЫВОДЫ
При проектировании систем типа ADAS для автоматического управления автомобилем необходимы высококачественные DC/DC-преобразователи с минимальным уровнем излучаемых электромагнитных помех и широким диапазоном входных напряжений. Таким преобразователем является ИМС компании Analog Devices LT8645S.
