LED-ДРАЙВЕРЫ ДЛЯ МОЩНОЙ ВСПЫШКИ В СИСТЕМАХ МАШИННОГО ЗРЕНИЯ

В системах машинного зрения используются короткие вспышки света высокой яркости для фиксации и отображения быстроменяющихся изображений. Такие системы применяются для контроля технологических процессов на промышленных конвейерах с целью выявления в реальном времени дефектных изделий. Инфракрасная и лазерная вспышки используются в системах машинного зрения для контроля движущихся объектов, включая их положение в пространстве.
Кроме того, системы машинного зрения используются в различных охранных системах.
К основным проблемам таких систем относится формирование мощных импульсов тока до 3-4 А через светодиоды и светодиодные матрицы длительностью не более нескольких микросекунд, причем вспышки света, формируемые светодиодами, должны распространяться в интервале времени от 100 мс до нескольких секунд. Современные драйверы светодиодов формируют короткие ШИМ-импульсы тока не более 1 А.
Новый быстродействующий драйвер матрицы светодиодов LT3932, предназначенный для организации вспышки в системах машинного зрения, обеспечивает на выходе ток до 2 А. Интервал времени между мощными короткими импульсами тока в таких системах может составлять от нескольких секунд до 24 часов.
Для формирования тока на выходе драйвера величиной более 3 А предусмотрено параллельное включение драйверов (рис. 1), что обеспечивает формирование импульсов тока не менее 3 А длительностью не более 10 мкс.

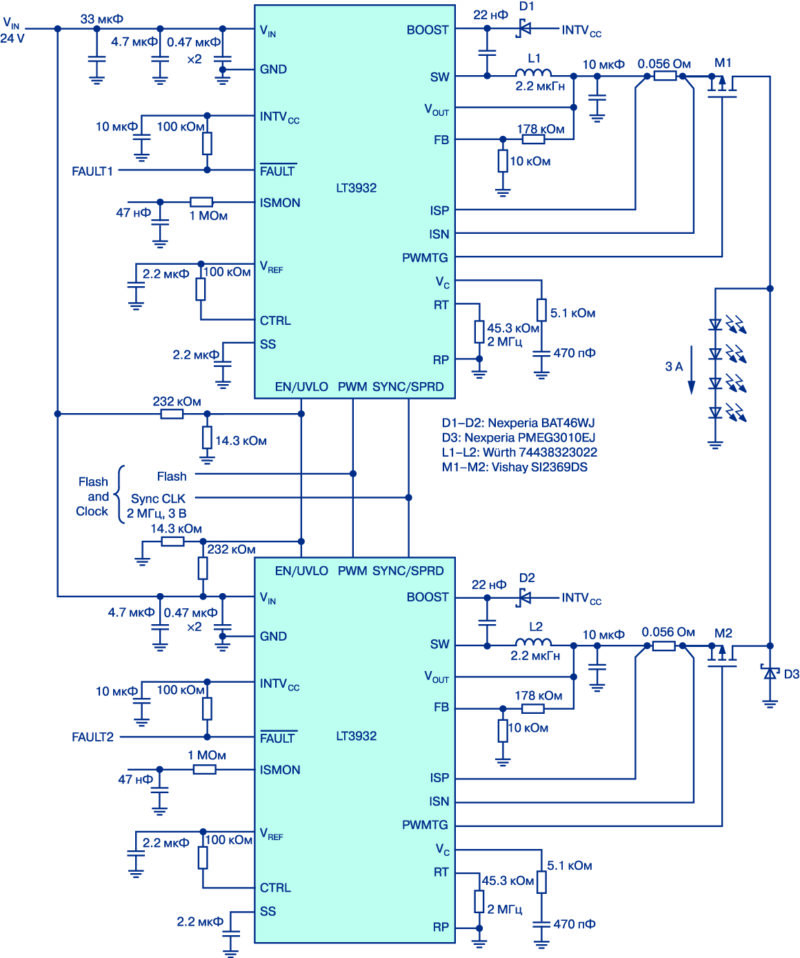

Рис. 1. Параллельное включение LED-драйверов для
управления вспышкой в системе машинного зрения

На рис. 2 приведены временные диаграммы работы двух, параллельно включенных драйверов светодиодов типа LT3932, формирующих импульсы тока величиной 3 А и длительностью 10 мкс, причем на рис. 2,а представлены ШИМ-сигналы с несущей частотой 100 Гц (период – 10 мс), а на рис. 2,б – ШИМ-сигналы частотой 1 Гц (период – 1 с).

Рис. 2. Временные диаграммы работы параллельно включенных LED-драйверов с несущей частой ШИМ-сигналов 100 Гц (а) и 1 Гц (б)

Пример применения рассмотренной системы машинного зрения, установленной на промышленном конвейере, приведен на рис. 3.

Рис. 3. Пример промышленного применения
системы машинного зрения

ВЫВОДЫ
На основе параллельно включенных LED-драйверов LT3932 может быть реализована вспышка для системы машинного зрения с длительностью импульса тока не более 10 мкс и величиной тока не менее 3 А.
