Маркировочные изделия компании TYCO ELECTRONICS, часть 2

13.11.2023 |

В статье приведены основные характеристики изделий компании Tyco Electronics, предназначенных для маркировки проводов и кабелей.

А. Мельниченко

Компания Tyco Electronics является мировым лидером в производстве современных средств маркировки проводов и кабелей. Она выпускает в широкой номенклатуре стандартные и заказ­ные самоклеящиеся маркировочные элементы, в том числе с нанесенными надписями [1]. В насто­ящей статье продолжен обзор средств маркиров­ки компании Tyco Electronics, начатый в [2].

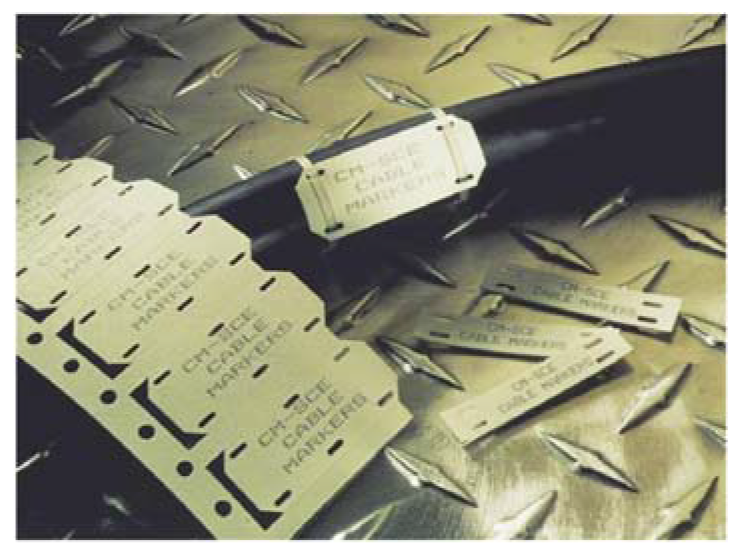

ПОЛИОЛЕФИНОВЫЕ ЯРЛЫКИ CM-SCE ДЛЯ МАРКИРОВКИ КАБЕЛЕЙ

Прикрепляемые к кабелю плоские и жест­кие ярлыки CM-SCE могут использоваться для маркировки кабелей и жгутов проводов боль­шого диаметра, в том числе в военной и косми­ческой технике. Для крепления ярлыков ис­пользуются стяжки.

Ярлыки по своим характеристикам соответ­ствуют требованиям стандартов SAE AS81531 4.6.2 и MIL-STD-202F.

Особенности ярлыков CMSCE:

  • крепление стяжками, что позволяет просто устанавливать ярлыки на кабелях и жгу­тах большого диаметра, а также легко за­менять или удалять их при необходимости невоспламеняемость, высокая устойчи­вость к истиранию, механическим нагруз кам, воздействию жидкостей, масел и раст­ворителей
  • долговечность нанесенных обозначений
  • диапазон рабочих температур -55…135 °C.

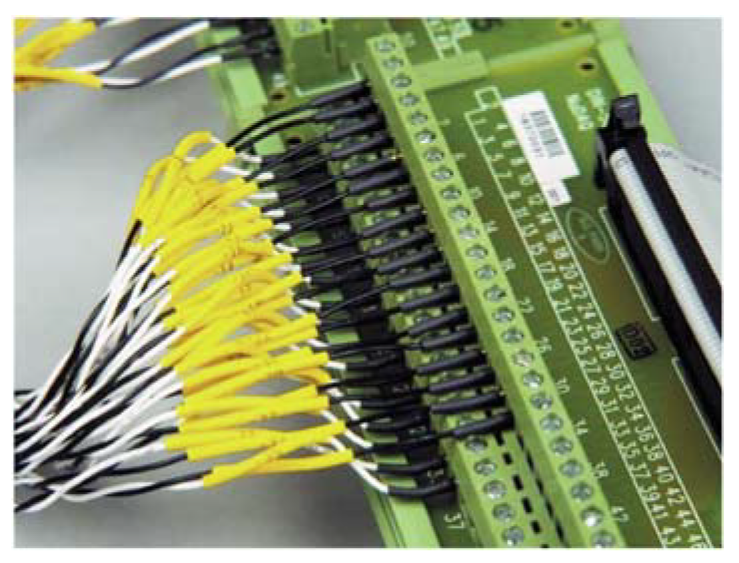

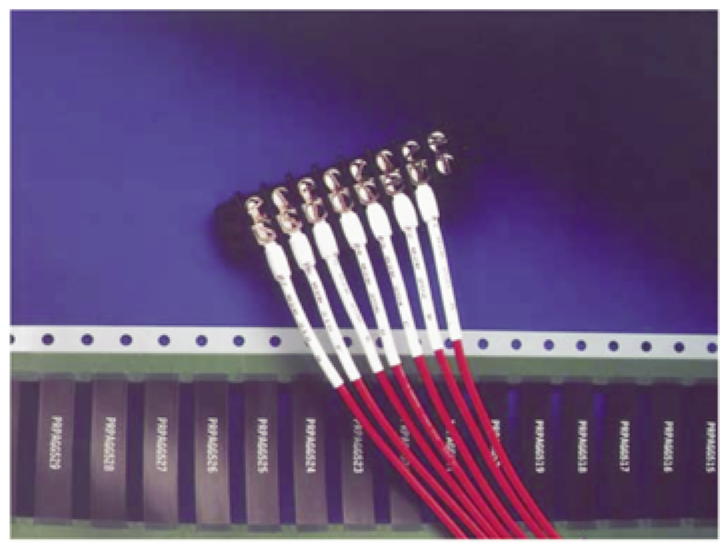

ТЕРМОУСАДОЧНЫЕ ТРУБКИ HS ДЛЯ МАРКИРОВКИ ПРОВОДОВ

Тонкостенные негорючие термоусадочные трубки HS из сшитого радиацией полиолефина предназначены для маркировки проводов и ка­белей. Для нанесения на них обозначений используется принтер. Трубки поставляются отрезками, закрепленными на бумажных лис­тах. Коэффициент усадки трубок HS составля­ет 2:1. Трубки могут использоваться в различ­ных отраслях, в том числе в военной технике.

По техническим характеристикам и исполь­зуемым материалам трубки удовлетворяют тре­бованиям стандарта SAE AMS-DTL-23053/5, класс 1.

Особенности трубок HS:

  • коэффициент усадки 2:1 (возможна постав­ка трубок с коэффициентом усадки 3:1)
  • длина поставляемых отрезков 38, 50 и 152 мм, диаметр до усадки от 4 до 38.1 мм
  • негорючие, соответствуют стандартам ASTMD 2671 и UL 224 (п. 14)
  • выпускаются трубки для одно- или двусто­ронней печати на стандартном матричном принтере (возможна поставка трубок для печати на термопринтере)
  • выдерживают действие температуры
  • +175 °C в течение 168 часов или +250 °C в течение 4 часов без ухудшения свойств
  • диапазон рабочих температур -55…135 °C.

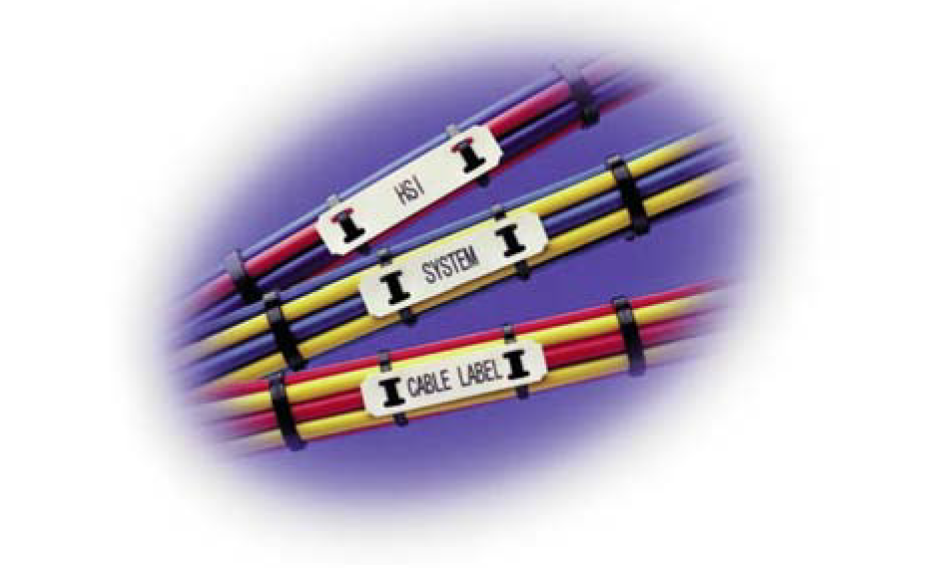

ЯРЛЫКИ HL ДЛЯ МАРКИРОВКИ КАБЕЛЕЙ

Предназначенные для идентификации кабе­лей и жгутов проводов, эти ярлыки пригодны для работы при окружающей температуре от -55 до 135 °C. Ярлыки легко крепятся стандартны­ми кабельными стяжками. Поставляются ук­репленными на сложенную гармошкой или свернутую в рулон бумажную ленту. Размеры ярлыков (ДхШ) – от 45.0x10.4 до 90.0x25.3 мм.

Выпускается два вида ярлыков: для печати на матричном или термопринтере.

Особенности ярлыков HL:

  • выдерживают действие температуры +175 °Cв течение 168 часов или +250 °Cв течение 4 часов без ухудшения свойств
  • возможна поставка ярлыков различного цвета
  • диапазон рабочих температур -55…135 °C.

ТЕРМОСТОЙКИЕ ЯРЛЫКИ HT CMSCE ДЛЯ МАРКИРОВКИ КАБЕЛЕЙ

Крепящиеся на кабель плоские и жесткие ярлыки НТ CM-SCE могут использоваться для маркировки кабелей и жгутов проводов боль­шого диаметра, эксплуатируемых в условиях высоких температур, а также в космической технике, где важен малый объем выделяемых газов в условиях высокого вакуума. Крепятся ярлыки с помощью кабельных стяжек.

Характеристики ярлыков соответствуют требованиям стандартов SAE AS81531 4.6.2 и MIL-STD-202F.

Особенности ярлыков HT CMSCE:

  • крепление стяжками, обеспечивающее воз­можность легкой установки ярлыков на кабели любого диаметра, а также их прос­тую замену
  • негорючие
  • высокая устойчивость к истиранию, меха­ническим нагрузкам, действию жидкостей, масел и растворителей
  • малый объем выделяемых газов в условиях высокого вакуума
  • долговечность нанесенных обозначений
  • диапазон рабочих температур -55…225 °
