Миниатюрные DC/DC-преобразователи серии RW2 с высокой удельной мощностью

17.04.2024 |

В  статье (даны основные характеристи­ки миниатюрных DC/DC-преобразователей серии RW2, отличающихся вы­сокой удельной мощностью, широким диапазоном входного напряжения, высокой прочностью изоляции и предназначенных для работы в жестких условиях эксплуатации.



Известная на рынке электроники уже более 35 лет, компания Recom за последние 20 лет заняла на нем лидирующее место в разработке и производстве DC/DC-преобразователей мощ­ностью до 60 Вт, а в последнее время начала, кроме того, выпуск AC/DC-преобразователей и драйверов светодиодов, в чем также преуспе­ла.

Продукция компании Recom находит самое широкое применение в разных областях элек­троники во всем мире. Изделия компании от­личаются высокой надежностью, соответ­ствуют международным стандартам по элек­тромагнитной совместимости и рассчитаны на эксплуатацию в широком диапазоне темпера­тур окружающей среды.

Постоянно работая над созданием новых изделий, отвечающих самым современным требованиям, разработчики компании на­правляют свои усилия на уменьшение габари­тов новых модулей электропитания, увеличе­ние прочности их изоляции и расширение диапазона входного напряжения. Наглядным подтверждением справедливости вышеска­занного являются вновь созданные DC/DC- преобразователи серии RW2 с выходной мощностью 2 Вт, имеющие высокую удель­ную мощность и соответственно малые габа­риты (корпус mini DIP16, DIP16 или SMD), диапазон входного напряжения 2:1, один или два выхода, прочность изоляции 1, 2 или 3 кВ, диапазон рабочих температур от -40 до 85 °С. Номеклатура преобразователей серии RW2 включает модели с номинальным значе­нием входного напряжения 5, 12, 24 и 48 В, выходным напряжением 3.3, 5, 12, 15 В (при одном выходе) и ±5, ±9, ±12, ±15 B (при двух выходах). Это обеспечивает возможность их применения, с учетом сказанного ранее, в са­мом современном промышленном и медицин­ском оборудовании, для которого кроме тех­нических параметров весьма существенным приоритетом при выборе являются габарит­ные размеры источника питания и возмож­ность его установки непосредственно на пе­чатную плату для архитектуры PoL (Power- on-Load), предусматривающей размещение источника питания в непосредственной бли­зости от нагрузки.

Дополнительным достоинством преобразо­вателей RW2 является их соответствие требо­ваниям директивы RoHS, ограничивающей применение в электронной технике вредных для окружающей среды материалов, включая свинец.

Следует подчеркнуть, что высокая удель­ная мощность преобразователей является ре­зультатом найденных разработчиками ориги­нальных схемотехнических и конструктив­ных решений, обеспечивающих КПД до 83%, что, несомненно, является большим достиже­нием для источников со столь малой выходной мощностью, особенно ценным с учетом уже­сточения требований к энергоемкости изделий электроники.

Не менее важными эксплуатационными преимуществами преобразователей серии RW2 перед лучшими аналогами являются воз­можность их работы во всем диапазоне рабо­чих температур от -40 до 85 °С при полной нагрузке, как видно из графика рис. 1, а также наличие защиты от продолжительного КЗ.

Основные параметры и технические харак­теристики преобразователей серии RW2 при­ведены в табл. 1, 2.

Наличие различных конструктивных ис­полнений модулей серии RW2, габаритные размеры которых приведены на рис. 2, позво­ляет разработчикам электронной техники сде­лать оптимальный выбор компоновки печатной платы и способа монтажа на нее модуля RW2.

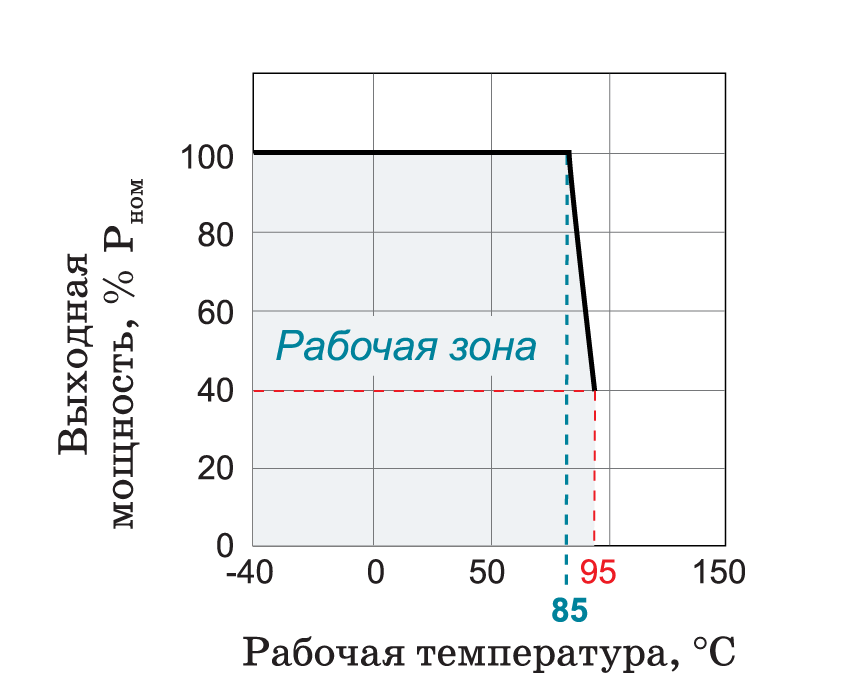

Рис. 1. График зависимости выходной мощности преобразователя серии RW2 от температуры окружающей среды

Таблица 1. Основные параметры DC/DC-преобразователей серии RW2

Тип преобразователя (корпус DIP16/Mini/SMD) Входное напряж., В Выходное напряжение, В Ток нагрузки, мА КПД, % Емкость нагр., макс., мкФ
RW2-053.3S (H2/H3) 5(4.5-9) 3.3 500 68 1000
RW2-0505 S/D (H2/H3) 5 / ±5 400 / ±200 73 / 73 1000 / ±470
RW2-0509D (H2/H3) ±9 ±111 74 ±220
RW2-0512 S/D (H2/H3) 12 / ±12 166 / ±83 75 / 75 220 / ±100
RW2-0515 S/D (H2/H3) 15 / ±15 134 / ±67 75 / 75 100 / ±47
RW2-123.3S (H2/H3) 12 (9-18) 3.3 500 69 1000
RW2-1205 S/D (H2/H3) 5 / ±5 400 / ±200 75 / 75 1000 / ±470
RW2-1209D (H2/H3) ±9 ±111 78 ±220
RW2-1212 S/D (H2/H3) 12 / ±12 166 / ±83 80 / 80 220 / ±100
RW2-1215 S/D (H2/H3) 15 / ±15 134 / ±67 80 / 80 100 / ±47
RW2-243.3S (H2/H3) 24 (18-36) 3.3 500 70 1000
RW2-2405 S/D (H2/H3) 5 / ±5 400 / ±200 78 / 78 1000 / ±470
RW2-2409D (H2/H3) ±9 ±111 81 ±220
RW2-2412 S/D (H2/H3) 12 / ±12 166 / ±83 83 / 83 220 / ±100
RW2-2415 S/D (H2/H3) 15 / ±15 134 / ±67 83 / 83 100 / ±47
RW2-483.3S (H2/H3) 48(36-72) 3.3 500 73 1000
RW2-4805 S/D (H2/H3) 5 / ±5 400 / ±200 76 / 78 1000 / ±47
RW2-4809D (H2/H3) ±9 ±111 81 ±220
RW2-4812 S/D (H2/H3) 12 / ±12 166 / ±83 81 / 83 220 / ±100
RW2-4815 S/D (H2/H3) 15 / ±15 134 / ±67 81 / 83 100 / ±47



Таблица 2. Основные технические характеристики DC/DC-преобразователей серии RW2

Наименование параметра Значение
Выходная мощность, Вт 2
Диапазон входных напряжений, В “5” (4.5-9), “12” (9-18), “24” (18-36), “48” (36-72)
Выходные напряжения, В один выход 3.3, 5, 12, 15
два выхода ±5, ±9, ±12, ±15
Погрешность установки выходного напряжения, % Uном ±2, типов.
Отклонение вых. напряжения, % Uном, при изменении входного напряжения ±0.5, макс.
Отклонение U вых, % Uhom, при изменении тока нагрузки (20-100% 1ном) ±0.5, типов.
Уровень выходных шумов и пульсаций, п-п, мВ 50, макс.

(в полосе до 20 МГц)

Частота преобразования, кГц (при 100% Iнаг ) 100, мин.; 700, макс.
КПД, % (при 100% I нагр) 70, мин.; 80, типов.
Прочность изоляции, кВ, в течение 1 с ( – / Н2 / Н3) 1 / 2 / 3
Емкость изоляции, пФ 30, макс.
Сопротивление изоляции, ГОм 1, мин.
Наработка до отказа, 103 ч (согласно MIL-HDBK 217F при 25 / 85 °С) 4366 / 658
Защита от КЗ Продолжительная
Диапазон температур, °С рабочих -40…85
хранения -55…125
Температура корпуса, °С 100, макс.
Масса, г 6.4

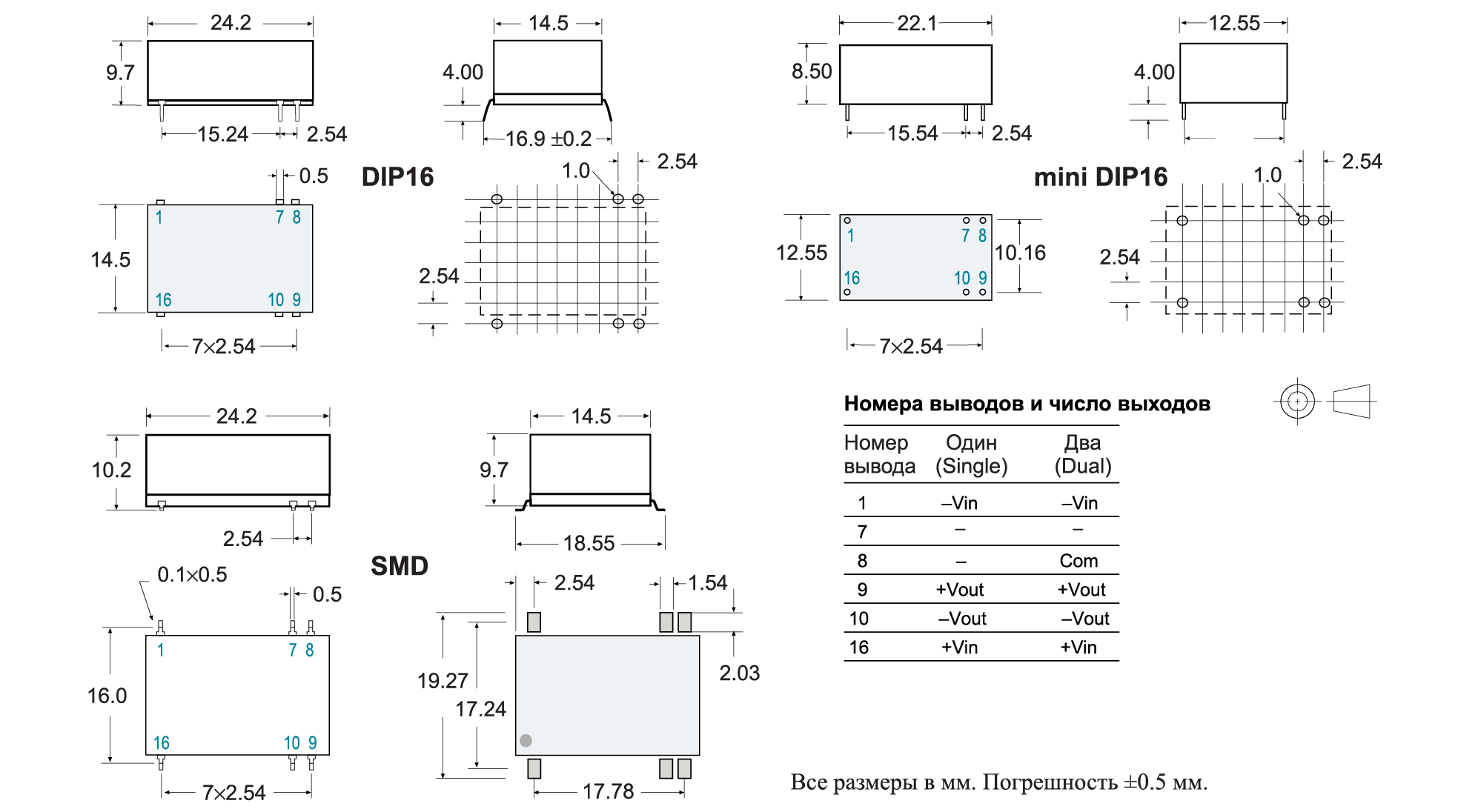

Рис. 2. Габаритные размеры корпусов различных модификаций DC/DC-преобразователей серии RW2

Немаловажным достоинством преобразова­телей серии RW2, о котором также нельзя не упомянуть, является то, что они входят в се­рию ECONOLINE изделий компании Recom, отличающихся невысокой ценой и имеющих малые сроки поставки благодаря наличию различных моделей этой серии на складе Recom.
