Модули DC/DС-преобразователей серии RPM

В статье даны основные технические характеристики и параметры модулей серии RPM с выходной мощностью 30, 40 и 60 Вт, выполненных на базе DC/DC-преобзователей серии RP30/40/60.

Г. Местечкина

Широко известная компания Recom, спе­циализирующаяся на разработке и выпуске AC/DC- и DC/DC-преобразователей малой мощности, постоянно расширяет номенклату­ру выпускаемых изделий. Причем, усилия разработчиков компании Recom направлены не только на создание новых моделей преобра­зователей, но и на выпуск автономных конструктивно законченных модулей блоков питания (БП), составной частью которых кро­ме DC/DC-преобразователя является входной предохранитель, пассивный входной фильтр, индикатор наличия напряжения на выходе, потенциометр для регулировки выходного напряжения, а также теплоотвод. Кроме того, наличие в кожухе модуля специальных отвер­стий для его крепления на печатную плату или DIN-рейку с помощью винтов упрощает сборку блока, в который входит этот БП. Та­кое решение позволяет разработчикам элект­ронного оборудования, предназначенного для эксплуатации в условиях воздействия перепа­дов температуры окружающей среды и вибра­ций, применять эти модули блоков питания в новых разработках. Таким путем обеспечива­ется сокращение сроков разработки, а также исключается необходимость сертификации блока питания, неизбежная при его ориги­нальном конструктивном исполнении. Кроме того, простота и надежность крепления моду­ля дополняют преимущества его использова­ния в новых разработках. Именно о таких мо­дулях серии RPM30/40/60 , выполненных на базе DC/DC-преобразователей RP30/40/60 и соответствующих требованиям стандартов для военной техники по устойчивости к воз­действию термоударов и вибраций, пойдет речь в статье.

Ранее мы писали о преобразователях серии RP30 и их модификациях, поэтому в настоящей публикации приведены только ос­новные характеристики новых модулей, поз­воляющие разработчику сделать выбор моду­ля, необходимого для создания новых или мо­дернизации выпускаемых изделий.

Серия модулей RPM30/40/60 включает модели с выходной мощностью 30, 40 и 60 Вт, рассчитанные на входные напряже­ния 12, 24 или 48 В с изменением уровня это­го напряжения в два (2:1) или четыре (4:1) раза, последние с суффиксом “W” в обозначе­нии. Модули серии RPM30 имеют модели с одним или двумя выходами, RPM40 – с од­ним, двумя или тремя выходами, RPM6O – модели с одним выходом.

Номинальные значения выходных напряже­ний: 3.3, 5, 12 и 15 В – для моделей с одним вы­ходом (S); ±12 и ±15 В – для моделей с двумя выходами (D); 5, ±12 и 5, ±15 В – для моделей с тремя выходами (Т). В модулях с одним и двумя выходами обеспечивается возможность регули­ровки выходного напряжения в пределах ±10% ином вращением оси потенциометра (Trim), вы­веденной на лицевую панель, на которой также установлены предохранитель, светодиод инди­кации наличия напряжения на выходе модуля и дроссель входного фильтра помех (см. рису­нок). Все модели имеют защиту от понижения входного напряжения, повышения выходного напряжения, перегрузки и КЗ по выходу, а так­же от перегрева. Включение и выключение мо­дулей можно выполнять дистанционно, пода­вая на вывод CTRL (3) логические уровни “1” – для включения и “0” – для выключения. Име­ются модификации с негативной логикой уп­равления режимами вкл./выкл. (с суффиксом N в обозначении), для которых команда “1” – выключения и “0” – включения модуля.

Модули имеют широкий диапазон рабочих температур (от -40 до 85 °С) со снижением вы­ходной мощности при высоких температурах окружающей среды в условиях естественной конвекции. Диапазон температур хранения находится в пределах от -55 до 125 °С.

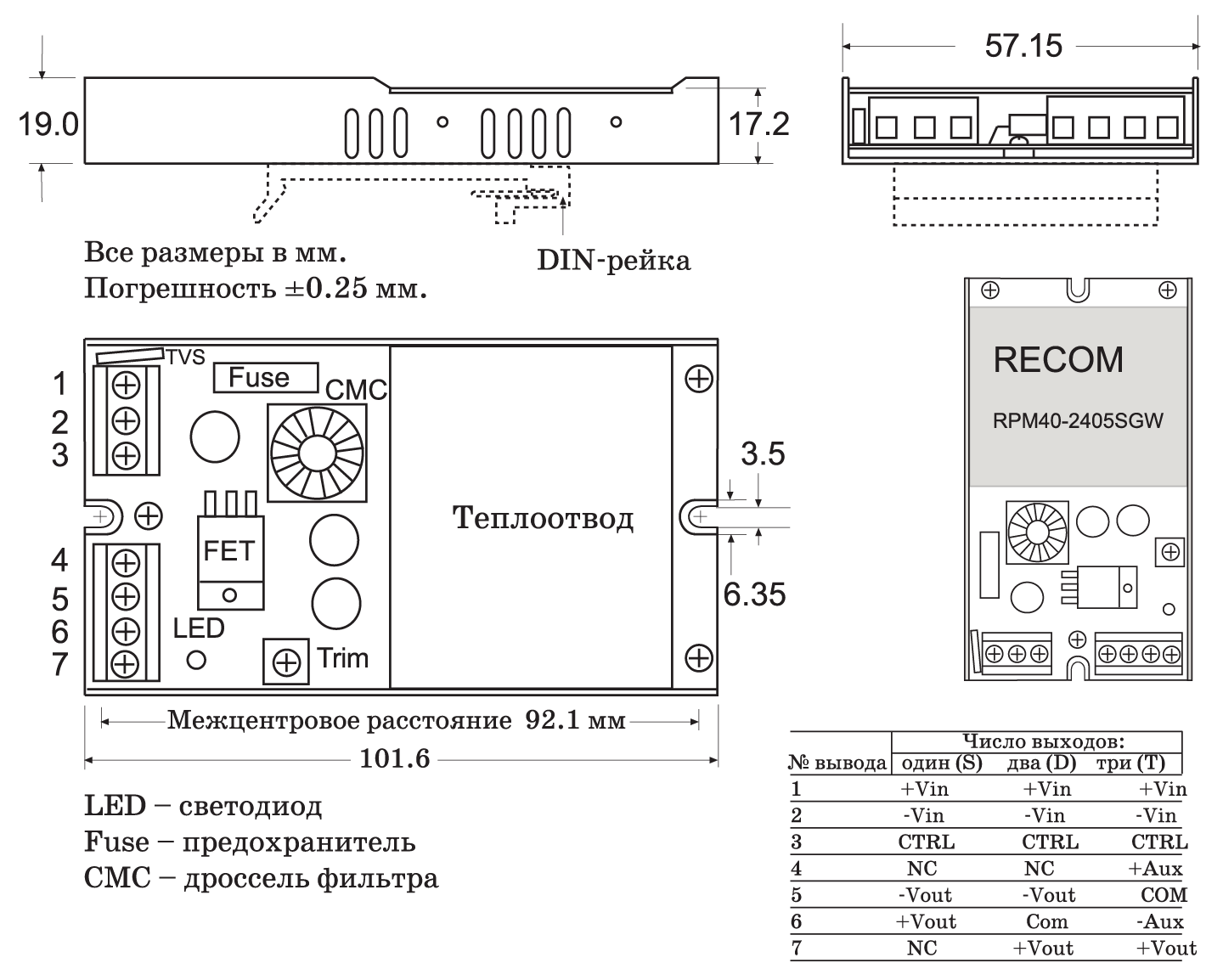

Габаритные размеры модулей серии RPM30/40/60

Модули отличаются высокой точностью уста­новки выходного напряжения и его стабиль­ностью при изменении входного напряжения, тока нагрузки и температуры окружающей среды (температурный коэффициент ±0.02 %/°С). Высокая частота преобразования (300 кГц) уп­рощает фильтрацию шумов и помех, кроме того, на входе модулей имеется встроенный фильтр, что обеспечивает их соответствие требованиям международных стандартов по электромагнит­ной совместимости UL 60950-1 и cUL 60950-1.

Основные параметры модулей серии RPM30/40/60

* Модули с суффиксом – “DIN” предназначены для установки на DIN-рейку.

В таблице приведены основные техничес­кие характеристики модулей серии RPM30/40/60.

К числу достоинств модулей серии RPM от­носятся возможность снижения до нуля тока нагрузки в моделях с одним выходом, высокая прочность изоляции (1.6 кВ) и наличие режи­ма “мягкого” пуска. Следует подчеркнуть, что снижение до нуля тока нагрузки в моделях с двумя и тремя выходами не приводит к их вы­ходу из строя, однако, может сопровождаться отклонением некоторых параметров от нормы. Благодаря достигнутому высокому КПД (до 90%) и другим схемотехническим и конструк­тивным решениям модули выполнены в ком­пактных корпусах с габаритными размерами 101.6×57.15×19 мм.

Перечисленные характеристики и особен­ности конструктивного исполнения модулей се­рии RPM30/40/60 позволяют утверждать, что они найдут широкое применение во многих уст­ройствах электроники, работающих в жестких условиях эксплуатации, включая системы те­лекоммуникации, промышленную аппаратуру, а также оборудование, питание которого осуще­ствляется от батарей или аккумуляторов.
