МОЩНЫЕ ДРАЙВЕРЫ СВЕТОДИОДОВ КОМПАНИИ MEAN WELL: HVGC-650/480

Компания Mean Well, производитель разнообразных блоков питания и драйверов светодиодов, предлагает две серии мощных драйверов HVGC-650 и HVGC-480, соответственно, выходной мощностью 650 и 480 Вт .
Мощные высоконадежные программируемые драйверы светодиодов HVGC-650/480 (рис. 1) соответствуют классу защиты электротехнического оборудования IP67/IP65 и ориентированы на применение в системах внутреннего и наружного светодиодного освещения (стадионов, морских портов, железнодорожных станций, супермаркетов, складских площадок), декоративной архитектурной подсветки и пр.

Рис. 1. Драйверы светодиодов HVGC-480/650

Эти драйверы могут использоваться в системах освещения больших торговых помещений, выставочных залов и офисов. Кроме того, их можно применять в системах освещения для подсветки витрин и прилавков в супермаркетах, торговых центрах и т.п., в качестве источников питания светотехнических устройств акцентирующего освещения различных зон в торговом помещении, а также объектов или товаров, размещаемых в витрине. Также возможно их применение при освещении тоннелей, теплиц и оранжерей.
Драйверы HVGC-650 и HVGC-480 поддерживают режим работы со стабилизацией выходной мощности в расширенном диапазоне входных напряжений переменного (180…528 В) и постоянного (254…747 В) тока. Драйверы в соответствии с рекомендациями стандарта EN61000 и EN61547 устойчивы к импульсам напряжения амплитудой 8 кВ (линия-земля) и 4 кВ (линия-линия). Конструктивно драйверы выполнены в закрытом металлическом корпусе габаритными размерами 280.0×144.0×45.8 (HVGC-650) или 262.0×125.0×43.8 мм (HVGC-480). Гарантийный срок – пять лет.
Основные технические характеристики драйверов HVGC-650 даны в табл. 1, структура драйверов серии HVGC-650 приведена на рис. 2.

Таблица 1. Основные технические характеристики драйверов светодиодов серии HVGC-650

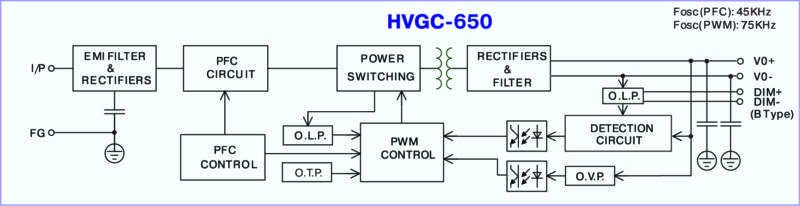

Рис. 2. Структура драйвера светодиодов HVGC-650

Драйверы обеспечивают номинальный выходной ток от 2.8 до 11.2 А (HVGC-650) или от 1.4 до 3.5 А (HVGC-480) в зависимости от величины выходного напряжения. Драйверы содержат встроенный активный корректор коэффициента мощности (PF). При входном напряжении 277 В и нагрузке 100% коэффициент PF ≥ 0.98, КПД – до 95.5%. График зависимости КПД от величины нагрузки и входного напряжения приведен на рис. 3. Поскольку КПД снижается при уменьшении нагрузки, наибольшую эффективность при использовании драйверов можно получить в режимах работы с большим выходным током. Рекомендованная вольтамперная характеристика для драйвера типа HVGC-650-U приведена на рис. 4 (область наибольшей эффективности выделена голубым цветом). Драйверы могут эксплуатироваться при температуре корпуса -40…90 °C без использования принудительного обдува. Зависимость величины нагрузки от температуры окружающей среды приведена на рис. 5 (HVGC-650). В случае эксплуатации драйверов на высоте более 2000 м над уровнем моря максимальная рабочая температура снижается со скоростью 3.5 °С/1000 м (в режиме принудительного обдува вентилятором) или 5 °С/1000 м (если обдув не используется). Драйверы HVGC-650/480 выдерживают вибрации уровнем до 5 g в диапазоне частот 10…500 Гц.

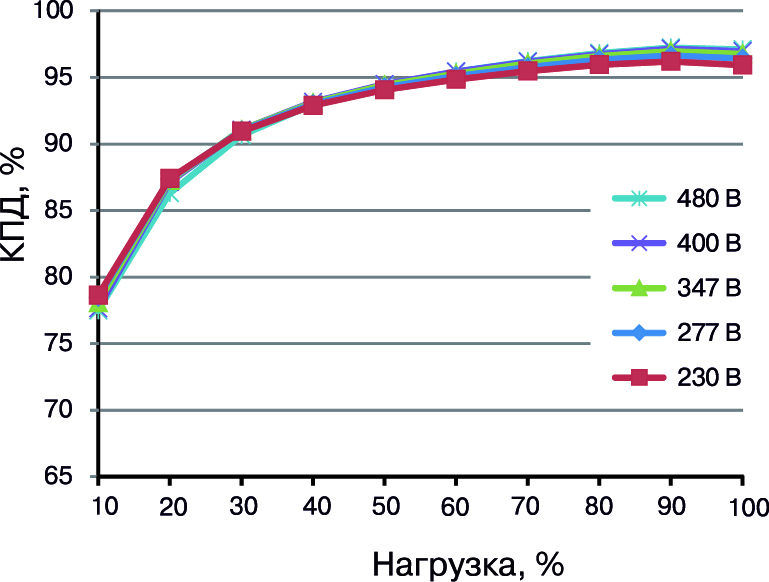

Рис. 3. График зависимости КПД от величины нагрузки

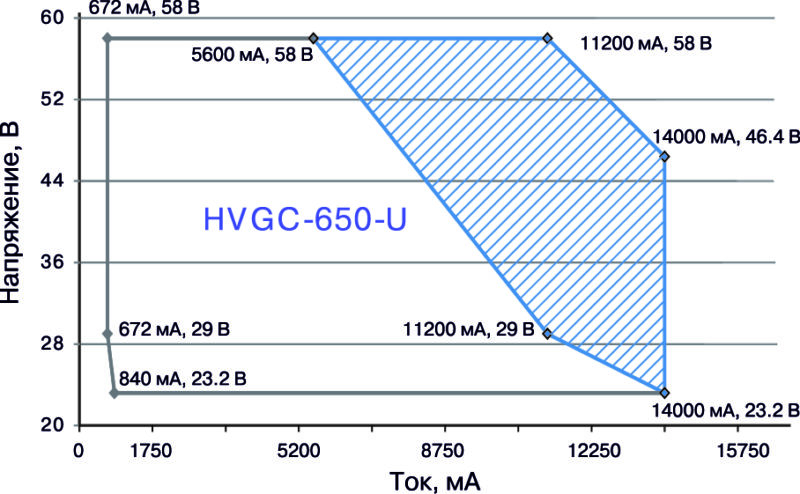

Рис. 4. Рекомендованная вольтамперная характеристика

Драйверы HVGC-650/480 соответствуют рекомендациям основных европейских и международных стандартов по электромагнитной совместимости и безопасности (табл. 1). Кроме того, драйверы сертифицированы на т.н. Евразийское соответствие (Eurasian Conformity – EAC), т.е. соответствие требованиям Технических Регламентов Таможенного Союза (TP TC 004 и TP TC 020). TP TC 004 – это Технический Регламент Таможенного Союза «О безопасности низковольтного оборудования», TP TC 020 – Технический Регламент «Электромагнитная совместимость технических средств».
В драйверах HVGC-650 в зависимости от модификации реализовано несколько вариантов плавной регулировки выходного тока и, соответственно, яркости свечения светодиодов (табл. 2).
В базовом варианте исполнения драйверов для регулировки выходного тока предусмотрено использование сигнала постоянного тока напряжением 0…10 В, ШИМ-сигнала частотой 0.1…3 кГц с регулируемой скважностью и амплитудой 10 В или внешнего резистора. В этом случае сигналы управления уровнем выходного тока или внешний резистор подключаются к выводам драйвера DIM+ и DIM- (рис. 6). Кроме того, выходной ток можно регулировать с помощью встроенного потенциометра.

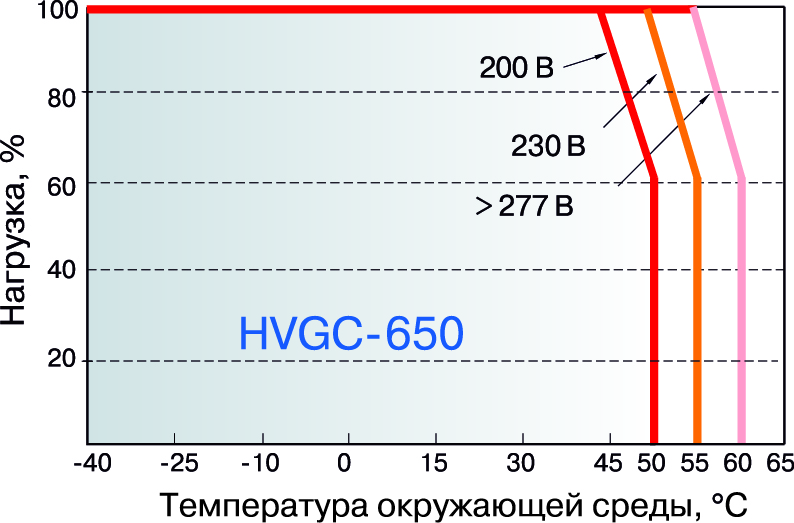

Рис. 5. График зависимости величины нагрузки
от температуры окружающей среды

В некоторых модификациях драйверов HVGC-650 (вариантах исполнения D2, Dx) реализована возможность регулировки освещенности в автоматическом режиме. Такие драйверы содержат встроенный программируемый таймер, обеспечивающий заданное изменение яркости в процессе работы (т.е. с течением времени) – т.н. режим «Smart timer dimming function».

Таблица 2. Варианты регулировки выходного тока в драйверах серии HVGC-650

Этот режим может быть востребованным, к примеру, в системах уличного освещения. Согласно действующим нормативным документам в ночное время допускается снижение уличного освещения. В зависимости от интенсивности движения допускается уменьшение уровня освещенности до 50%, что позволяет существенно снизить суммарный уровень энергопотребления. Кроме того, наличие встроенного в драйвер таймера позволяет исключить провода для дополнительной линии связи с компьютером диспетчера, и в итоге снизить стоимость осветительной системы.

Рис. 6. Базовые варианты регулировки выходного тока

Использование драйверов с программируемыми таймерами весьма полезно как при наружном освещении (например, автострад, автостоянок, промышленных зданий, морских вокзалов и пр.), так и при освещении внутри зданий (например, теплиц и оранжерей), т.е. в тех случаях, когда требуется циклическая смена режимов освещения. Драйверы поставляются с предустановленными стандартными профилями изменения яркости, рекомендуемыми для освещения в жилых помещениях, при уличном освещении и освещении тоннелей (рис. 7) . Предусмотрена также возможность изменения режима освещения в соответствии с требованиями заказчика.

Рис. 7. Стандартные профили изменения выходного тока

Управление током через светодиоды может осуществляться как в фиксированном, так и в адаптивном режиме. При этом всегда включение и выключение светильника происходит по команде оператора (в ручном режиме) или по сигналу датчика Инициализация программы изменения тока всегда начинается с момента старта при каждом включении светильника. Фиксированный режим подразумевает то, что драйвер всегда работает в соответствии с запрограммированной последовательностью изменения величины тока через светодиоды. Однако в этом случае не будут учитываться необходимые сезонные изменения освещенности (т.е. в летний и зимний периоды), что не позволяет эффективно использовать фиксированный режим в наружном освещении. В таких случаях целесообразно использовать адаптивный режим, в котором алгоритм управления током подстраивается к сезонным изменениям освещенности.
Кроме того, поставляются модификации драйверов (см. табл. 2), имеющие интерфейс DALI (Digital Addressable Lighting Interface), что позволяет дистанционно управлять освещенностью объектов.
Предусмотрен также вариант поставки драйве-ров (HVGC-650А) со встроенным дополнительным источником питания напряжением 12 ± 1.2 В, макс. выходным током 200 мА и уровнем шумов и пульсаций выходного напряжения не более 150 мВ (п-п). Этот источник можно использовать для подключения вспомогательных устройств, например, разного рода датчиков.
Дополнительную информацию о продукции компании Mean Well можно найти в сети Интернет по адресу: www.meanwell.com или в фирме VD MAIS – официальном дистрибьюторе Mean Well в Украине.

ЛИТЕРАТУРА
1. 650W constant power mode LED driver HVGC-650 series.
2. 480W constant power mode LED driver HVGC-480 series.
