Компания MEAN WELL, ведущий производитель стандартных источников питания, продолжает продвигать технологии автоматизации зданий. Для удовлетворения растущего спроса на драйверы более высокой мощности и обеспечения кибербезопасности в системах освещения компания Mean Well разработала первый в мире светодиодный AC/DC-драйвер мощностью 200 Вт для системы KNX с защитой данных PWM-200KN .
Драйвер серии PWM-200KN способен поддерживать цветовую температуру и однородность светового потока во времени при управлении всеми видами светодиодных лент и светильников. Драйвер соответствует требованиям стандартов к устройствам управления лампами EN61347/GB19510 и UL8750, используемым во всех регионах.
Встроенный интерфейс KNX с функцией защиты данных позволяет избежать использования ложного шлюза KNX-DALI. KNX Data Secure подписывает и шифрует коммуникационные телеграммы на шине KNX с витой парой, используя шифрование по стандарту AES128 CCM в соответствии с ISO 18033-3, для эффективного предотвращения атак на инфраструктуру освещения зданий и достижения высокого уровня защиты данных.
Благодаря высокой эффективности до 94% все драйверы серии могут работать при температуре корпуса от -40 до 85 °C при естественной конвекции воздуха (без использования вентиляторов). Минимальный уровень затемнения до 0,01% позволяет применять их в системах с низким уровнем освещенности, например, в кинотеатрах. Частота коммутации силовых ключей может изменяться на величину до 4 кГц в соответствии с требованиями стандарта IEEE 1789-2015, что обеспечивает решение проблем со здоровьем из-за мерцания света.
Высоконадежные драйверы светодиодов серии PWM-200KN (рис. 1) соответствуют классу защиты электротехнического оборудования IP67 и ориентированы на применение в системах внутреннего и наружного светодиодного освещения (декоративного и архитектурного), промышленного освещения и для использования в опасных (классифицированных) местах класса I, подкласса 2. Кроме того, их можно применять в качестве источников питания прожекторов и других светотехнических устройств.
Рис. 1. Драйверы светодиодов серии PWM-200KN
Драйверы светодиодов PWM-200KN поддерживают режим работы со стабилизацией выходной мощности в расширенном диапазоне входных напряжений переменного (100…305 В) и постоянного (142…431 В) тока. Драйверы в соответствии с рекомендациями стандартов EN61000 и EN61547 устойчивы к импульсам напряжения амплитудой 3.75 кВ. Конструктивно драйверы PWM-200KN выполнены в герметичном металлическом корпусе габаритными размерами 195×68×39 мм. Срок службы – 170 тыс. ч при температуре корпуса 60 °С. Доступны четыре модификации драйверов серии PWM-200KN с вы- ходными напряжениями 12, 24, 36 и 48 В.
Основные технические характеристики драйверов PWM-200KN приведены в табл. 1, а структура – на рис. 2.
Драйверы обеспечивают выходной ток до 15 А и содержат встроенный активный корректор коэффициента мощности (PF). При входном напряжении 277 В и нагрузке 100% коэффициент PF ≥ 0.94, КПД – 92…94% для различных модификаций. Потребляемая мощность при отсутствии нагрузки не превышает 0.5 Вт.

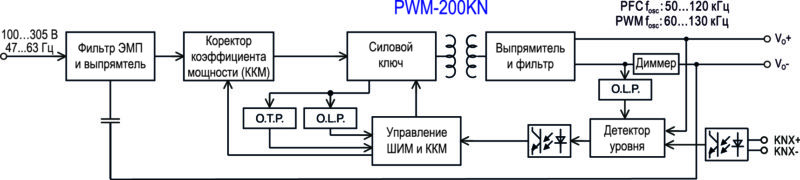

Рис. 2. Структурная схема драйвера светодиодов PWM-200KN
Графики зависимости КПД драйверов PWM-200KN от величины нагрузки и входного напряжения приведены на рис. 3. Поскольку КПД снижается при уменьшении нагрузки, наибольшую эффективность при использовании драйверов можно получить в режимах работы с большим выходным током.
Рис. 3. Графики зависимости КПД драйверов
PWM-200KN от величины нагрузки
Таблица 1. Основные технические характеристики
драйверов светодиодов PWM-200KN
| Модель | PWM-200-12 | PWM-200-24 | PWM-200-36 | PWM-200-48 |
| Выход | ||||
| Выходное напряжение | 12 В | 24 В | 36 В | 48 В |
| Ток нагрузки | 15 A | 8.3 A | 5.55 A | 4.17 A |
| Номинальная выходная мощность | 180 Вт | 199.2 Вт | 199.8 Вт | 200.1 Вт |
| Диапазон диммирования | 0 ~ 100% | |||
| Изменение частоты ШИМ | 200…4000 Гц пользователем (посредством ETS) | |||
| Время старта | 500 мс, 80 мс/230 Bsc), 1200 мс, 80 мс/115 Bsc) первая цифра при холодном старте | |||
| Время выключения | 10 мс/230 B(AC) или 115 B(AC) | |||
| Вход | ||||
| Входное напряжение | 100…305 B(AC), 142…431 B(DC) | |||
| Частота сети | 47… 63 Гц | |||
| Коэф. мощности | PF>0.97/115 B(AC), PF>0.96/230 B(AC), PF>0.94/277 B(AC) при полной нагрузке | |||
| Коэффициент гармоник (THD) | THD < 20% (при нагрузке 60%/115 B(AC), 230 B(AC) при нагрузке 75%/277 B(AC) | |||
| КПД | 92% | 93% | 94% | 94% |
| Ток потребления от сети | 2.2 A / 115 B(AC), 1.1 A / 230 B(AC), 0.9 A / 277 B(AC) | |||
| Пусковой ток | холодный старт 65 A (twidth=550 мкс измер. при 0.5Ipeak) при 230 B(AC) | |||
| Макс. число блоков питания на 1 выключатель 16 A | 3 блока (автоматический выключатель типа B) /5 блоков (автоматический выключатель типа C) при 230 В переменного тока | |||
| Ток утечки | <0.75 мА / 277 B(AC) | |||
| Энергопотребление в режиме ожидания | Не более 0.5 Вт при выкл. режиме диммирования | |||
| Защита | ||||
| Перегрузка | 108 〜135% номинальной выходной мощности | |||
| Режим прерывания или ограничение постоянного тока, восстанавливается автоматически после устранения неисправности | ||||
| Короткое замыкание | Отключить входное напряжение, снова включить питание для восстановления работы | |||
| 13…18 В | 27…34 В | 41…49 В | 53… 65 В | |
| Перенапряжение | Отключить входное напряжение, повторно включить питание для восстановления работы после устранения неисправности | |||
| Перегрев | Отключить входное напряжение, повторно включить питание для восстановления после устранения неисправности | |||
| Окружающая среда | ||||
| Диапазон рабочих температур | -40…85 °С | |||
| Макс. температура корпуса | 85 °С | |||
| Относительная влажность | 20…95% без конденсации | |||
| Температ. коэф. вых напряж. | ±0.03%/°С(0…50 °С) | |||
| Вибрации | 10…500 Гц, 5g 12 мин./1 цикл, период повт. 72 мин. Вдоль каждой из осей X, Y Z | |||
Продолжение табл. 1. Основные технические характеристики драйверов светодиодов PWM-200KN
| Электромагнитная совместимость, безопасность | |
| Стандарты безопасности | UL8750(tur ”HL”)，CSA C22.2 No. 250.13-12 ENEC BS EN/EN61347-1, BS EN/EN61347-2-13,BS EN/EN62384,
EAC TP TC 004,GB195101GB19510.14 дизайн BS EN/EN60335-1, согласно BS EN/EN61347-2-13 приложение J подходит для аварийных установок. |
| Стандарты KNX | Сертифицированный протокол |
| Прочность изоляции | 3.75 кВ между входом и выходом (переменный ток) |
| Сопротивление изоляции | 100 Мом вход-выход / 500 B(DC) / 25 / 70% влажность |
| Электромагнитная совместимость (стандарты) | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C (при нагрузке 60%) BS EN/EN61000-3-3, GB17743 и GB17625.1, EAC TP TC 020 |
| Иммунитет к электромагнитной помехе | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11 BS EN/EN61547, уровень легкой промышленности (устойчивость к перенапряжениям, линия-линия 2 кВ), EAC TP TC 020 |
| Другие параметры | |
| Среднее расчетное время между отказами (MTBF) | 553.6 тыс. часов (мин.) Telcordia SR-332 (Bellcore) 170 тыс. часов (мин.) MIL-HDBK-217F (25) |
| Габаритные размеры | 195x68x39.5 мм |
| Масса | 1.03 кг |
Зависимости коэффициента мощности и нелинейных искажений от нагрузки при температуре корпуса 75 °С приведены на рис. 4 и 5, соответственно.
Рис. 4. Графики зависимости коэффициента
мощности драйверов PWM-200KN от величины
нагрузки при температуре корпуса 75 °С
Рис. 5. Графики зависимости нелинейных искажений драйверов PWM-200KN от величины нагрузки при температуре корпуса 75 °С
Драйверы PWM-200KN выдерживают вибрации с ускорением до 5 g в диапазоне частот 10…500 Гц.
Драйверы PWM-200KN соответствуют рекомендациям основных европейских и международных стандартов по электромагнитной совместимости и безопасности (табл. 1).
Кроме того, драйверы сертифицированы на т.н. Евразийское соответствие (Eurasian Conformity – EAC), т.е. соответствие требованиям Технических Регламентов Таможенного Союза (TP TC 020).
TP TC 020 – это Технический Регламент Таможенного Союза «Электромагнитная совместимость технических средств».
Гарантийный срок эксплуатации пять лет.
Схема подключения драйвера к светодиодной ленте приведена на рис. 6.
Рис. 6. Схема подключения драйвера PWM-200KN
к светодиодной ленте
Управление драйвером осуществляется по шине KNX либо программным путем, либо с помощью диммеров KNX. С доугими устройствами Mean Well, предназначенных для работы с шиной KNX, можно познакомиться в .
Дополнительную информацию о продукции компании Mean Well можно найти в сети Интернет по адресу www.meanwell.com.
ЛИТЕРАТУРА
1.https://www.meanwell.com/newsInfo.aspx?c=1&i=976
2. В. Макаренко Системы автоматизации зданий на основе технологии KNX / Электронные компоненты и системы, №1(225), 2019. c. 33-40. Url: http://www.ekis.kiev.ua/UserFiles/Image/pdfArticles/2019/1_2019/V.Makarenko_Building_automation_systems_based_on_KNX_technolog_EKIS_1_2019.pdf
3. В. Макаренко Продукция компании MEAN WELL для технологии KNX / Электронные компоненты и системы, №1(225), 2019. c. 41-47. Url: http://www.ekis.kiev.ua/UserFiles/Image/pdfArticles/2019/1_2019/V.Makarenko_MEAN_WELL_KNX_Technology_Products_EKIS_1_2019.pdf
4.https://www.meanwell.com/webapp/product/search .aspx?prod=PWM-200-KN
