Серия модулей LOGO! ..0BA5 фирмы SIEMENS

25.07.2023 |

Экономичные и универсальные логические модули LOGO! используются для построения простых устройств автоматичес­кого управления. В статье дана краткая информация о новой се­рии модулей LOGO! ..0BA5.

В. Макаренко

В серию LOGO! ..0BA5 входят модули:

  • LOGO! ..0BA5 Basic/Pure
  • LOGO! AM2 AQ аналогового вывода
  • LOGO! Soft Comfort В5.0

Модуль LOGO! Basic – компактный базовый вари­ант исполнения, содержащий порт для подключения модулей расширения. LOGO! Pure – вариант исполне­ния без клавиатуры и дисплея.

Модули LOGO! Basic содержат:

  • релейные выходы, коммутирующие токи до 10 А
  • дисплей
  • клавиатуру
  • встроенные библиотеки базовых и специальных функций
  • встроенный интерфейс для установки модуля па­мяти EEPROMили подключения к компьютеру (для выполнения операций программирования)
  • модуль памяти (по отдельному заказу)
  • 8 дискретных входов, 4 дискретных выхода
  • в моделях с питанием 12/24 В два входа могут быть использованы для ввода аналоговых (0-10 В) или дискретных сигналов.

В модулях осуществляется автоматический пере­ход с зимнего на летнее время и наоборот.

Модули поддерживают базовые функции: AND, OR, NOT, NAND, NOR, XOR, выделение нарастающего/спадающего фронта. Специальные функции: за­держка включения, задержка включения с памятью, задержка отключения, импульсное реле, RS-триггер, реверсивный счетчик, таймер, часы реального време­ни, переключатель календаря, счетчик моточасов (продолжительность работы устройств), частотные и аналоговые пороговые элементы, компаратор, раз­личные генераторы импульсов, автомат управления лестничным освещением и другие.

1 DC – постоянный ток.

2 AC – переменный ток.

3 DI – входные данные.

4 DO – выходные данные.

В модулях предусмотрена защита программы па­ролем и возможность установки дополнительного мо­дуля защиты от копирования.

В модулях LOGO! ..0BA5 введены узлы и функ­ции:

  • PI-управление(пропорционально-интегральное)
  • формирование пилообразного (Ramp) сигнала
  • аналоговый мультиплексор (MUX).

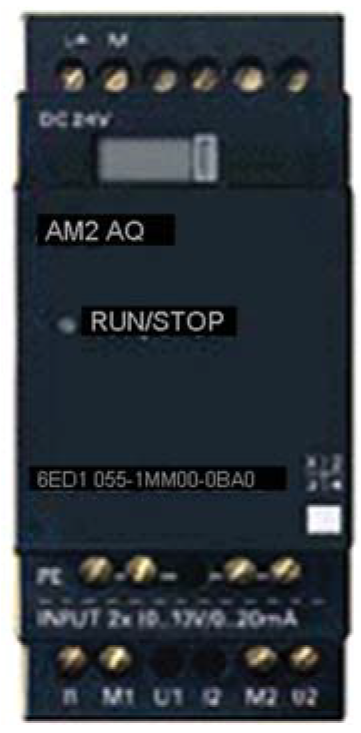

Модуль аналогового вывода LOGO! AM2 AQ (6ED1 055-1MM00-0BA0) имеет:

  • 2 аналоговых выхода 0-10 В
  • разрешение 10 бит
  • точность аналогового вывода 5%
  • питание 24 В DC1
  • ширину 2 слота (2×70 мм) подобно LOGO! DM

LOGO! Soft Comfort В5.0 (LOGO! Soft Comfort В5.0, полная версия – 6ED1 058-0BA01-0YA0; LOGO! Soft Comfort Upgrade В5.0 – 6ED1 058-0CA01-0YE0). В модулях LOGO! Soft Comfort В5.0 кроме PI-управле­ния, Ramp и аналогового мультиплексирования вве­дена функция отключения часов.

Цифровые модули расширения включают не­сколько моделей, содержащих 8 входов/выходов (8 I/O):

  • DM8 230R(питание 120/230 В AC2/DC, 4DI3 120/230 В AC/DC, 4DO4, реле 5A)
  • DM8 24 (питание 24 В DC, 4DI 24 В DC, 4DO, тран­зисторный ключ с максимальным коммутируемым током 3 A)
  • DM8 12/24R (питание 12/24 В DC, 4DI 12/24 В DC, 4DO, реле 5A)
  • DM8 24R (питание AC/DC 24 В, 4DI 24 В AC/DC, PNP и NPN транзисторы, 4DO, реле 5A).

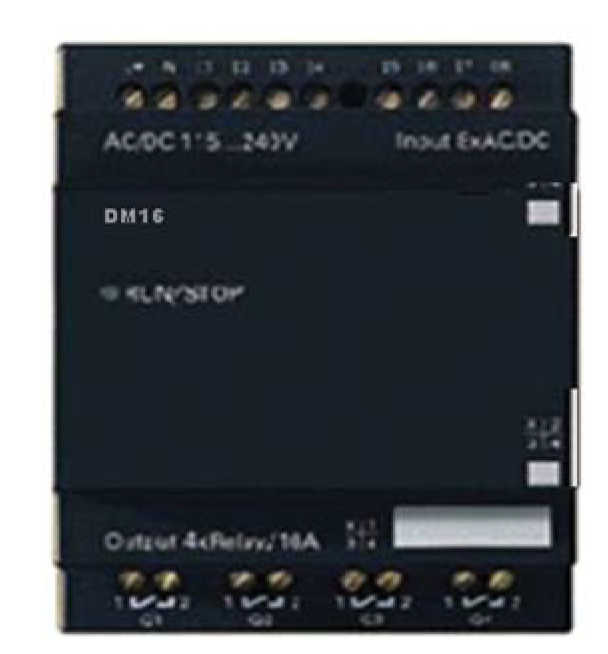

Модули расширения, содержащие 16 вхо- дов/выходов (16 I/O):

  • DM16 230R(питание 120/230 В AC/DC, 8DI 120/230 В AC/DC, 8DO, реле 5A)
  • DM16 24 (питание 24 В DC, 8DI 24 В DC, 8DO, транзистор 3A)
  • DM16 24R(питание 24 В DC, 8DI 12/24 В DC, 8DO, реле 5A).

Для обеспечения питания логических модулей вы­пускаются мини-блоки питания LOGO!Power с вы­ходным напряжением от 5 до 24 В DC.

По сравнению с выпускаемыми блоками питания в LOGO!Power уменьшена ширина корпуса, для блока питания 1.3 A ширина уменьшена с 72 до 54 мм, для варианта 2.5 A ширина уменьшена со 126 до 72 мм. Выпущена новая модель с рабочим током 4 А и шири­ной корпуса 90 мм. Все блоки питания не имеют вы­ступающих частей, что обеспечивает возможность встраивания их в малогабаритные шкафы.

Логические модули LOGO! – экономичное и уни­версальное решение для построения простых уст­ройств автоматического управления. Их отличает простота обслуживания, удобное и простое програм­мирование, интегрированные дисплей и клавиатура, наличие программируемой логики, библиотек встро­енных функций, входов и выходов данных, до 29 встроенных функций и до 56 функций в одной прог­рамме, возможность программирования со встроен­ной клавиатуры без использования программатора и специального программного обеспечения.

Применение логических модулей LOGO! позволяет получать компактные, удобные и экономичные реше­ния для построения простейших устройств автомати-ческого управления:

  • освещением, прерывателями, тентами, дверями и воротами, системами контроля доступа, защит­ными и технологическими барьерами, вентилято­рами и т.д.
  • в шкафах управления и силовых шкафах
  • в системах управления насосами, небольшими прессами, компрессорами и т.д.
  • в системах управления поливом в оранжереях
  • в системах судовой автоматики
  • в системах предварительной обработки сигналов. Для максимальной адаптации к требованиям ре­шаемой задачи в новых моделях LOGO! предусмотре­на возможность подключения дополнительных моду­лей ввода-вывода и коммуникационных модулей.

В новых моделях предусмотрена возможность подключения коммуникационного модуля ведомого устройства AS-Interface или коммуникационного мо­дуля для подключения к сети EIB.

Варианты исполнения модулей LOGO!

  • R – модуль с дискретными выходами в виде замы­кающих контактов реле. Если в обозначении мо­дуля этой буквы нет, то модуль оснащен транзис­торными выходами
  • C – наличие часов реального времени
  • o- модуль без встроенной клавиатуры и дисплея.

Модули LOGO! имеют несколько вариантов ис­полнений (12 В DC, 24 В DC, 115/230 В AC):

  • LOGO!Basic: 6/8 входов, 4 выхода, дисплей и кла­виатура
  • LOGO!Pure: аналоги LOGO!Basicбез клавиатуры и дисплея
  • LOGO!Long: аналоги LOGO!Basicс 12 входами

и 8 выходами

  • LOGO!Bus: аналоги LOGO!Longо встроенным интерфейсом ведомого устройства AS-Interface.
