СИСТЕМЫ ТЕСТИРОВАНИЯ ЛИТИЙ-ИОННЫХ АККУМУЛЯТОРОВ БОЛЬШОЙ ЭЛЕКТРОЕМКОСТИ

Развитие производства гибридных автомобилей и электромобилей предъявляет высокие требования к характеристикам литий-ионных аккумуляторных батарей. Кроме того, ионлитиевые батареи широко используются в портативных компьютерах, мобильных телефонах, цифровых камерах и других портативных устройствах. Однако к литий-ионным батареям для электромобилей, а отличие от портативных устройств, представляются высокие требования по электроемкости, которая уже сейчас составляет не менее сотен ампер-часов. Такие батареи могут состоять из множества элементов небольшой емкости и большой ем- кости. Число элементов может составлять несколько тысяч а масса их составляет 500 кг и более.
Технологический процесс производства литий- ионных аккумуляторных батарей представлены на рис. 1.
Сборка отдельных элементов в батарею и ее тестирование являются одним из узких мест в производственном процессе. Эти процессы определяют качество и срок жизни батареи. Сборка элементов в батарею может составлять десятки часов в зависимости от ее типа. Для полного разряда и заряда батареи, как правило используются ток, равный 0.1С, где С – емкость отдельного элемента. Конечная стадия технологического процесса, рис. 1, составляет 20-30% от стоимости батареи. При тестировании батареи, как правило, используется ток заряда, равный 1С и ток разряда, равный 0.5 С, причем процесс заряда-разряда занимает один и два часа соответственно. Отметим, что при тестировании батареи используется несколько циклов заряда-разряда.

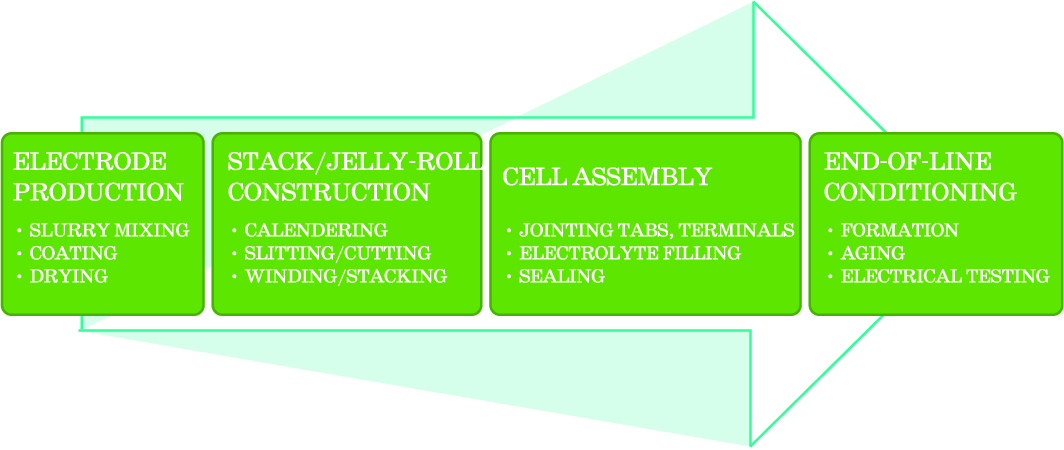

Рис. 1. Схема технологического процесса производства аккумуляторных батарей

Параметры тока и напряжения заряда-разряда батареи при тестировании поддерживаются с точностью не менее ± 0.5%. Для сравнения те же параметры для заряда аккумуляторных батарей в процессе эксплуатации поддерживаются на уровне ± 0.5%. На рис. 2 приведен типовой график цикла заряда-разряда литий-ионного аккумулятора.
При производстве аккумуляторных батарей необходимо учитывать следующие факторы, влияющие на продвижение их на рынок: КПД, точность параметров, стоимость, размеры, простоту эксплуатации. Для обеспечения высокой точности токов и напряжений при производстве аккумуляторных батарей разработчики используют линейные стабилизаторы напряжения для заряда-разряда батареи. Для батарей небольшой емкости это приемлемое решение, однако при производстве батарей большой емкости, как правило, используется импульсные источники тока заряда. Производительность при импульсной технологии при емкости батареи 3 А/час и более существенно выше чем при линейной технологии заряда-разряда. В табл. 1 приведены сравнительные параметры аккумуляторных батарей при разных технологиях тестирования.

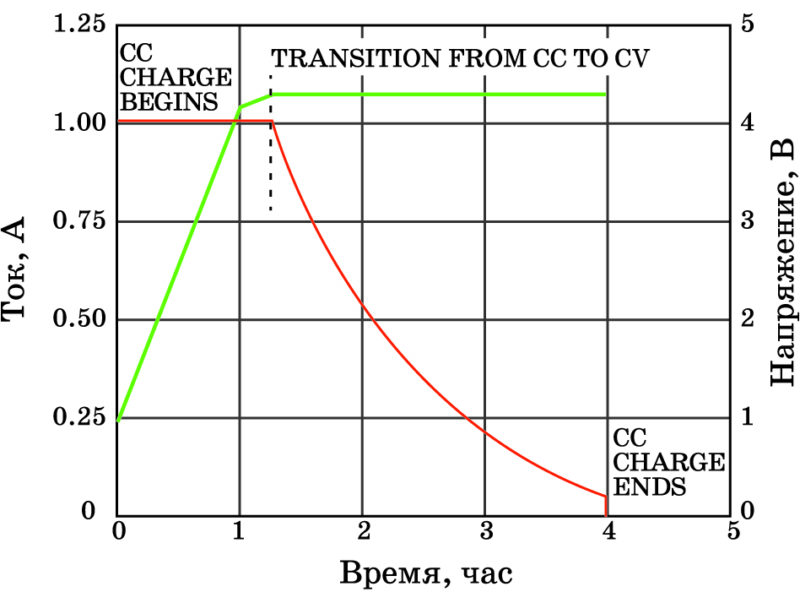

Рис. 2. Типовые циклы заряда-разряда
литий-ионного аккумулятора

Таблица 1. Сравнительные параметры аккумуляторных батарей при разных технологиях тестирования

Размеры батареи

Малые

Средние

Большие

Емкость, А/час

меньше 2

10-15

30-100

Применение

мобильные телефоны, цифровые камеры, видеокамеры

ноутбуки

электромобили, гибридные автомобили, мотороллеры

Число каналов

~ 512

~ 768

16-64

Особенности

малый температурный и временной дрейф напряжения

высокая точность напряжения при изме­нении температуры и во времени

высокая точность напря­жения при изменении тем­пературы и во времени, перераспределение токов

Технология тестирования

линейная невысокая производительность

линейная и импульсная

импульсная, высокопроиз­водительная

с раздельными циклами заряда-разряда

Рис. 3. Импульсная система циклического заряда-разряда элементов литий-ионного аккумулятора

Лучшие методы тестирования заключаются в использовании разрядного тока одних элементов батареи для заряда других ее элементов. Такой эффективный метод тестирования невозможен без использования системы высокоточного управления и контроля. Структурные схемы реализации метода тестирования с раздельным циклом заряда-разряда представлены функциональной схемой, рис. 3. Разделение циклов может быть обеспечено тремя способами: между отдельными элементами батареи (красная цепь, рис.3), через шину постоянного тока (dc Link – зеленая цепь, рис. 3) и через электросеть (бордовая цепь, рис. 3). Это наиболее гибкое, недорогое и эффективное решение с К.П.Д. не менее 90 %. Однако контур управления как по току и напряжению должен иметь малую погрешность, быть стабильным во времени и при изменении температуры.
Для этого рекомендуется использовать принудительный отбор тепла. В связи с использованием импульсных стабилизаторов важно максимально ослабить пульсации в контуре управления и использовать предварительную калибровку параметров цепей заряда-разряда.

Рис. 4. Контуры управления по току и напряжению системы тестирования элементов литий-ионного аккумулятора

Как видно из рис. 4, система с раздельным циклом заряда-разряда имеет два контура управления – по току и напряжению. Для элементов питания, используемых в аккумуляторах электромобиля, важно обеспечить нарастание тока с большой скоростью, так как от скорости нарастания тока зависит стартовая скорость автомобиля. Система тестирования содержит четыре контура разряда-заряда: контур постоянного тока (constant current – CC) заряда, контур постоянного тока (СС) разряда, контур постоянного напряжения (constant voltage – CV) заряда и контур постоянного напряжения (CV) разряда. Эти контуры могут быть аналоговыми или аналого-цифровыми, рис. 5.

Рис. 5. Схема аналого-цифрового контура управления

Если в системе тестирования используется аналого-цифровой контур, он как в цепи заряда, так и в цепи разряда содержит АЦП, частота выборки которого не менее чем в 10 раз должна превышать верхнюю частоту частотного диапазона данного контура, что составляет не менее 250 кГц, а точность АЦП должна быть не менее 16 бит, так как от точности АЦП зависит точность тестирования элемента батареи. Таким образом, в многоканальной системе тестирования используется множество АЦП и микроконтроллер с высокой производительностью для генерации ШИМ-сигналов, управляющих процессами заряда-разряда. К такому контуру предъявляются высокие требования к качеству ШИМ-сигналов. Дрожание фронтов таких сигналов должно быть сведено к минимуму.
Альтернативной аналого-цифровому контуру является аналоговый контур управления (рис. 6).

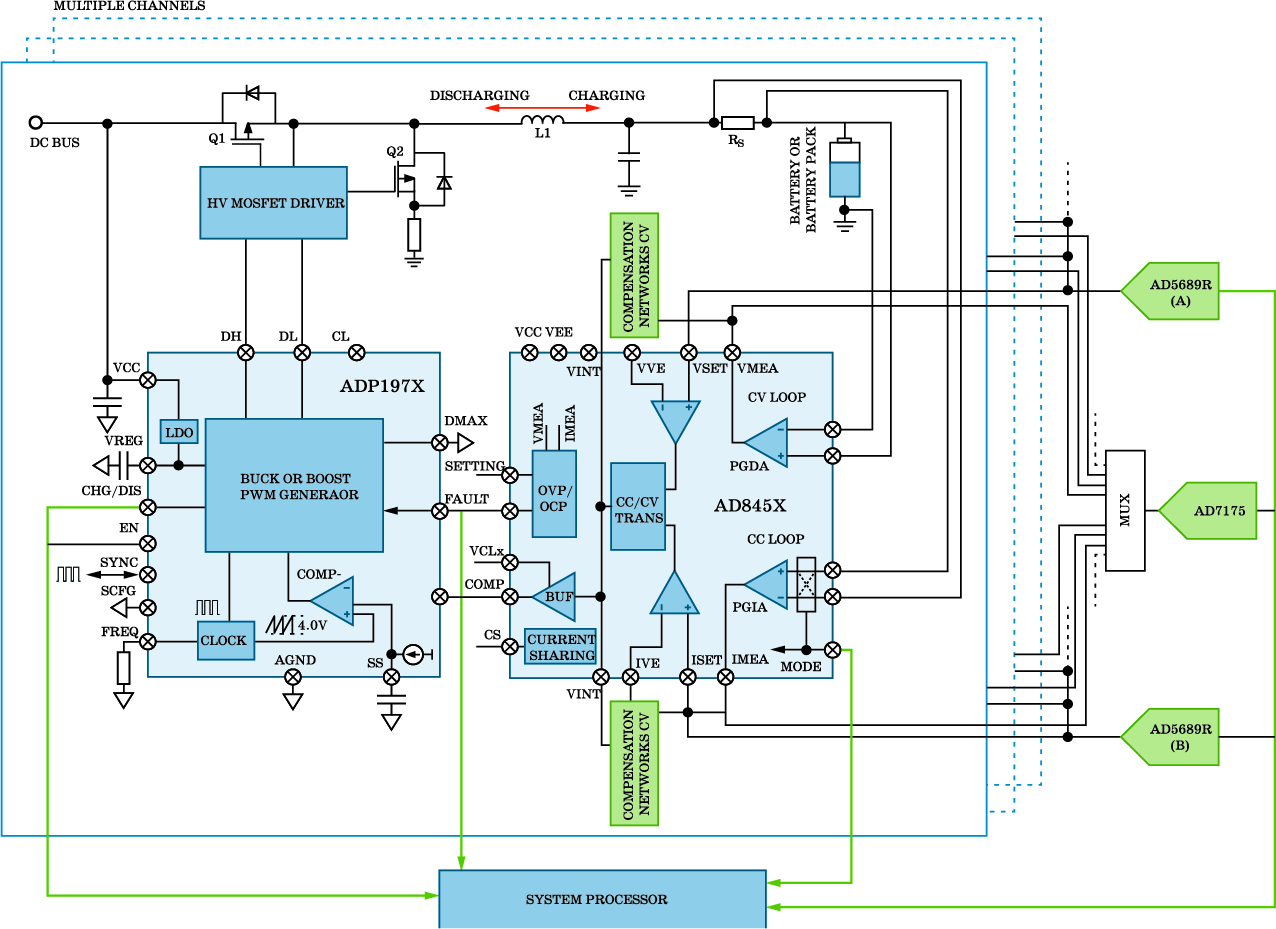

Рис. 6. Схема аналогового контура управления

В этом контуре два ЦАП задают контрольные значения токов и напряжений заряда (разряда). Прецизионный аналоговый интерфейс и контроллер поддерживают процесс измерения токов и напряжений на батарее и обеспечивают сравнение текущих значений с контрольной (CV) точкой. Контуры напряжений и токов (СС) заряда (разряда) задают цикл работы MOSFET-ключа. При переходе от режима заряда к режиму разряда входы усилителя, подключенные к шунту Rs, меняются местами с помощью переключателей, т.е. при изменении направления токи в шунте выходное напряжение соответствующего усилителя не меняет свой знак. Управление переключателями входов осуществляется внешним логическим сигналом. Для мониторинга напряжений и токов заряда-разряда используется АЦП со средними параметрами, т.к. он не участвует в работе контуров заряда-разряда и к нему не предъявляются жесткие требования в сравнении с теми, которые предъявляются к АЦП в составе аналого-цифрового контура управления. То же самое относится и к ЦАП аналоговой системы тестирования. В ней используется только один контур, к которому не предъявляются жесткие требования как к узлу в составе собственного контура управления. ИMC ADP1972 формирует ШИМ-сигналы для управления драйвером ключа заряда-разряда батареи. Генератор является аналоговым узлом и дрожание фронтов импульсов в нем практически отсутствует. Сравнительная таблица параметров аналого-цифрового и аналогового контуров управления приведена ниже.
Для обеспечения высокой точности системы тестирования с аналоговыми контурами управления процессами заряда-разряда используется предварительная калибровка.

Таблица 2. Сравнительные характеристики аналогового и аналого-цифрового контуров управления

Тип

Параметры

Аналого-цифровой контур Аналоговой контур

Преимущества аналогового контура

Частотный диапазон

20 кГц, АЦП с частотой выборки 250 кГц

Полоса усилителя 1.5 МГц, Ку = 66

Более высокая скорость тестирования

Погрешность

0.05%, зависит от точности АЦП

0.04%, зависит от точности аналогового контура Более высокая точность
Частота коммутации

Зависит от производительности, наличие дрожания фронтов

Свыше 300 кГц, зависит от быстродействия генератора ШИМ-сигналов, дрожание фронтов отсутствует

Ниже стоимость реализации

Производительность

Зависит от соотношении частот повышающего и понижающего стабилизаторов

90%

Более высокая производительность

Сложность и стоимость

компонентов

Дорогие, большой сложности, большие размеры

Недорогие, простые, с малыми размерами

Меньшие размеры, ниже стоимость

Совместное использование

АЦП в контурах

Невозможно, дорогой биполярный АЦП

Возможно, недорогой однополярный АЦП

Ниже стоимость АЦП, возможно совместное использование

Обобщенная характеристика

Дорогие ИMС, сложное программное обеспечение

Недорогие ИMС, специальное программное обеспечение отсутствует

Недорогой, более высокие параметры

Однако погрешности, которые являются результатом температурного или временного дрейфа, в процессе калибровки устранить невозможно. Анализ погрешностей, вызванных температурным дрейфом в диапазоне 25 + 10 °С, для каждого элемента аналоговых контуров управления по току и по напряжению (рис. 6), рассмотрен в оригинальном тексте статьи. Из него следует, что в контуре управления по току наибольшую температурную погрешность вносят шунт и температурный дрейф напряжения смещения нуля усилителя, причем суммарный дрейф контура составляет 0.039%. в контуре управления по напряжению составляющие температурной погрешности распределены равномерно между компонентами, причем суммарная температурная погрешность контура не превышает 0.015%.
Время калибровки одного канала батареи составляет несколько минут, однако, если число каналов более 100, а температура за это время может существенно измениться, то калибровка может составить неоправданно большой интервал времени. Для сокращения времени на проведение калибровки следует, во-первых, по возможности поддерживать постоянство температуры в помещении, в котором тестируют аккумуляторные батареи, и, во-вторых, выбирать компоненты для системы тестирования, в частности, для контуров управления с минимальным температурным дрейфом основных параметров.
Используемый в контуре управления аналоговый интерфейс AD8450 поддерживает перераспределение токов при тестировании элементов батареи большой емкости. Например, если в батарее имеется три канала напряжения 5 В с выходным до 20 А, можно их объединить в один канал стоком в 60 А. для этого к ИMC AD8450 необходимо добавить несколько пассивных компонентов.

ВЫВОДЫ

1. Системы тестирования аккумуляторных батарей для электромобилей отличаются высокой сложностью, причем стоимость процесса тестирования может достигать 20% от стоимости батареи.
2. Для упрощения, снижения стоимости и повышения производительности систем тестирования аккумуляторных батарей для электромобилей используются аналоговые системы управления и контроля, выполненные на основе аналоговых интерфейсов семейства AD845х и генераторов ШИМ-сигналов семейства ADР197х компании Analog Devices.
3. Такие системы имеют КПД не менее 90% и погрешность не более 0.05%.
