СОЕДИНИТЕЛИ QSFP И QSFP+

В статье даны краткие сведения о соединителях и кабельных сборках QSFP/QSFP+, выпускаемых компанией Tyco Electronics.

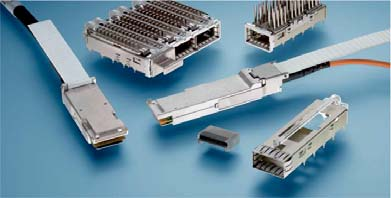

Соединители QSFP (Quad SFP), выпускае­мые компанией Tyco Electronics, обеспечивают коммутацию четырех каналов передачи дан­ных со скоростью передачи данных по каждо­му из каналов до 10 Гбит/с. Таким образом, че­рез один соединитель могут передаваться дан­ные со скоростью до 40 Гбит/с, что соответ­ствует стандарту MSA для интерфейса QSFP+. По сравнению с соединителями SFP+ соедини­тели QSFP позволяют в три раза увеличить число соединений на единицу площади.

В серии соединителей имеются одинарные и объединенные в блок розетки. Они имеют 38 контактов и устанавливаются на плату спосо­бом поверхностного монтажа. Незадействован- ные розетки закрываются заглушками, сни­жающими уровень ЭМП. Выпускаются также радиаторы и световоды различного исполне­ния.

Кроме того, компания Tyco Electronics пред­лагает активные оптические кабельные сборки QSFP серии PARALIGHT, исключающие не­обходимость применения отдельного трансиве­ра и оптического интерфейса. Рентабельной альтернативой волоконной оптике для кабелей малой длины в сетях 10 Гбит Ethernet и InfiniBand могут служить также выпускаемые компанией Tyco Electronics медножильные ка­бельные сборки QSFP и QSFP+ с непосредствен­ным подключением кабеля. Применение этих сборок позволяет при небольших затратах до­стичь высокой плотности размещения портов и гибкости систем с одновременным снижением потребляемой мощности.

Особенности соединителей:

• 4 канала в одном соединителе, в 3-4 раза более высокая плотность размещения, чем при применении соединителей SFP + и XFP
• соответствие требованиям стандарта MSA для интерфейса QSFP+ (скорость передачи данных до 10 Гбит/с на один канал и 40 Гбит/с на соединитель)
• 38-контактный соединитель EVERCLEAR
• одинарные и объединенные в блок розетки
• возможность монтажа розеток без зазоров между ними
• легкоразъемный фиксатор на штекерах, позволяющий подключать их вплотную друг к другу.

Особенности кабельных сборок:

• пассивные и активные сборки, соответ­ствующие стандарту MSA
• скорость передачи данных до 10 Гбит/с на канал и до 40 Гбит/с на соединитель
• малое энергопотребление
• улучшенное подавление ЭМП благодаря контакту оплетки кабеля с корпусом соеди нителя по всему его периметру
• кабель: медножильный типа TurboTwin производства компании MADISON CABLE
• возможность поставки как медножильных так и оптических (серии PARALIGHT) ка­бельных сборок
• возможность поставки кабелей с разъема­ми разных типов, а также кабелей с отво­дами, в том числе для перехода с разъема QSFP на 4 разъема InfniBand и с разъема QSFP на SFP+.

Поддерживаемые протоколы:

• Ethernet: 10 и 40 Гбит/с
• InfniBand: SDR (2.5 Гбит/с),
• DDR (5 Гбит/с) и QDR (10 Гбит/с)
• SCSI (SAS).
• Области применения:
• системы хранения массивов данных
• серверы
• сети передачи данных
• коммутаторы, маршрутизаторы, концент­раторы
• платы сетевого интерфейса
• телекоммуникационное оборудование.

ОТВЕТЫ НА ВОПРОСЫ ПОТРЕБИТЕЛЕЙ

Чем отличаются продукты, используе­мые для реализации интерфейсов QSFP и QSFP+?

Интерфейс QSFP+ разработан для обеспече­ния скорости передачи данных 10 Гбит/с в со­ответствии со стандартом SFF-8436. Все изде­лия QSFP, выпускаемые компанией Tyco Electronics, поддерживают эту скорость, по­этому нет никакой разницы в выборе продук­тов для реализации обоих интерфейсов.

Какую скорость передачи данных поддер­живает интерфейс QSFP?

Он поддерживает скорость передачи данных до 10 Гбит/с на один канал (в сумме 40 Гбит/с).

Совместимы ли соединители Tyco Electro – nics с соединителями других поставщиков?

И да, и нет. Одиночные розетки разработа­ны в соответствии с промышленными стандар­тами. Блоки розеток не совместимы с изделия­ми других производителей.

Можно ли приобрести радиаторы?

Да. Устанавливаемые на разъемы радиато­ры имеются в продаже.

Необходимы ли дополнительные принад­лежности для монтажа разъемов?

Для монтажа одиночных разъемов необхо­дим лишь стандартный набор инструментов, в то время как для монтажа сборок необходим специальный инструмент.

Достигается ли производительность, ого­воренная стандартом SFF-8436?

Медножильные пассивные и активные ка­бельные сборки QSFP/QSFP+ компании Tyco Electronics полностью соответствуют требова­ниям промышленного стандарта SFF-8436 в части целостности сигнала. Основное требова­ние к ним – высокая скорость передачи дан­ных, поскольку эти кабели спроектированы для работы на скоростях до 5 и 10 Гбит/с (DDR и QDR соответственно).

Какие кабельные сборки предпочтитель­нее: пассивные или активные?

В пассивных сборках усилители отсут­ствуют. Усиление сигналов и выравнивание их спектра осуществляется в аппаратуре, в которой имеется система EDC (электронной компенса­ции дисперсии). В отличие от пассивных актив­ные сборки усиливают сигнал и выравнивают его спектр. Они, как правило, подключаются к аппаратуре, не имеющей системы EDC.

Необходимо ли выравнивать спектр сигна­лов при использовании пассивных кабельных сборок?

Выравнивание спектра необходимо для уменьшения искажений сигнала, возникаю­щих в процессе его передачи через кабель. Для этого на плате штекера устанавливаются фильт­ры из пассивных компонентов (резисторов, кон­денсаторов и т.д.), предназначенные для улуч­шения АЧХ кабельной сборки. Применение этих фильтров позволяет уменьшить дрожание фронтов сигнала на приемном конце кабеля и увеличить раскрыв глазковой диаграммы.

Каково сечение жил в кабельных сборках?

Компания Tyco Electronics выпускает ка­бельные сборки QSFP/QSFP+ с сечением жил кабеля от AWG26 до AWG30 (0.05…0.13 мм2), что позволяет удовлетворить специфические требования клиентов, предъявляемые к ка­бельным сетям.

Длина кабеля и сечение его жил связаны с особенностями работы кабельной сборки. Сечение жил длинных кабелей должно быть больше, чем коротких. Кабели с тонкими жи­лами имеют меньшую массу и лучше обду­ваются воздушным потоком, их повышенная гибкость способствует уменьшению трудозат­рат при прокладке сети.

Компания также принимает заказы на раз­работку и изготовление кабелей, оптимизиро­ванных для сети клиента.
