СВЕТОДИОДНЫЕ МОДУЛИ LMH2

В были описаны светодиодные модули LMH2 с регулировкой яркости свечения, имитирущей закат солнца. В публикуемой статье содержится дополнительная информация о модулях LMH2 , особенностью которых является высокая эффективность (до 108 лм/Вт) в сочетании с большим индексом цветопередачи (CRI > 90) для всех доступных цветовых температур. Модули могут стать идеальным выбором для создания в короткие сроки широкого спектра долговечных и экономичных систем освещения, что позволит ускорить их выход на рынок.

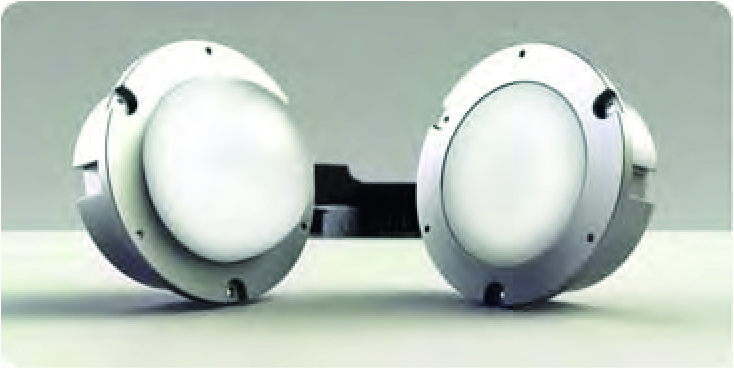

Рис. 1. Светодиодные модули LMH2

Выпускаются модули в двух вариантах исполнения: с плоским и выпуклым рассеивателями (рис. 1), ширина диаграммы направленности излучения этих модулей составляет 82-86 и 96-110 градусов соответственно. Они могут использоваться с различными регуляторами освещенности. Предлагаются модули двух видов: с постоянной цветовой температурой излучения во всем диапазоне регулировки яркости и с изменением этой температуры, как описано в (рис. 2). Модули первого вида выпускаются с цветовой температурой от 2700 до 4000 К и минимальным световым потоком от 850 до 6000 лм (6 градаций), второго – с цветовой температурой 2700 К и световым потоком от 850 до 3000 лм (4 градации). Наиболее яркие модули этой серии могут стать достойной заменой 100-ваттным керамическим металлогалогенным лампам, при этом потребление энергии источниками света сокращается на 30%, а срок службы увеличивается втрое.

Рис. 2. Зависимость цветовой температуры модулей LMH2
от светового потока

При изменении температуры корпуса от 20 до 70 °C световой поток модулей уменьшается линейно от 110 до 95% относительно его величины при температуре 55 °C, принятой за 100%.
Срок службы L70 модулей LMH2 составляет 35-50 тысяч часов (зависит от температуры корпуса). Благодаря разработанной в компании Cree LED технологии TrueWhite обеспечивается постоянство цветовой температуры излучения модулей в течение всего срока службы. На модули предоставляется 5-летняя гарантия.

Рис. 3. Спектры излучения модулей LMH2

Для обеспечения заявленного компанией срока службы модулей следует позаботиться о том, чтобы температура их корпуса в установившемся режиме не превышала 70 °C. При необходимости на модули могут быть установлены радиаторы (см.: «Cree® LMH2 LED Modules Design Guide» в ).

Для питания модулей от сети переменного тока выпускается несколько типов драйверов, перечень которых приведен в .

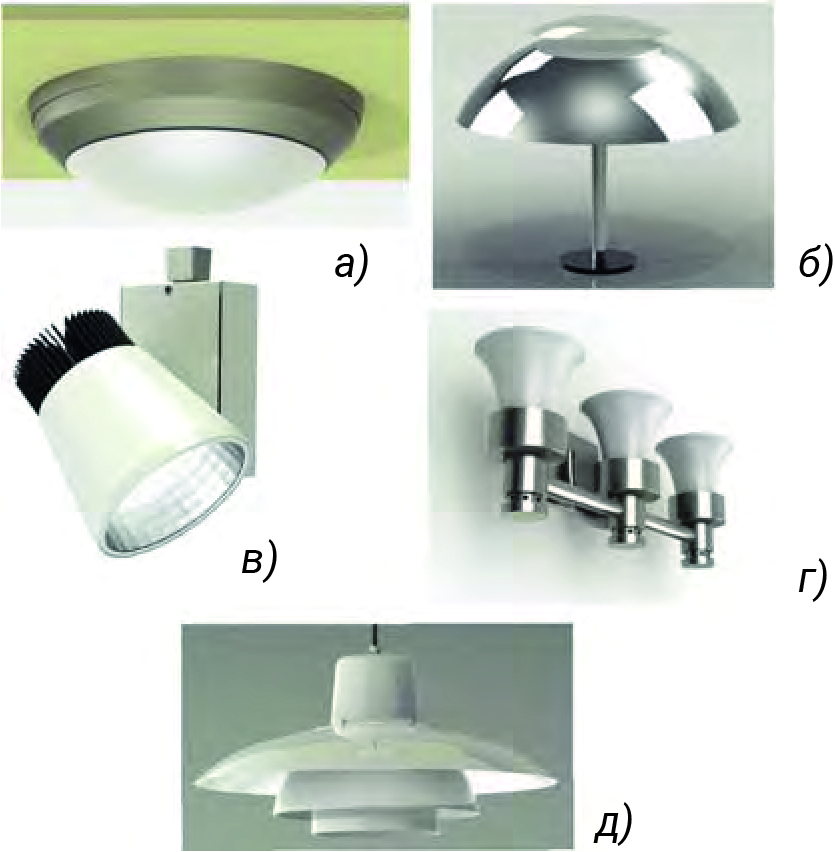

Рис. 4. Образцы светильников с использованием модулей LMH2:
потолочный светильник (а), настольная лампа (б), трековый светильник (в), бра (г), подвесной светильник (д)

Спектры излучения модулей LMH2 приведены на рис. 3, примеры применения – на рис. 4. Дополнительную информацию о продукции компании Cree LED можно найти в фирме VD MAIS – официальном дистрибьюторе Cree LED в Украине.
