СВЕТОДИОДЫ БОЛЬШОЙ МОЩНОСТИ XLAMP MHB-A

Одной из основных групп товаров компании CREE LED является семейство светодиодов XLamp.Будучи пионером в области разработки и производства новых полупроводниковых материалов, CREE LED создает самые яркие в мире светодиоды и светодиодные лампы различных цветов.
При изготовления этих светодиодов используются уникальные запатентованные технологии производства кристаллов, что обеспечивает высокую интенсивность светоизлучения при малых габаритных размерах. При производстве кристаллов используются соединения арсенида и нитрида галлия, а также соединения на основе карбида кремния.
Источники света XLamp позволяют создавать высокорентабельные системы освещения, являющиеся хорошей альтернативой традиционным методам освещения, использующим лампы накаливания. Они обеспечивают на три порядка больший ресурс работы, более низкие затраты на обслуживание и высокую экономичность. Семейство этих приборов быстро развивается и пополняется. Компания непрерывно ведет работы по повышению светоотдачи и надежности.
Светодиоды XLamp® MHB-А – это новое поколение светодиодов большой мощности, применение которых обеспечивает более эффективный способ достижения низкой стоимости систем освещения, чем при использовании светодиодов средней мощности. Созданные с использованием технологий Cree светодиоды XLamp MHB-A способны работать без сниже ния номинального срока службы при более высоких температурах чем светодиоды средней мощности. Это дает возможность снизить площадь охлаждающего радиатора на 60% при одновременном снижении стоимости изделий.
Эффективность новых светодиодов во много раз выше чем у светодиодов средней мощности. Они оптимизированы для работы в направленных и слабонаправленных системах освещения.
Светодиоды выпускаются с различными индексами цветопередачи и рассчитаны на работу с разными напряжениями источников питания.
Основные технические характеристики светодиодов XLamp MHB-А:
• цвет свечения белый
• максимальный прямой ток:
– при напряжении питания 9 В – 700 мА
– при напряжении питания 18 В – 350 мА
– при напряжении питания 36 В – 175 мА
• прямое напряжение при токе:
– 0.48 А – 9.25 В (при 85 °C), 10.5 В (при 25 °C)
– 0.24 А – 18.5 В (при 85 °C), 21.0 В (при 25 °C)
– 0.12 А – 37.0 В (при 85 °C), 42.0 В (при 25 °C)
• максимальная рассеиваемая мощность 7 Вт
• напряжение электростатического разряда
не более 8000 В (соотв. стандарту Mil-Std-883D)
• обратный ток не более 0.1 мА
• температурный коэффициент напряжения:
– при напряжении питания 9 В – -4 мВ/°С
– при напряжении питания 18 В – -8 мВ/°С
– при напряжении питания 36 В – -16 мВ/°С
• тепловое сопротивление «p-n переход – место пайки» 5.5 °C/Вт (типовое)
• температура перехода не более 150 °C
• ширина диаграммы направленности 115°
• индекс цветопередачи (CRI) 70, 80 и 90
• неограниченный срок службы при температуре 30 °C и относительной влажности не более 85%
• возможность пайки оплавлением (стандарт JEDEC J-STD-020C)
• электрически нейтральный тепловой контур
• соответствует требованиям директив RoHS
• габаритные размеры 5.0×5.0 мм.
Характеристики светового потока светодиодов с другими напряжениями питания близки к приведенным в таблице.
Спектры излучения светодиодов XLamp MHB-Led с различными индексами цветопередачи приведены на рис. 1. Зависимость относительного светового потока от температуры приведена на рис. 2, а зависимость прямого тока от температуры – на рис. 3.

Рис. 1. Спектры излучения светодиодов XLamp MHB
с различной цветовой температурой

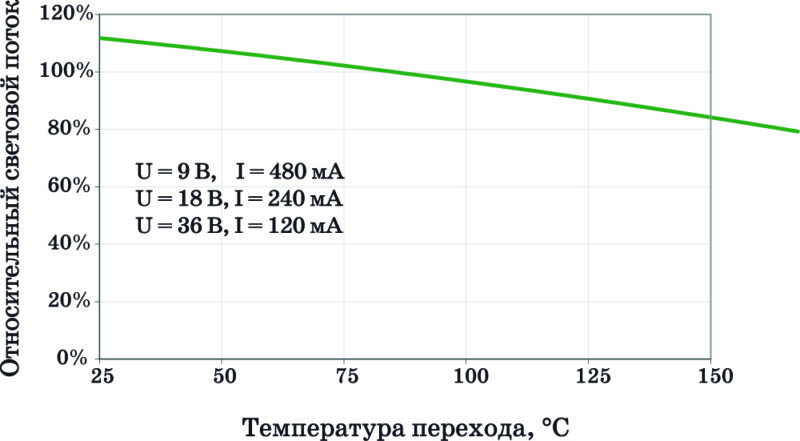

Рис. 2. Зависимость относительного светового потока светодиодов XLamp MHB от температуры

Рис. 3. Зависимость прямого падения напряжения светодиодов XLamp MHB
от прямого тока

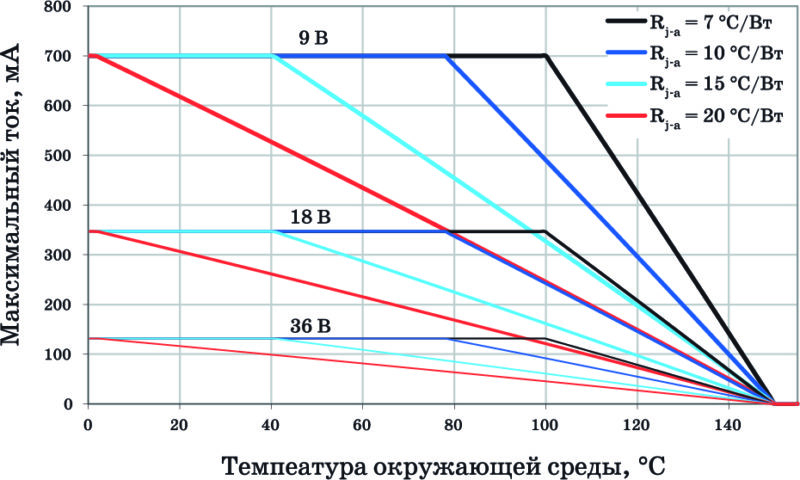

Рис. 4. Зависимость максимального тока светодиодов XLamp MHB
от температуры окружающей среды

Максимальный прямой ток определяется тепловым сопротивлением между переходом светодиода и окружающей средой. В светодиодах XLamp MHB минимизировано тепловое сопротивление между точкой пайки и окружающей средой, что позволяет увеличить срок службы ламп на основе этих светодиодов и оптимизировать их оптические характеристики. На рис. 4 приведены зависимости максимального тока через светодиоды от температуры окружающей среды при разных тепловых сопротивлениях.

Световой поток светодиодов XLamp MHB-А (T = 85 °C, Uпит = 9 В, Iпр = 480 мА)

Применение светодиодов XLamp в светотехнике позволяет достичь максимальной светоотдачи, упростить процесс разработки и гарантировать высокую эксплуатационную надежность изделий при любых внешних воздействиях.
