ВПЛИВ ОБРОБКИ КОМПОНЕНТІВ НА УТВОРЕННЯ ПУСТОТ

У статті наведено короткий порівняльний аналіз результатів процесу паяння компонентів з різною якістю обробки нікелевого шару на виводах.

Сам механізм утворення пустот при використанні компонентів низької якості відносно простий. За звичайних умов бульбашки газу, що утворюються під час плавлення припою, збирають все більші й більші утворення, зрештою звільняючи їх. Однак, коли поверхня, з якою вони контактують, не є ідеально гладкою, замість того, щоб звільнитися, вони залишаються в пастці нерівностей шару нікелю, що стає безпосередньою причиною утворення пустот.

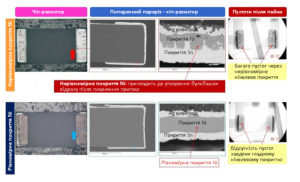

Складність полягає в тому, що шар нікелю знаходиться під олов’яним покриттям, тому його якість неможливо перевірити візуально. Досвід показує, що низька якість нікелевого шару є одним із головних підозрюваних, коли в корпусах чіпів з’являється велика кількість пустот. Відмінності в пайці хороших і поганих компонентів можна відобразити лише в порівняльному аналізі, приклад якого показано на малюнку нижче.

За матеріалами сайту https://tek.info.pl
