Компания Interpoint (подразделение корпорации CRANE Aerospace & Electronics) занимается разработкой и производством высоконадежных DC/DC-преобразователей и других электронных изделий для военных и космических приложений класса space. При производстве изделий осуществляется контроль технологического процесса, отбор компонентов и проведение испытаний в соответствии с рекомендациями действующих стандартов. Компания Interpoint выпускает также изделия класса Hi-Rel.

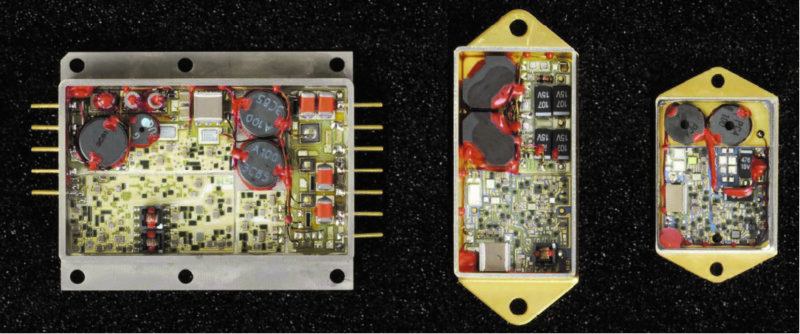

Рис. 1. DC/DC-преобразователи класса space
В табл. 1 приведены параметры DC/DC-преобразователей класса space (рис. 1), в табл. 2 – преобразователей SMFLHP283R3S и SMFLHP2805S (рис. 2). Входное напряжение 19… 40 В (допускаются броски напряжения до 80 В длительностью до 50 мс). Имеется возможность синхронизации от внешнего сигнала, а также дистанционного вкл./выкл. Для повышения выходной мощности допускается параллельное соединение до трех преобразователей. Предусмотрена возможность регулировки выходного напряжения в небольшом диапазоне с помощью внешнего резистора.
Таблица 1. Параметры DC/DC-преобразователей класса space
|
Тип |
Входное напряжение, В |
Выходное напряжение, В | Выходная мощность, Вт | КПД (тип.), % | Диапазон рабочих температур, °С |
Тип фильтра |
| SMFLHP |
19…40 |
3.3/5/12/15/ ±5/±12/±15 |
53…100 | 72…87 | -55…125 |
SFME28-461 |
| SMFL |
16…40 |
40…60 | 72…85 |
SFME28-461 |
||
| SMRT28 |
19…56 |
3.3/5/8.7/12/15/ ±5/±12/±15 |
23…35 | 64…80 |
Встроенный фильтр |
|
|
3.3, ±12/3.3, ±15/±5/±12/±15 |
||||||
| SMTR |
16…40 |
3.3/5/12/15/ ±5/±12/±15 |
18…30 | 70…83 |
SFMC28-461 |
|
| MFP |
3…6 |
0.6…3.5 | 5.6…16.5 | 73…92 |
— |
|
| SMHF |
16…45 |
3.3/5/5.2/12/15/ ±5/±12/±15 |
8…15 | 73…82 | SFMC28-461 | |
|
SMSA |
16…40 | 5 | 65…74 |
SFMC28-461 |
||
| SLH |
16…40 |
5/12/15/±5/±12/±15 | 1.5 | 79…88 |
STF28-461 |
В табл. 3 приведены параметры некоторых DC/DC-преобразователей, относящихся к классу Hi-Rel (рис. 3). Выпускаемые DC/DC-преобразователи класса industrial компания рекомендует заменить в новых разработках на аналогичные класса Hi-Rel.
Рис. 2. DC/DC-преобразователи SMFLHP283R3S и SMFLHP2805S
Таблица 2. Параметры DC/DC-преобразователей SMFLHP283R3S и SMFLHP2805S
|
Параметр |
SMFLHP283R3S | SMFLHP2805S |
| Вх. напряжение, В |
19…40 |
|
| Вых. напряжение, В |
3.23…3.37 |
4.875…5.125 |
| Вых. ток (макс.), А |
16 |
|
| Число выходов |
1 |
|
| Частота преобразования, кГц |
550…650 |
|
| Вых. мощность, Вт |
53 |
80 |
| КПД (тип.) при температуре 25 °С, % |
72 |
80 |
| Уровень. шумов и пульсаций вых. напряж., п-п, макс., в полосе 10 кГц…20 МГц и диапазоне температур -55…125 °С, мВ |
40 |
90 |
| Прочность изоляции, кВ |
8 (MIL-PRF-38534, 3.9.5.8.2, MIL STD 883 Method 3015 CLASS 3B) |
|
| Сопротивление изоляции (мин.), МОм |
100 |
|
| Диапазон рабочих температур при полной нагрузке, °С |
-55…125 |
|
| Габаритные размеры, мм |
76.33×38.23×10.16 |
|
| Масса (макс.), г |
86 |
|
Продукция компании сертифицирована (ISO 9001) и внесена в квалификационный перечень производителей QML (Qualified Manufacturers List), а также список поставщиков космического агентства NASA (National Aeronautics and Space Administration).Компания Interpoint выпускает радиационно-стойкие модификации DC/DC-преобразователей с предельной поглощенной дозой радиации 30, 50 и 100 крад (Si), что соответствует категории P, L и R (RHA). Для фильтров подавления электромагнитных помех предельная поглощенная доза составляет 1000 крад (Si) – категория H (RHA).
Таблица 3. Параметры некоторых DC/DC-преобразователей класса Hi-Rel
| Тип |
Входное напряжение, В |
Выходное напряжение, В | Выходная мощность, Вт | КПД (тип.), % | Диапазон рабочих температур, °С |
Тип фильтра |
| MOR |
16…40 |
3.3/5/6.3/9.5/12/15 /±3.3/±5/±6.3/±9.5 /±12/±15 |
66…120 | 77…87 | -55…125 |
FMCE-1528 |
| MHP270 |
160…400 |
5/12/15/28/ ±5/±12/±15 |
50…65 | 74…82 | -55…100 |
FME270 |
| MFL |
16…40 |
3.3/5/12/15/28/±5/ ±12/±15 |
40…65 | 76…87 | -55…125 |
FMCE-0828 |
| MFX |
16…50 |
3.3/5 | 50 | 89…91 |
FMCE-0528 |
|
| MWR |
14…50 |
3.3, ±12/3.3, ±15/5, ±12/5, ±15 |
30…35 |
81…85 |
||
| MFK |
16…50 |
1.8/2.5/3.3/5/5.7/12 /15/28/ ±5/±7/±12/±15 |
10…25 |
73…82 |
||
| MTR 50 |
16…40 |
3.3/5/8.5/12/15/±5/ ±12/±15 |
20…30 | 76…84 |
FMCE-0828/ FMCE-0528 |
|
| MSA |
16…40 |
5/5.2/12/15/ ±5/±12/±15 |
5 | 71…76 |
FMCE-0328/ FMSA |
|
| MCH |
12…50 |
5/12/15/ ±5/±12/±15 | 1.5 |
76…79 |
Продукция компании класса space характеризуется высокой устойчивостью к воздействию заряженных частиц, вызывающих одиночные эффекты (SEE), при пороговых линейных потерях энергии (LET) до 86 МэВ·см2/мг.
Благодаря высокой надежности и стабильности характеристик, продукция компании широко применяется в военном оборудовании ведущих производителей вооружения, а также космических аппаратах.

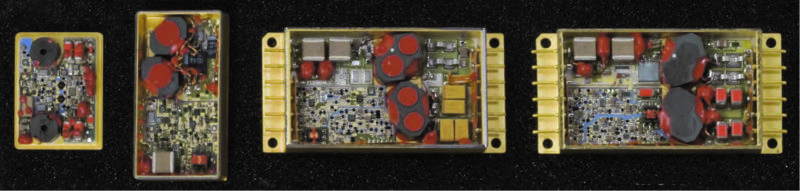

Рис. 3. DC/DC-преобразователи класса Hi-Rel
Дополнительную информацию о продукции компании Interpoint можно найти в сети Интернет по адресу: www.craneae.com/interpoint или в фирме VD MAIS.
