STRADA-IP-24: більше світла!

24.06.2021 |

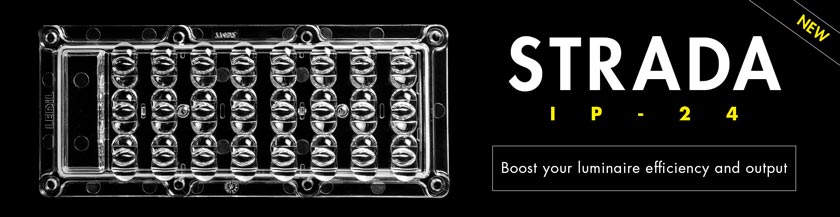

Фінська компанія LEDiL Oy представила в кінці минулого тижня нові мультилінзові збірки на 24 світлодіоди 5050 для вуличних світильників.

STRADA-IP-24: больше света!

Нова мультилінза STRADA-IP-24 цікава, перш за все, тим, що має ті ж монтажні розміри і кріплення, як і широко застосовувана нині в вуличному освітленні лінза STRADA-IP-2X6. Тобто нова лінза дозволяє розмістити на тій же площі в два рази більшу кількість світлодіодів, при цьому не змінюючи конструкцію світильника, а лише змінивши розведення світлодіодної плати.

Вочевидь, інновація пов’язана не лише з бажанням “втиснути” якомога більше світлодіодів на одну плату, а й з можливостями щодо забезпечення ефективного відводу тепла. Безліч потужних світлодіодів на платі 147.4×46.2 мм – це нетривіальне завдання для розробника світильника в розрізі дотримання теплового режиму, на який “зав’язані” показники довговічності світлодіодів і їх максимальної яскравості. На щастя, революція в світлодіодній галузі триває і, нехай і не такими ударними темпами, як раніше, але виробники світлодіодів продовжують покращувати їх характеристики, зокрема, власний теплове опір, світловіддачу і, відповідно, питому частку потужності, що розсіюється у вигляді тепла, а також швидкість деградації, максимально допустиму температуру на кристалі і інші характеристики, які прямо або опосередковано впливають на вартість володіння – ключовий показник ефективності будь-якої світлодіодної системи освітлення.

STRADA-IP-24: больше света!

Застосування нової мультилінзи перевірене зі світлодіодами виробництва CREE LED, американської компанії, яка десятиліттями утримує звання лідера глобальної світлодіодної галузі. Зокрема, представлені результати тестування роботи лінзи зі світлодіодами J Series® 5050 бюджетного класу mid-power і з дискретними світлодіодами XLamp® XP-G3 в форм-факторі 3535. Застосування перших дозволяє створювати ефективні світильники для вуличного освітлення та бюджетні рішення для освітлення складських і виробничих приміщень. Застосування других, вочевидь, орієнтоване на створення світлодіодних систем освітлення для рослинництва, в сімействі є світлодіоди білого (2700-8300 К), синього (Royal Blue, 475-525 нм) і червоного кольору (Photo Red, 635-680 нм).

ККД лінзи зі світлодіодами CREE LED сягає 87%, що є непоганим показником для цього класу вторинної оптики. За розрахунками виробника, в залежності від режиму, світильники з новими лінзами можуть забезпечити світловий потік від 5000 до 14000 люмен на плату за світловіддачі від 184 до 214 Лм/Вт. Оптимістичні заяви (ймовірно стосуються світловіддачі світлодіодів без урахування ККД оптики і блоку живлення)!

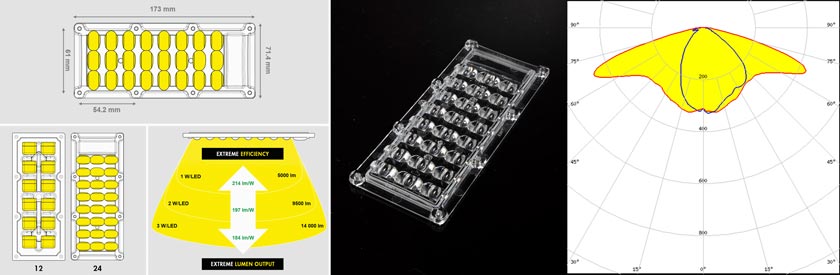

Лінзи STRADA-IP-24 мають зовнішні розміри 173.0×71.4 мм при висоті профілю 9.1 мм. Крок світлодіодів на трирядній платі – 16.8 мм в одному рядку, 19 мм між рядками. Передбачено порожнину в лінзі для розміщення під нею компонентів схеми управління на платі. Матеріал лінзи – акрилове скло (ПММА) або полікарбонат (PC). Ущільнювачі виконані з силікону. Мультилінза в зібраному вигляді забезпечує захист від пилу і вологи IP66/67.

STRADA-IP-24: больше света!

У тестовому розрахунку (вихідні файли надаються виробником на вимогу) моделювалося освітлення дворядної автодороги класу C3 з асфальтовим покриттям шириною 10 метрів. Для відповідності вимогам регулятора при освітленні з опор висотою 8 метрів і відстанню між опорами 35 метрів світильниками на світлодіодах 5050 з вторинної оптикою STRADA-IP-24 потрібна потужність трохи більше 2 кВт на кілометр дороги, що відповідає світловому потоку 10000 Лм зі світильника (тобто 357 Лм зі світлодіода – більш, ніж щадний режим для сучасних світлодіодів 5050!).

Потрібно також відзначити, що аналогічні з новими STRADA-IP-24 завдання вирішують подібні лінзи HB-IP-24, орієнтовані, переважно, на застосування на майданчиках і в приміщеннях промислового призначення.

За консультаціями щодо застосування вторинної оптики в системах світлодіодного освітлення звертайтеся до відділу електронних компонентів фірми VD MAIS - офіційного дистриб'ютора продукції LEDIL в Україні.
