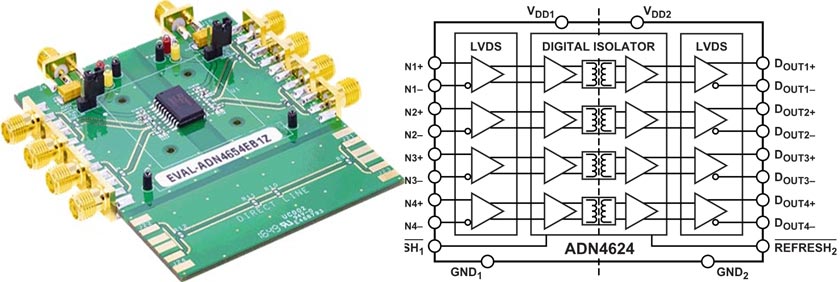

ADN4624: чотириканальний цифровий LVDS-ізолятор

ККомпанія Analog Devices представила новий високошвидкісний чотириканальний ізольований буфер інтерфейсу для низьковольтної диференціальної передачі сигналів (LVDS).

Мікросхема ADN4624 виконана на основі фірмової технології iCoupler® і забезпечує гальванічну розв’язку 5.7 кВ (середньоквадратичне значення), 8 кВ пікове значення (по IEC 61000-4-2 ESD) при передачі сигналів зі швидкістю до 2.5 Гбіт/с на кожен канал з дуже низьким джиттером. Амплітуда фазового тремтіння не перевищує 0.82 пс (середньоквадратичне значення), до 40 пс пікове значення. Сумарна пропускна здатність буфера становить 10 Гбіт/с.

Зв’язок по змінному струмуі і/або зсув рівня до приймачів LVDS і від драйверів LVDS дозволяє ізолювати інші високошвидкісні сигнали, такі як логіка на перемикачах струму. ADN4624 містить механізм поновлення для відстеження станів введення і виведення і забезпечення їх незмінності при відсутності переходів даних (наприклад, при включенні живлення).

Для зниження енергоспоживання і збільшення швидкості роботи при низькому джиттері схеми LVDS і ізолятора живляться від джерел 1.8 В. Всі параметри ADN4624 повністю гарантуються в промисловому діапазоні температур. Мікросхема випускається в 28-контактному корпусі SOIC-FP з дрібним кроком висновків з відстанями витоку по корпусу і між виводами 8.3 мм.

Області застосування ADN4624:

• Ізольовані лінії передачі потокового відео і візуалізованих даних
• Ізоляція аналогових вхідних вузлів
• Ізольовані високошвидкісні канали передачі даних і синхросигналів
• Багатогігабітні послідовно-паралельні перетворювачі
• Заміна оптичних кабелів в міжплатних з’єднаннях
