REX025664D: Графічний OLED-дисплей 3.55″ з підтримкою напівтонів

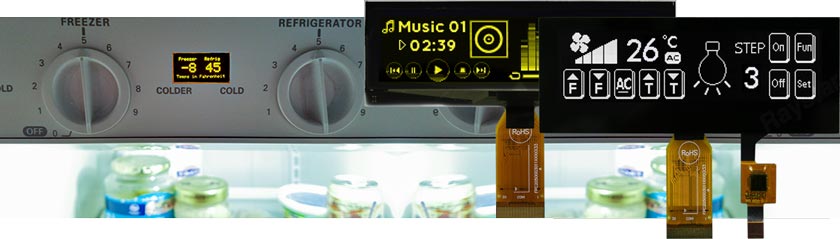

Компанія Raystar Optronics почала випуск монохромного 3.55-дюймового графічного OLED-дисплея 256 × 64 пікселів з 4-розрядною градацією яскравості зображення.

Дисплей REX025664D має вбудовану мікросхему драйвера SSD1322 (Solomon Systech), яка підтримує паралельні 8-розрядні інтерфейси 6800 і 8080 та 3 або 4-х провідний послідовний інтерфейс SPI.

Для формування півтонів (градації яскравості) використовується широтна-імпульсна модуляція сигналу, що подається на кожен піксель. По шині даних для кожного окремого пікселя передається 4-бітовий код, якому відповідає 16 градаціям шкали яскравості. Коди градації записуються в регістр драйвера, а потім перетворюються в тривалість імпульсів відповідно коду коду.

Доступні моделі з білим і жовтим кольорами світіння екрана. Дисплейний модуль здатний працювати в діапазоні температур від -40 до 80 ˚C.

З точки зору виробника цільовими сферами застосування новинки є “інтелектуальна” біла техніка, медичні прилади, вимірювальне обладнання, лічильники тощо.

Основні технічні характеристики REХ025664D:

• Тип дисплея: OLED з пасивно-матричної адресацією
• Розмір екрана по діагоналі: 3.55″
• Розміри дисплея: 99.2 × 33.5 × 2.01 мм
• Видима область екрану: 87.52 × 21.28 мм
• Роздільна здатність: 256×64 пікселів
• Розмір пікселя: 0.312 × 0.303 мм
• Крок пікселя: 0.342 × 0.333 мм
• Шкала рівнів яскравості: 4 біта для кожного пікселя
• Коефіцієнт мультиплексування рядків 1/64
• Кольори світіння екрану: жовтий та білий
• Микросхема драйвера-контроллера: SSD1322
• Інтерфейси: 6800, 8080, SPI
