Фінська компанія LEDiL Oy розширює номенклатуру нових сімейств мультилінзових збірок на 24 світлодіоди 5050 для вуличних і High-Bay світильників.

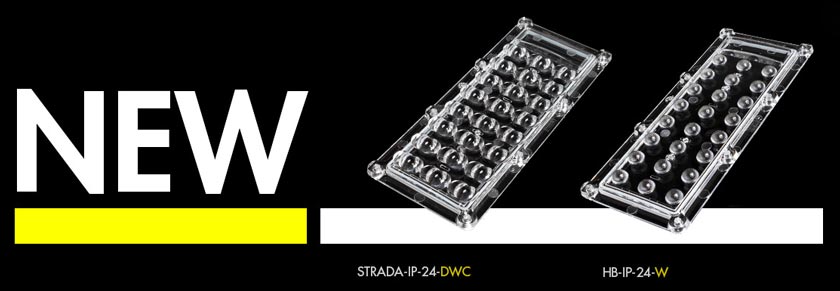

Нові мультилінзи STRADA-IP-24 і HB-IP-24 цікаві, насамперед, тим, що мають ті ж монтажні розміри і кріплення, як і лінзи STRADA-IP-2X6, широко застосовувані нині в вуличному освітленні, і лінзи HB-IP-2X6 для промислового освітлення. Нові лінзи призначені для використання зі стандартними розмірами світлодіодних плат 147.4 × 46.2 мм і монтажу в стандартні світильники. Головна відмінність від попередників – розміщення на тій же площі в два рази більшої кількості світлодіодів: 24 (8×3) замість колишніх 12 (2×6) штук.
Це стало можливим за рахунок поліпшення характеристик сучасних світлодіодів 5050, що дозволяє збільшити вдвічі щільність їх монтажу на платі, при цьому забезпечуючи ефективне тепловідведення і допустимі температури кристалів відповідно до обраної моделі деградації яскравості світлодіодів.
Лінзи STRADA-IP-24 і HB-IP-24 мають однакові зовнішні розміри 173.0 × 71.4 мм при висоті профілю 9.1 мм. Крок світлодіодів на трирядній платі – 16.8 мм в одному ряду, 19 мм між рядами. Передбачено порожнину в лінзі для розміщення під нею компонентів схеми управління на платі. Матеріал лінзи – акрилове скло (ПММА) або полікарбонат (PC). Ущільнення виконані з силікону. Мультилінза в зібраному вигляді забезпечує захист від пилу і вологи IP66/67.
По суті, STRADA-IP-24 і HB-IP-24 є “родичами”, відрізняючись лише формою КСС. Якщо перші призначені для освітлення вулиць різної ширини з розташованих вздовж узбіч стовпів і мають несиметричні КСС, то другі застосовуються в світильниках для освітлення майданчиків і приміщень з підвісних світильників, їх КСС повністю симетричні.

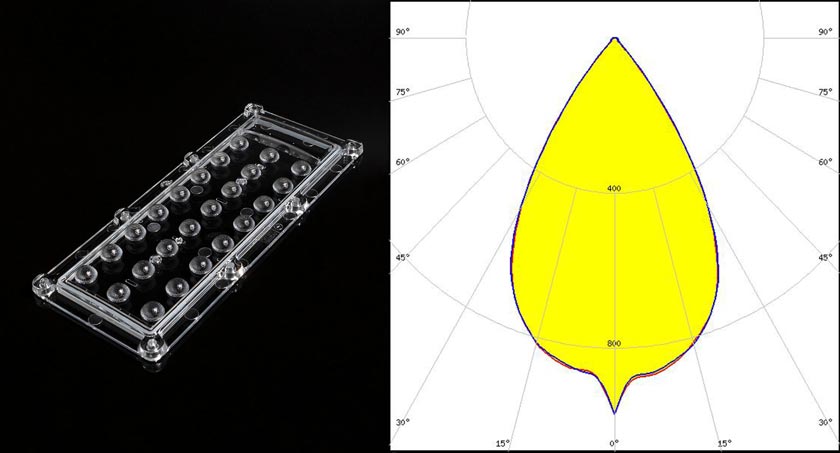

У серпні сімейство High-Bay 24-точкових IP-лінз поповнилися моделями з шириною КСС 60˚. До цього в номенклатурі HB-IP-24 були лінзи з кутами КСС в 30˚ (літера M в артикул) і 90˚ (літери WWW). Нові лінзи HB-IP-24-W мають маркування W і випускаються з полікарбонату (літери PC) і з ПММА (без додаткових літер). Ущільнення, ясна річ, в обох випадках виконано з силікону.

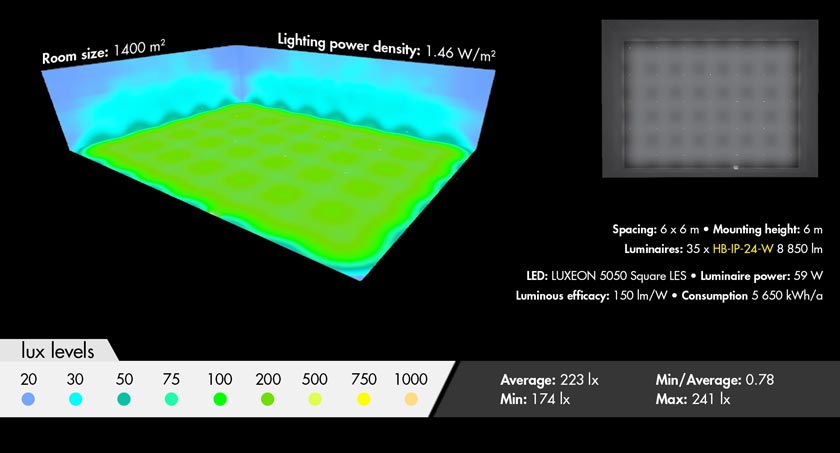

Виробник наводить типовий приклад освітлення світильниками з лінзами HB-IP-24-W. Для освітлення приміщення площею 1400 м2 з висотою установки світильників 6 метрів використовуються 35 світильників по 59 Вт кожен, що дає загальне енергоспоживання 5650 кВ·год/рік. При цьому забезпечується рівномірне освітлення всього приміщення з середньою освітленістю (на рівні підлоги) 223 люкси (макс. 241 лк, мін. 174 лк.). Не так, щоб дуже ярко, звичайно, але більш, ніж достатньо для загального промислового освітлення по ДБН В.2.5-28:2018 “Природне и штучне освітлення” і по ISO 8995 Lighting of work places. Світловіддача становить 150 Лм/Вт, а енергоємність освітлення – 1.46 Вт/м2. Дуже економне освітлення! До речі, виробник за запитом радо поділиться готовим файлом розрахунку в DiaLux.

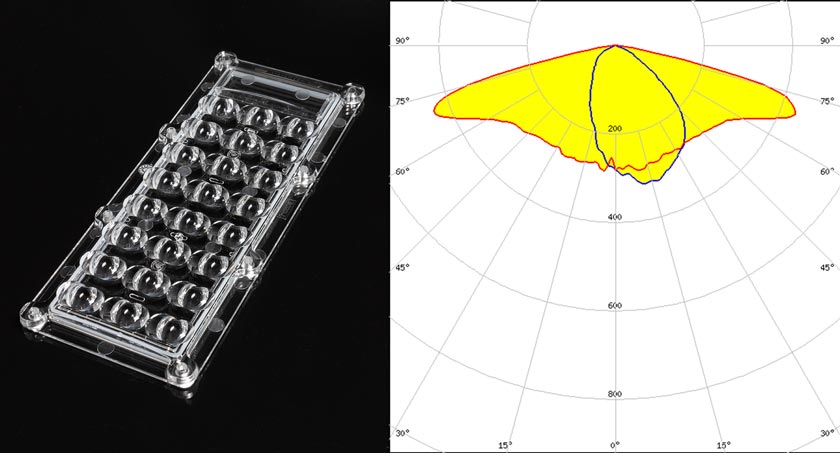

Сімейство “вуличних” 24-точкових IP-лінз поповнилося моделлю STRADA-IP-24-DWC-PC. Полікарбонатна лінза має несиметричну КСС IESNA Type III (medium) і призначена для використання в світильниках для освітлення автодоріг класу C3 і M3.

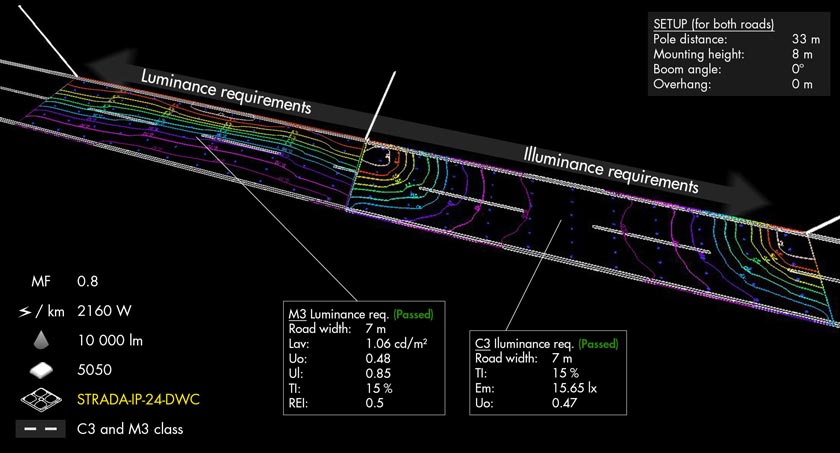

У тестовому розрахунку (вихідні файли надаються виробником на вимогу) моделювалося освітлення дворядної автодороги з асфальтовим покриттям шириною 7 метрів. Для відповідності вимогам регулятора при освітленні з опор висотою 8 метрів і відстанню між опор 33 метра світильниками на світлодіодах 5050 з вторинної оптикою STRADA-IP-24-DWC-PC потрібна потужність 2160 Вт на кілометр дороги, що відповідає світловому потоку 10000 Лм зі світильника ( тобто 357 Лм зі світлодіода – більш, ніж щадний режим для сучасних світлодіодів 5050!). Рішення відповідає (навіть з деяким зазором) всім вимогам регулюючих документів в частині мінімальної середньої освітленості на дорожньому полотні, однорідності (як загальної, так і поздовжньої для M3), мінімального коефіцієнта периферійного освітлення тощо.
